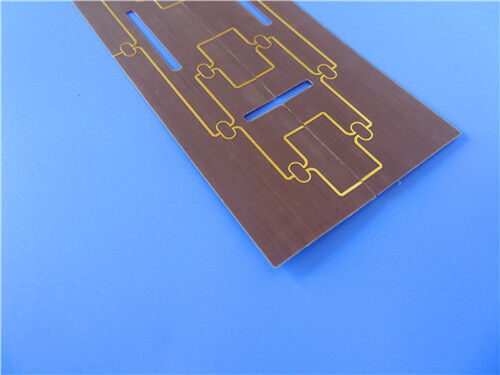

Placa de circuito impresso F4BTMS300 de 2 camadas 5mil Substrato de alta frequência Acabamento ENIG

Esta placa de circuito impresso (PCB) rígida F4BTMS300 de 2 camadas é uma solução de circuito de alta frequência ultrafina e de alta confiabilidade, adaptada para cenários rigorosos de aeroespacial, radar militar e comunicação via satélite. Utilizando um substrato composto de PTFE preenchido com cerâmica F4BTMS300 aprimorado, a placa atinge perda eletromagnética ultrabaixa e estabilidade dimensional excepcional sob condições operacionais complexas. Possui uma espessura acabada ultrafina de 0,25 mm e peso de cobre externo de 1 oz (1,4 mils), equipado com acabamento de superfície ENIG premium para garantir condutividade elétrica estável e capacidade anticorrosiva de longo prazo. Construída com traço/espaçamento mínimo de 4/6 mil e tamanho de furo mínimo de 0,35 mm, adota uma estrutura sem vias cegas com construção dupla face sem serigrafia e sem máscara de solda. Fabricada de acordo com os padrões IPC-Class-2 e baseada em arquivos Gerber RS-274-X padrão, cada PCB passa por testes elétricos de alcance total antes da entrega, com fornecimento global acessível para implantação industrial e aeroespacial de ponta.

Especificação da PCB

Apresentando uma estrutura de empilhamento rígida simétrica e compacta de 2 camadas, esta PCB ultrafina oferece desempenho elétrico consistente e excelente planicidade estrutural para transmissão de sinais de alta frequência. A estrutura em camadas otimizada elimina o desequilíbrio de tensão interna durante a produção e operação, suportando alto rendimento de fabricação e estabilidade operacional de longo prazo para circuitos de RF e aeroespaciais de precisão.

Estrutura de Empilhamento da PCB:

Estatística da PCB

Esta PCB de alta frequência F4BTMS300 de precisão adota layout de componentes otimizado e distribuição racional de vias, adaptando-se totalmente aos requisitos de montagem compacta e entregando transmissão de sinal estável e de alta precisão para aplicações de sistemas aeroespaciais e de RF.

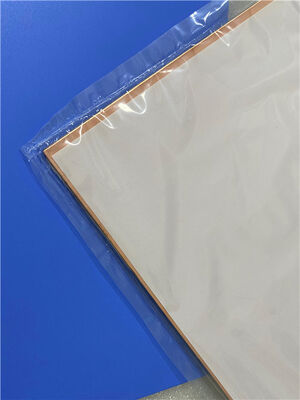

Introdução ao Substrato de Alta Frequência F4BTMS300

F4BTMS300 é uma iteração aprimorada da série convencional de substratos F4BTM, refinada através de formulação de material otimizada e técnicas de fabricação avançadas. Este material composto integra cargas nano-cerâmicas de alto teor e tecido de fibra de vidro ultrafino misturado com resina de PTFE, mitigando efetivamente os efeitos adversos da fibra de vidro na propagação de ondas eletromagnéticas. Esta otimização estrutural reduz significativamente a perda dielétrica, melhora a uniformidade dimensional geral, diminui a anisotropia nos eixos X/Y/Z e expande a faixa de frequência de trabalho efetiva, ao mesmo tempo em que aumenta a resistência elétrica inerente.

O substrato exibe condutividade térmica excepcional, características dielétricas de temperatura estáveis e desempenho de expansão térmica ultrabaixa, mantendo propriedades elétricas e estruturais estáveis sob flutuações extremas de temperatura. Adota folha de cobre RTF de baixa rugosidade como configuração padrão, que reduz efetivamente a perda do condutor de alta frequência, mantendo uma resistência de descascamento confiável. Compatível com processos de laminação de base de cobre e alumínio, o F4BTMS300 serve como uma alternativa de alta confiabilidade de grau aeroespacial a substratos de alta frequência importados, ideal para fabricação de circuitos de comunicação militar, aeronáutica e via satélite.

Recursos Elétricos e Térmicos do Núcleo do Material F4BTMS300

Material F4BTMS Vantagens

Superando os tradicionais FR4 e substratos de PTFE comuns, as PCBs F4BTMS300 apresentam propriedades de material aprimoradas e compatibilidade de processo versátil, ideais para aplicações industriais e aeroespaciais rigorosas de alta precisão e alta frequência:

Baixa perda em alta frequência: A estrutura composta nano-cerâmica reduz a atenuação do sinal para transmissão estável em 10–20 GHz

Estabilidade térmica confiável: CTE otimizado e coeficiente de temperatura DK evitam desvios de desempenho elétrico sob ciclos térmicos

Perda de condutor minimizada: Combinado com folha de cobre RTF de baixa rugosidade para reduzir a perda de efeito pelicular e aumentar a eficiência do circuito

Forte estabilidade ambiental: Absorção de umidade ultrabaixa garante desempenho estável em temperatura e umidade flutuantes

Baixa anisotropia estrutural: Propriedades físicas balanceadas evitam deformação e melhoram a confiabilidade operacional de longo prazo

Ampla adaptabilidade de processo: Compatível com laminação de base de cobre e alumínio para vários circuitos de dissipação de calor de alta potência

Aplicações Típicas

Beneficiando-se de perda dielétrica ultrabaixa, adaptabilidade ambiental excepcional e desempenho elétrico estável em alta frequência, as PCBs F4BTMS300 são amplamente aplicadas em sistemas aeroespaciais de ponta, defesa militar e sistemas de micro-ondas de RF de precisão:

• Equipamentos aeroespaciais, sistemas espaciais e dispositivos eletrônicos de cabine
• Sistemas de circuito de micro-ondas e RF de alta precisão
• Equipamentos de radar militar e radar de detecção de alta precisão
• Componentes de rede de alimentação de RF e módulos de processamento de sinal
• Antenas sensíveis à fase e sistemas de antenas de arranjo em fase
• Equipamentos de comunicação via satélite comercial e militar

Garantia de Qualidade e Serviço

Todas as PCBs de alta frequência F4BTMS300 são fabricadas em estrita conformidade com os critérios de qualidade industrial IPC-Class-2. Processadas a partir de arquivos Gerber RS-274-X padrão, essas placas de alta frequência ultrafinas apresentam tolerância dimensional precisa e consistência elétrica estável para cenários de aplicação de ponta. Cada unidade acabada passa por uma inspeção abrangente de desempenho elétrico antes do envio para eliminar defeitos funcionais e garantir a uniformidade da qualidade do lote. Apoiadas por logística global e suporte técnico profissional, essas soluções de PCB de grau aeroespacial fornecem suporte confiável para fabricação industrial de alta precisão e projetos de pesquisa científica avançada em todo o mundo.
