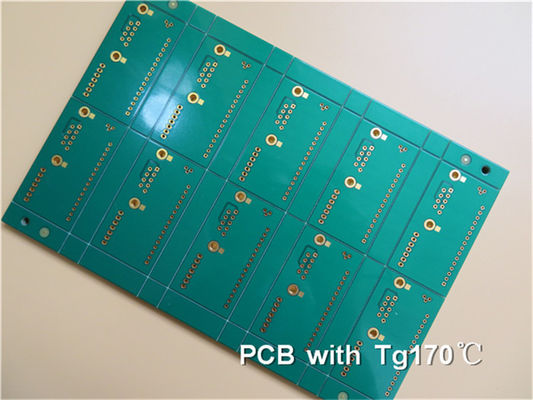

PWB alto do ouro FR4 TG da imersão com revestimento de superfície sem chumbo de HASL

O que é PCB de alta Tg?

Quais são as vantagens de usar PCB alto?

Temperatura de transição vítrea (Tg)

As propriedades térmicas do sistema de resina são caracterizadas pela temperatura de transição vítrea (Tg), que sempre é expressa em °C.A propriedade mais comumente usada é a expansão térmica.Ao medir a expansão versus a temperatura, podemos obter uma curva conforme mostrado na figura a seguir.A Tg é determinada pela interseção das tangentes das partes plana e íngreme da curva de expansão.Abaixo da temperatura de transição vítrea, a resina epóxi é rígida e vítrea.Quando a temperatura de transição vítrea é excedida, ela muda para um estado macio e emborrachado.

Para os tipos de resina epóxi mais comumente usados ​​(grau FR-4), a temperatura de transição vítrea está na faixa de 115-130°C, portanto, quando a placa é soldada, a temperatura de transição vítrea é facilmente excedida.A placa se expande na direção do eixo Z e tensiona o cobre da parede do furo.A expansão da resina epóxi é cerca de 15 a 20 vezes maior que a do cobre quando ultrapassa a Tg.Isso implica um certo risco de rachaduras na parede em furos passantes revestidos, e quanto mais resina ao redor da parede do furo, maior o risco.Abaixo da temperatura de transição vítrea, a taxa de expansão entre epóxi e cobre é de apenas três vezes, portanto, aqui o risco de rachaduras é insignificante.

Como dito acima, quando a temperatura de um PCB de alta Tg sobe para uma determinada área, o substrato será transformado em "estado de borracha" de "estado vítreo", a temperatura neste momento é chamada de temperatura de transição vítrea (Tg) do Placa PCB.Ou seja, Tg é a temperatura máxima (°C) na qual o substrato permanece rígido.Em outras palavras, os materiais de substrato do PCB comum não apenas amolecem, deformam, derretem e assim por diante em altas temperaturas, mas também apresentam um declínio acentuado nas propriedades mecânicas e elétricas (acho que você não está disposto a ver isso acontecer com seus produtos).

A Tg geral está acima de 130 graus Celsius, a Tg alta é geralmente maior que 170 graus Celsius, a Tg média é maior que 150 graus Celsius. Placas PCB com Tg ≥ 170 ° C são geralmente chamadas de PCBs de alta Tg.

Se a Tg de um substrato for aumentada, as características de resistência ao calor, resistência à umidade, resistência química e resistência à estabilidade, etc., do PCB serão melhoradas e aprimoradas.Quanto maior o valor de Tg, melhor a resistência térmica da placa, principalmente no processo lead-free.A Tg alta é mais utilizada atualmente.

Alta Tg refere-se a alta resistência ao calor.Com o rápido desenvolvimento da indústria eletrônica, especialmente o desenvolvimento dos produtos eletrônicos representados por computadores para a tendência de alta funcionalidade e multicamadas, maior resistência ao calor do material de substrato PCB é necessária como uma garantia importante.O surgimento e desenvolvimento da tecnologia de pacote de alta densidade representada por SMT, CMT, torna o PCB cada vez mais inseparável do suporte de alta resistência ao calor em aspectos de via pequena, circuitos finos e tendência de desbaste.

Portanto, as diferenças entre FR-4 normal e FR-4 com alta Tg são que a resistência mecânica, estabilidade dimensional, adesividade, absorção de água, decomposição térmica, expansão térmica e outras condições são diferentes no estado térmico, especialmente sendo aquecido após a absorção de umidade .O produto de alta Tg é obviamente melhor do que os materiais de substrato de PCB comuns.Nos últimos anos, os clientes que pedem PCB de alta Tg têm aumentado ano a ano.
