Circuitos químicos do ouro do PWB do ouro macio da placa de circuito do PWB ENIG do ouro da imersão para o interfone
1,1 descrição geral

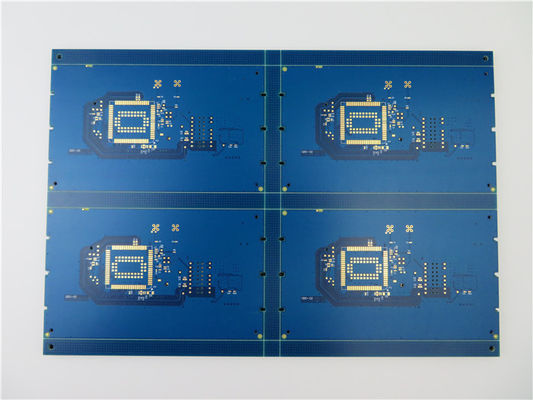

Este é um tipo de PWB azul matt construído na carcaça FR-4 com Tg 130°C para a aplicação do interfone. É uma placa de 4 camadas em 1,40 milímetros densamente com camada 1oz exterior e camada interna da onça da metade. Silkscreen branco sobre a máscara azul matt da solda no lado superior e inferior. O revestimento de superfície é ouro da imersão em almofadas. A matéria-prima é usada de ITEQ IT-158, placa inteira que fornece 4 acima pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
1,2 características e benefícios
É apropriado para aplicações handheld e do consumidor;
RoHS complacente e apropriado para necessidades térmicas da confiança;
Planarity de superfície excelente, úteis para PCBs com pacotes de BGA reduzir a taxa de falhas durante o conjunto e a solda;
O processo de SMT é resistente à solda de reflow, resistente rework;
Pessoas experientes das vendas e serviços ao cliente especializados;
Nenhumas quantidade de ordem mínima e baixa amostra custada;
Foco no ponto baixo à produção de volume média;
Entrega no tempo: >98%
Taxa da queixa do cliente: <1>
Nenhuma queixa da qualidade é significada salvar o dinheiro;
1,3 aplicações
Intercomunicador
Espectro de propagação
Impulsionador do sinal do telefone
Veículo que segue dispositivos
Transformador da C.C. da C.A.
1,4 folha do parâmetro e de dados
| TAMANHO DO PWB |
285 x 195=4 PCS |
| TIPO DA PLACA |
PWB Multilayer |
| Número de camadas |
4 camadas |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
SIM |
| STACKUP DA CAMADA |
cobre ------- camada SUPERIOR de 17.8um (0.5oz) +plate |
| 2116 de x de Prepreg 1 x 1080 + 1 |
| cobre ------- 17.8um (0.5oz) MidLayer 1 |
| FR-4 1.0mm |
| cobre ------- 17.8um (0.5oz) MidLayer 2 |
| 2116 de x de Prepreg 1 x 1080 + 1 |
| cobre ------- camada do BOT de 17.8um (0.5oz) +plate |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
mil. 5,9 mil./5,8 |
| Furos mínimos/máximos: |
0,775 milímetros/2,0 milímetros |
| Número de furos diferentes: |
4 |
| Número de furos de broca: |
217 |
| Número de entalhes moídos: |
0 |
| Número de entalhes internos: |
0 |
| Controle da impedância: |
não |
| Número de dedo do ouro: |
0 |
| MATERIAL DA PLACA |
|
| Cola Epoxy de vidro: |
FR-4 Tg130℃, er<5> |
| Folha final externo: |
1 onça |
| Folha final interna: |
0,5 onças |
| Altura final do PWB: |
1,4 milímetros ±0.14 |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
Ouro da imersão (22,1%) 0.1µm sobre o níquel de 3µm |
| Solde a máscara para aplicar-se a: |
SUPERIOR e inferior, mínimo 12micron |
| Cor da máscara da solda: |
Matt Blue, KSM-6189BLM1 |
| Tipo da máscara da solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento, v-sulco |
| MARCAÇÃO |
|
| Lado da legenda componente |
SUPERIOR e inferior. |
| Cor da legenda componente |
Branco, IJR-4000 MW300, tipo de Taiyo |
| Fabricante Name ou logotipo: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE |
Chapeado através do furo (PTH), tamanho mínimo 0.78mm. |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" |
| Chapeamento da placa: |
0,0029" |
| Tolerância da broca: |
0,002" |
| TESTE |
Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
1,5 vantagens de placas do PWB com níquel e ouro Electroless da imersão
(1) superfície plana
A característica a mais importante é que a superfície de todas as almofadas é perfeitamente plana, correspondendo à superfície de cobre subjacente, com todas as bordas da almofada e da trilha cobertas pelo níquel/ouro.
(2) baixa taxa do defeito
Uma razão importante para escolher a proteção da superfície do ouro da imersão é uma taxa de falhas altamente reduzida durante o conjunto e a solda comparados com as placas solda-revestidas e quente-ar niveladas. É especialmente verdadeiro de placas da linha tênue com um passo componente de 0,5 milímetros (20 mil.) ou menos.
(3) Solderability
Solderability é alto mas o tempo de solda é um pouco de mais longo (aproximadamente 5 segundos.) comparado com a solda da onda (3seconds.)
(4) sublinhação das placas
Porque as placas do PWB não foram expostas às altas temperaturas, não a sublinhação do chapear-através dos furos ocorrerá. Assim os processos de baixa temperatura são que nenhuma delaminação da estratificação ocorrerá.
(5) estabilidade dimensional
Desde que as placas não são sujeitadas às temperaturas acima de 90° C (194° F) durante a fabricação, a estabilidade dimensional é alto. Isto é da grande importancia ao screen-printing a pasta da solda em placas de SMT da linha tênue porque um ajuste melhor entre o estêncil e o teste padrão é conseguido do que no caso da solda revestida e o quente-ar nivelou placas.
(6) contaminação de superfície da placa
Desde que não há nenhum resíduo do fluxo na superfície da placa porque há com placas solda-revestidas e quente-ar niveladas, a contaminação de superfície é consideravelmente mais baixa. As medidas indicam que uma contaminação do NaCl/sq.cm de 4,5 μg NaCl/sq.in de 29 μg.) (de solda revestida e de quente-ar nivelou placas e NaCl de apenas 1,5 μg/contaminação de sq.cm (NaCl/sq.in de 9,6 μg.) de placas do níquel/ouro.
(7) Fiducials
Fiducials, os alvos óticos, consegue uma definição melhor devido à camada fina do níquel/ouro.
(de 8) vida útil
A vida útil é relatada para ser um mínimo de um ano quando embalado a vácuo.
(9) contatos do teclado
É expediente executar contatos a bordo para teclados com o mesmo revestimento do níquel/ouro que nas almofadas de SMT de modo que uma impressão do carbono possa ser evitada. Os contatos do carbono mostram frequentemente uma resistência de 100 a 200 ohms, e igualmente razoavelmente um alto nível da instabilidade.
