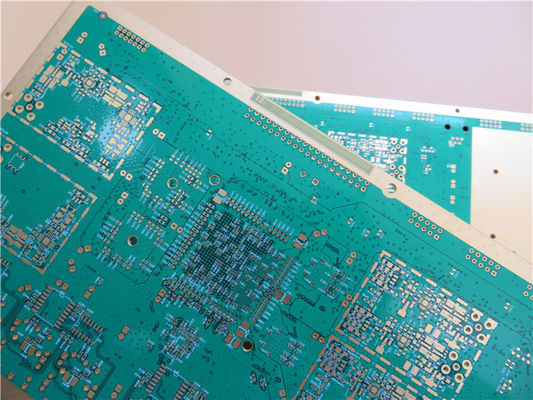

Placa de circuito de níquel/ouro PCB de imersão em ouro com BGA e via In Pad para transmissão de sinal
1.1 Descrição geral
Este é um tipo de PCB multicamadas construído em substrato FR-4 com Tg 135°C para aplicação de transmissão de sinal com trilha de cobre de 12 camadas. Possui 2,0 mm de espessura com serigrafia branca (Taiyo) sobre máscara de solda verde (Taiyo) e ouro de imersão nas almofadas. O material base é da ITEQ, fornecendo PCB único. Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 20 placas são embaladas para envio.
1.2 Recursos e benefícios
Conjuntos sem chumbo com temperatura máxima de refluxo de 260°C.
Longo tempo de armazenamento (pode ser armazenado por mais de 1 ano em saco a vácuo)
Melhorou a velocidade de transmissão do sinal
Fabricação de PCB de acordo com as especificações exigidas.
Entrega rápida e dentro do prazo
Reconhecido pela UL e em conformidade com a Diretiva RoHS
Capacidade de protótipo de PCB
1.3 Aplicações
Carregador de bateria solar
Rastreador de veículos
Receptor GPS
Modem SMS
Antena Multiacoplador
Sistemas telefônicos
1.4 Parâmetro e folha de dados
| TAMANHO DA PCB |
257 x 171,5 mm = 1 unidade = 1 design |
| TIPO DE PLACA |
PCB multicamadas |
| Número de camadas |
12 camadas |
| Componentes de montagem em superfície |
SIM |
| Componentes de furo passante |
SIM |
| EMPILHAMENTO DE CAMADAS |
cobre ------- TOP 17um(1oz)+placa 25um |
| 130 um pré-impregnado 1080 x 2 |
| cobre ------- L02 35um (1 onça) |
| Núcleo 150um FR-4 |
| cobre ------- L03 35um (1 onça) |
| 130 um pré-impregnado 1080 x 2 |
| cobre ------- L04 35um (1 onça) |
| Núcleo 150um FR-4 |
| cobre ------- L05 35um (1 onça) |
| 130 um pré-impregnado 1080 x 2 |
| cobre ------- L06 35um (1 onça) |
| Núcleo 150um FR-4 |
| cobre ------- L07 35um (1 onça) |
| 130 um pré-impregnado 1080 x 2 |
| cobre ------- L08 35um (1 onça) |
| Núcleo 150um FR-4 |
| cobre ------- L09 35um (1 onça) |
| 130 um pré-impregnado 1080 x 2 |
| cobre ------- L10 35um (1 onça) |
| Núcleo 150um FR-4 |
| cobre ------- L11 35um (1 onça) |
| 130 um pré-impregnado 1080 x 2 |
| cobre ------- BOT 17um (0,5 onças) + placa 25um |
| TECNOLOGIA |
|
| Rastreamento e espaço mínimos: |
4 mil / 4 mil |
| Furos Mínimos/Máximos: |
0,25 mm / 3,0 mm |
| Número de furos diferentes: |
26 |
| Número de furos: |
4013 |
| Número de slots fresados: |
0 |
| Número de recortes internos: |
0 |
| Controle de Impedância |
NÃO |
| MATERIAL DA PLACA |
|
| Epóxi de vidro: |
FR-4, ITEQ IT-140, Tg>135°C, er<5,4 |
| Folha final externa: |
1 onça |
| Folha final interna: |
1 onça |
| Altura final do PCB: |
2,0mm ±10% |
| PLANEJAMENTO E REVESTIMENTO |
|
| Acabamento de superfície |
Ouro de Imersão (ENIG)(2 µ" acima de 100 µ" níquel) |
| Máscara de solda aplicável a: |
Parte superior e inferior, mínimo de 12 micon. |
| Cor da máscara de solda: |
Verde, PSR-2000GT600D, Taiyo fornecido. |
| Tipo de máscara de solda: |
LPSM |
| CONTORNO/CORTE |
Roteamento |
| MARCAÇÃO |
|
| Lado da legenda do componente |
PRINCIPAL |
| Cor da legenda do componente |
Branco, IJR-4000 MW300, Taiyo fornecido. |
| Nome ou logotipo do fabricante: |
Marcado no quadro em um condutor e ÁREA LIVRE com pernas |
| VIA |
Orifício passante banhado (PTH), via tenda. Vin em pad sob pacote BGA |
| CLASSIFICAÇÃO DE FLAMIBILIDADE |
Aprovação UL 94-V0 MÍN. |
| TOLERÂNCIA DE DIMENSÃO |
|
| Dimensão do contorno: |
0,0059" (0,15 mm) |
| Chapeamento de placa: |
0,0030" (0,076mm) |
| Tolerância de perfuração: |
0,002" (0,05mm) |
| TESTE |
100% Teste Elétrico antes do envio |
| TIPO DE ARTE A SER FORNECIDA |
arquivo de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo, globalmente. |
1.5 Vantagens das placas PCB com níquel eletrolítico e ouro de imersão
(1) Superfície plana
A característica mais importante é que a superfície de todas as pastilhas é perfeitamente plana, correspondendo à superfície de cobre subjacente, com todas as bordas das pastilhas e trilhos cobertas por níquel/ouro.
(2) Baixa taxa de defeitos
Uma razão importante para a escolha da proteção de superfície de ouro por imersão é uma taxa de falha altamente reduzida durante a montagem e soldagem em comparação com placas revestidas com solda e niveladas com ar quente. Isso é especialmente verdadeiro para placas de linhas finas com passo de componente de 0,5 mm (20 mils) ou menos.
(3) Soldabilidade
A soldabilidade é alta, mas o tempo de soldagem é um pouco mais longo (cerca de 5 segundos) em comparação com a soldagem por onda (3 segundos).
(4) Estabilidade Dimensional
Como as placas não são submetidas a temperaturas acima de 90°C (194°F) durante a fabricação, a estabilidade dimensional é alta. Isto é de grande importância ao imprimir pasta de solda em placas SMT de linhas finas, porque é obtido um melhor ajuste entre o estêncil e o padrão do que no caso de placas revestidas com solda e niveladas com ar quente.
