Placa de circuito dura do PWB FR4 do equipamento médico do ouro 0.8mm

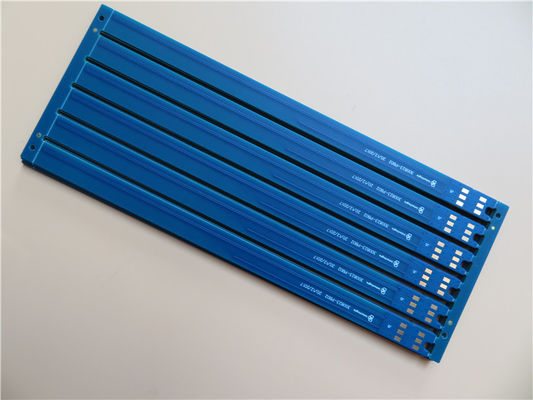

Imagem Grande : Placa de circuito dura do PWB FR4 do equipamento médico do ouro 0.8mm

Detalhes do produto:

Lugar de origem:	China
Marca:	Bicheng
Certificação:	UL, ISO9001, IATF16949
Número do modelo:	BIC-486.V1.0

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pcs
Preço:	USD9.99-99.99
Detalhes da embalagem:	Vácuo bags+Cartons
Tempo de entrega:	8-9 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	5000pcs pelo mês

Contato

Descrição de produto detalhada

Matéria-prima:	FR-4	Contagem da camada:	2 camadas
Espessura do PWB:	0,8 milímetros ±0.08	Tamanho do PWB:	177 x 65 =6 ACIMA
Máscara da solda:	Matt Blue	Silkscreen:	Branco
Peso de cobre:	1oz	Revestimento de superfície:	Ouro duro seletivo nas almofadas 10 u”
Destacar:	PWB duro do equipamento médico do ouro , PWB do equipamento médico de 0.8mm , placa de circuito FR4 de 0.8mm

Placa de circuito FR-4 dupla da camada 0.8mm do PWB do ouro duro seletivo para o equipamento da segurança

1,1 descrição geral

Este é um tipo de PWB tomado partido dobro construído na carcaça FR-4 com Tg 150°C para a aplicação do equipamento da segurança. Tem 0,8 milímetros grosso com silkscreen branco (Taiyo) na máscara azul matt da solda (Kuangshun) e ouro duro seletivo em almofadas. A matéria-prima é de ITEQ que fornece 6 acima de PCBs pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 40 painéis são embalados para a expedição.

1,2 características e benefícios

Resistência térmica e apropriado proeminentes para o processo sem chumbo;

O ouro grosso chapeado é Au-Co a liga, a pureza do alcance 99,7% do ouro e a espessura do depósito pode alcançar 1 a 3 um grossos;

Boa resistência de desgaste e baixa resistência de contato;

Encontrar seu PWB precisa do protótipo à produção em massa;

O UL reconheceu e RoHS Diretivo-complacente;

Pessoas experientes das vendas e serviços ao cliente especializados;

1,3 aplicações

Por aquisição de dados

Sistema de rastreio do carro

Sistemas do controle de acesso da porta

Sistemas do rádio de micro-ondas

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	177 x 65 =6 ACIMA
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	não
STACKUP DA CAMADA	cobre ------- camada SUPERIOR de 18um (0.5oz) +plate
	FR-4 0,7 milímetros
	cobre ------- camada do BOT de 18um (0.5oz) +plate
TECNOLOGIA
Traço e espaço mínimos:	mil. 15 mil./6,5
Furos mínimos/máximos:	0,3 milímetros/3,5 milímetros
Número de furos diferentes:	2
Número de furos de broca:	35
Número de entalhes moídos:	5
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	FR-4 Tg150℃, er<5>
Folha final externo:	1 onça
Folha final interna:	0 onças
Altura final do PWB:	0,8 milímetros ±0.08
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro duro seletivo nas almofadas 10 u”
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Azul de Matt, KSM-S6189BLM1
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento, v-corte
MARCAÇÃO
Lado da legenda componente	PARTE SUPERIOR
Cor da legenda componente	Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

1,5 capacidade 2020 da placa de circuito impresso

Parâmetro	Valor
Contagens da camada	1-32
Material da carcaça	FR-4 (que inclui Tg alto 170, CTI>600V alto); Alumínio baseado; Cobre baseado; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc…; Arlon AD450, AD600 etc.; PTFE F4B DK2.2, DK2.65 etc…; Polyimide e ANIMAL DE ESTIMAÇÃO.
Tamanho máximo	Teste de voo: 900600mm, teste 460380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa	±0.0059” (0.15mm)
Espessura do PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm)	±8%
Tolerância da espessura (t<0.8mm)	±10%
Espessura da camada da isolação	0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima	0,003" (0.075mm)
Espaço mínimo	0,003" (0.075mm)
Espessura de cobre exterior	35µm--420µm (1oz-12oz)
Espessura de cobre interna	17µm--420µm (0.5oz - 12oz)
Furo de broca (mecânico)	0,0059" - 0,25" (0.15mm--6.35mm)
Furo terminado (mecânico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico)	0,00295" (0.075mm)
Registro (mecânico)	0,00197" (0.05mm)
Prolongamento	12:1
Tipo da máscara da solda	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Tomada através do diâmetro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância	±10%
Revestimento de superfície	HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro
