Placa de circuito tomado partido do dobro de HASL RoHS 0.6mm para o sensor do interruptor

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-494.V1.0

Matéria-prima:

Contagem da camada:

2 camadas

Espessura do PWB:

0.6mm ±0.1

Tamanho do PWB:

325 x 147mm=10PCS

Máscara da solda:

Verde

Silkscreen:

branco

Peso de cobre:

Revestimento de superfície:

HASL, sem chumbo,

Destacar:

Placa de circuito tomado partido do dobro de HASL

placa de circuito tomado partido dobro de 0.6mm

placas de circuito impresso de 0.6mm RoHS

Descrição do produto

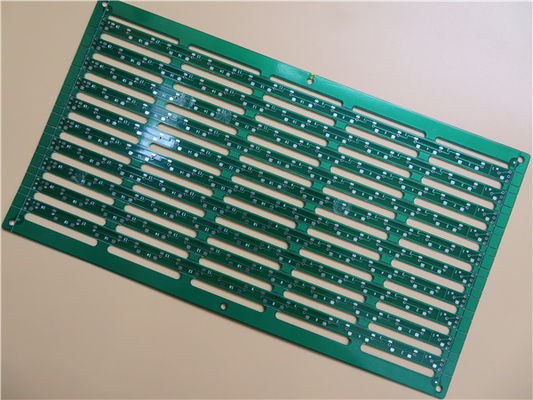

PCB fino 0,6 mm HASL PCB FR-4 placa de circuito de dupla face para sensor de comutação

1. Descrição geral

Este é um tipo de placa de circuito impresso de 2 camadas construída em substrato FR-4 com Tg 135°C para aplicação de sensor de chave.Tem apenas 0,6 mm de espessura com serigrafia branca (Taiyo) na máscara de solda verde (Taiyo) e HASL nas almofadas.O material de base é de Taiwan ITEQ fornecendo 10 PCB por painel.Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos.Cada 25 painéis são embalados para envio.

2. Recursos e benefícios

Compatível com RoHS e adequado para necessidades de confiabilidade térmica

Excelente molhagem durante a soldagem de componentes e pode evitar a corrosão do cobre.

Teste elétrico e teste de alta tensão

Entrega no prazo.Taxa de entrega pontual superior a 98%.

Sem quantidade mínima de pedido.1 peça está disponível.

Shim stencil grátis enviado para novo usuário

3, as aplicações são Repetidor Wi-Fi,USBBluetooth,Sistema de vigilância por vídeo, Sistemas de controle de acesso,Amplificador de alta frequência etc.

4. Folha de dados e parâmetros

TAMANHO DO PCB	325 x 147mm=10PCS
TIPO DE PLACA	PCB de dupla face
Número de camadas	2 camadas
Componentes de montagem em superfície	SIM
Componentes do Furo Passante	não
EMPILHAMENTO DE CAMADAS	cobre ------- 18um(0.5oz)+PLACA
	FR-4 0,5 mm
	cobre ------- 18um(0.5oz)+PLACA
TECNOLOGIA
Traço mínimo e espaço:	7 mil/7,6 mil
Furos Mínimo / Máximo:	0,5/1,0 mm
Número de furos diferentes:	5
Número de furos de perfuração:	135
Número de slots fresados:	11
Número de recortes internos:	0
Controle de impedância	NÃO
MATERIAL DA PLACA
Vidro Epóxi:	FR-4, ITEQ IT-140, TG>135, er<5,4
Folha final externa:	1 onça
Folha final interna:	0 onças
Altura final do PCB:	0,6 mm ±0,1
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície	HASL, sem chumbo, Sn>=2,54µm
A máscara de solda aplica-se a:	Superior e inferior, mínimo de 12 mícrons.
Cor da Máscara de Solda:	Verde, PSR-2000GT600D, Taiyo fornecido.
Tipo de máscara de solda:	LPSM
CONTORNO/CORTE	Roteamento
MARCAÇÃO
Lado da Legenda do Componente	PRINCIPAL
Cor da Legenda do Componente	Branco, IJR-4000 MW300, Taiyo fornecido.
Nome ou logotipo do fabricante:	Marcado na placa em uma ÁREA LIVRE condutora e legada
ATRAVÉS DA	Orifício passante chapeado (PTH), via tenda.
CLASSIFICAÇÃO DE INFLAMBILIDADE	Aprovação UL 94-V0 MIN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço:	0,0059" (0,15 mm)
Revestimento da placa:	0,0030" (0,076 mm)
Tolerância de perfuração:	0,002" (0,05 mm)
TESTE	Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.
