MOQ: | 1PCS |
Embalagem padrão: | Vácuo bags+Cartons |
Período de entrega: | 8-9 dias de trabalho |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS pelo mês |
Breve Introdução

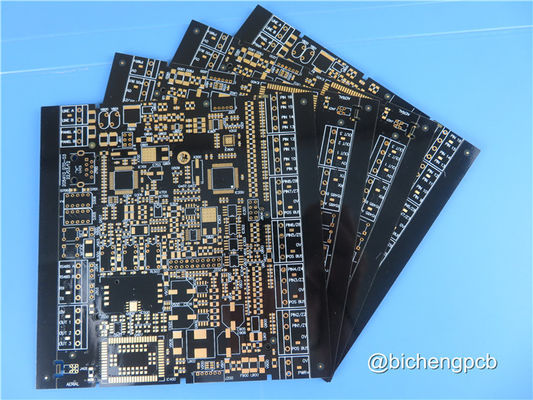

Este tipo de placa de circuito de 4 camadas é construído em material de baixa perda de alta velocidade Megtron6 (M6) R-5775G. Camada externa com peso de cobre de 1 oz e máscara de solda preta impressa em ambos os lados superior e inferior.As almofadas são revestidas com níquel sem eletricidade e ouro de imersão (ENIG)Cada 50 tábuas são embaladas a vácuo para transporte.
Especificações de PCB
Tamanho do PCB | 95 x 96 mm = 1 para cima |
Tipo de placa | PCB de várias camadas |
Número de camadas | 4 camadas |
Componentes montados na superfície | - Sim, sim. |
Através de componentes furados | - Sim, sim. |
Capacidade de produção | cobre ------- 17um ((0,5 oz) + camada TOP de chapa |
Prepreg | |
cobre ------- 18um ((0,5 oz) | |
R-5775G 0,25 mm | |
cobre ------- 18um ((0,5 oz) | |
Prepreg | |
cobre ------- 17um ((0,5 oz) + camada BOT de chapa | |
TECNOLOGIA | |
Traços mínimos e espaço: | 4 mil / 4 mil |
Orifícios mínimos/máximos: | 0.3 mm / 6.0 mm |
Número de buracos diferentes: | 2 |
Número de furos: | 6 |
Número de cavilhas moídas: | 1 |
Número de recortes internos: | - Não. |
Controle de impedância: | - Não. |
Número do dedo dourado: | 0 |
MATERIAL do quadro | |
Epoxi de vidro: | R-5775G |
Folha final externa: | 10,0 oz |
Folha final interna: | 0.5 onças |
Altura final do PCB: | 00,8 mm ± 0.1 |
Revestimento e revestimento | |
Revestimento de superfície | Ouro de imersão, 22% |
Máscara de solda Aplicar para: | Camada superior e camada inferior |
Cor da máscara de solda: | Negro |
Tipo de máscara de solda: | Kuangshun |
CONTOUR/CUTTING | Roteamento |
Marcação | |
Lado da lenda do componente | Camada superior |
Cor da legenda do componente | Branco |
Nome ou logotipo do fabricante: | N/A |
VIA | Revestido por um buraco (PTH), de tamanho mínimo de 0,3 mm. |
Classificação de inflamabilidade | 94V-0 |
Tolerância de dimensões | |
Dimensão do contorno: | 0.0059" |
Revestimento de placas: | 0.0029" |
Tolerância de perfuração: | 0.002" |
Teste | 100% de ensaio eléctrico antes da remessa |
Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | Em todo o mundo. |
Processo de Fabricação de PCB de PTH multicamadas (via preenchimento)
(1) Tesoura de material
(2) Capa interna de filme seco
(3) Gravura na camada interna
(4) AOI 1
(5) Oxidação negra
(6) Quadro de contorno de moagem
(7) Perfuração na camada interna
(8). PTH 1
(9) Capa interna de filme seco
(10) Revestimento de padrão 1
(11) Via preenchida
(12) Perfuração de camadas exteriores
(13). PTH 2
(14) Revestimento de padrão 2
(15) Capa externa de filme seco
(16) Eletroplatagem de estanho de cobre
(17) Descascagem e gravação
(18) AOI 2
(19) Máscara de solda
(20) Impressão em serigrafia
(21) Finalização de superfícies
(22) Ensaios elétricos
(23) Prolie Contouring
(24) FQC
(25) Embalagem
(26) Entrega
PrincipalAplicações:
Antenna (radar de ondas milimétricas automóvel, estação de base)
Equipamento de infra-estruturas TIC
Instrumento de medição
Supercomputador
Capacidade
2500-3000 tipos por mês.
ÁREA DE SERVIÇO
América do Norte, Oceania, Sudeste Asiático, Europa Oriental, África, América Latina, Europa Ocidental e do Sul, Europa do Norte, Ásia Central e do Sul, Oriente Médio.
