Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material de base: | PTFE/Fibra de vidro tecida preenchida com cerâmica | Contagem da camada: | PWB tomado partido dobro, PWB Multilayer, PWB híbrido |
|---|---|---|---|
| Espessura do PWB: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | O cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, ouro puro chapeou etc…. | ||
| Realçar: | 15mil micro-ondas Oven Pcb Board,Micro-ondas híbrida Oven Circuit Board,Placas de circuito impresso da micro-ondas TC600 |
||

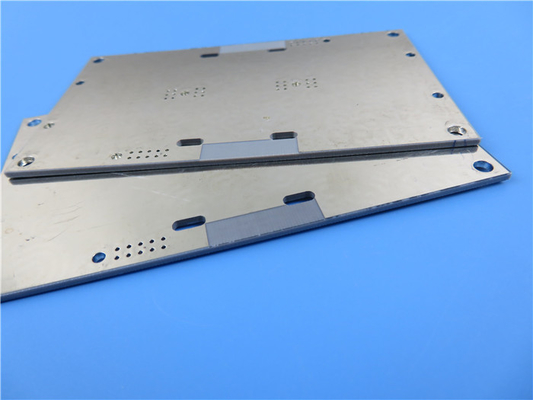

TC600 PCB de microondascom 15mil 20mil 30mil 50mil 60mil Espessura TC600 PCB de alta frequência com imersão de prata
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
O TC600 da Rogers' (Arlon) é um composto tecido de fibra de vidro reforçado, com condutividade térmica aprimorada e cerâmica preenchida, à base de PTFE.Foi concebido para proporcionar uma transferência de calor melhorada através da melhor condutividade térmica da sua categoria.O aumento da condutividade térmica (1,1 W/mk) proporciona uma maior potência, reduz os pontos quentes e melhora a fiabilidade do dispositivo.Perdas menores resultam em ganhos/eficiências mais elevados do amplificador e da antenaA constante dielétrica estável é estabelecida numa ampla gama de temperaturas (-75 ppm/oC -40°C a 140°C).Ele ajuda o amplificador de potência e designers de antena maximizar o ganho e minimizar a largura de banda morta perdida para deriva constante dielétrica como mudanças de temperatura operacionalTem uma baixa CTE de direcção Z e a robustez mecânica também é muito melhorada para o mercado da constante dielétrica 6,15.
Características
1. Tangente de perda muito baixa (0,002 a 10 GHz) proporciona maior eficiência do amplificador ou da antena
2Mecânicamente Robustez melhora o processamento e a fiabilidade, substitui laminados frágeis que não podem suportar processamento, impacto ou forças de alta ganância
3. Baixo coeficiente de expansão térmica nos eixos X, Y e Z (9, 9 e 35 ppm/°C) corresponde aos componentes ativos para juntas de solda de baixa tensão
4. Alta resistência ao descascamento para linhas estreitas confiáveis
Benefícios
1. Redução do calor gerado através da perda de linha de transmissão
2Dissipação e gestão de calor
3Substitua a cerâmica em algumas aplicações
4. Grandes tamanhos de painel para layout de circuitos múltiplos para custos de processamento reduzidos
Propriedades típicas TC600
| 1. Propriedades elétricas | |||
| Constante dielétrica (pode variar em função da espessura) | |||
| @1,8 MHz | - | 6.15 | Cavidade de ressonância |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Fator de dissipação | |||
| @1,8 GHz | - | 0.0017 | Cavidade de ressonância |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura do dielétrico | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Resistividade de volume | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Resistividade de superfície | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Força elétrica | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Descomposição dielétrica | kV | 62 | IPC TM-650 2.5.6 |
| Resistência de arco | sec | > 240 | IPC TM-650 2.5.1 |
| 2. Propriedades térmicas | |||
| Temperatura de decomposição (Td) | |||
| Início | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | Min | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min | > 60 | IPC TM-650 2.4.24.1 |
| Expansão térmica, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Expansão térmica, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % de expansão do eixo z (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Propriedades mecânicas | |||
| Resistência ao descascamento ao cobre (1 oz/35 microns) | |||
| Após o estresse térmico | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| A temperaturas elevadas (150oC) | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Soluções de pós-processo | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| Modulo do Jovem | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Resistência flexural (máquina/cruz) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Resistência à tração (máquina/cruz) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Modulo de compressão | kpsi (MPa) | ASTM D-3410 | |
| Relação de Poisson | - | ASTM D-3039 | |
| 4Propriedades físicas | |||
| Absorção de água | % | 0.02 | IPC TM-650 2.6.2.1 |
| Densidade, ambiente 23oC | g/cm3 | 2.9 | Método ASTM D792 A |
| Conductividade térmica (eixo z) | W/mK | 1.1 | ASTM E1461 |
| Conductividade térmica (x, y) | W/mK | 1.4 | ASTM E1461 |
| Calor específico | J/gK | 0.94 | ASTM E1461 |
| Inflamabilidade | Classe | V0 | UL-94 |
| NASA Desgaseamento, 125oC, ≤10-6 torr | |||
| Perda de massa total | % | 0.02 | A NASA SP-R-0022A |
| Voláteis recolhidos | % | 0 | A NASA SP-R-0022A |
| Vapor de água recuperado | % | 0 | A NASA SP-R-0022A |
A nossa capacidade de PCB (TC600)
| Material de PCB: | PTFE/Fibra de vidro tecida preenchida com cerâmica |
| Designação | TC600 |
| Constante dielétrica: | 6.15 (10 GHz) |
| Fator de dissipação | 0.002 (10 GHz) |
| Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 500mil (12.7mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |
Aplicações típicas:
1Antenas de radiodifusão digital de áudio (DAB) (rádio por satélite)
2. Antenas de leitura de GPS e RFID portáteis
3. Microondas Combinador e Divisores de Potência em aplicações Aviônicas
4Amplificadores de potência, filtros e acopladores
5. Pequenas Antenas de Pegada
