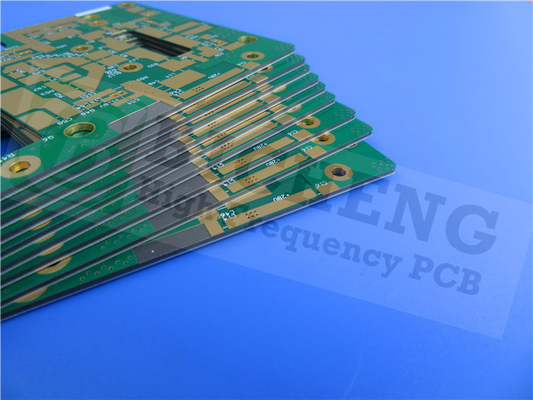

Carcaça de alta frequência do PWB 20mil de IsoClad 917 com máscara da solda do verde do ouro da imersão

IsoClad 917 High Frequency PCB 20mil Substrate With Immersion Gold Green Solder Mask
IsoClad 917 High Frequency PCB 20mil Substrate With Immersion Gold Green Solder Mask IsoClad 917 High Frequency PCB 20mil Substrate With Immersion Gold Green Solder Mask

Imagem Grande :  Carcaça de alta frequência do PWB 20mil de IsoClad 917 com máscara da solda do verde do ouro da imersão

Detalhes do produto:
Lugar de origem: CHINA
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-206.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PCS
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000PCS pelo mês
Descrição de produto detalhada
matéria-prima: IsoClad 917 0.508mm Contagem da camada: Placa tomada partido dobro
Espessura do PWB: 0,6 milímetros ±0.1 Peso de cobre: 1oz
Realçar:

PWB de alta frequência de ISOClad

,

PWB de alta frequência 20mil

,

Placa de circuito de alta frequência do ouro da imersão



PCB de alta frequência IsoClad 917 em substrato de 20 mil (0,508 mm) com máscara de solda verde e ouro de imersão

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Descrição geral

Este é um tipo de PCB de antena envolvente de dupla face construído em substrato de 20mil, revestimento de cobre de 0,5 onças a 1 oz.As placas têm um tamanho de 126 mm de comprimento por 95 mm de largura usadas em capacetes inteligentes.O acabamento da superfície em almofadas ou trilhas expostas é ouro químico, o que é muito bom para solda SMD. A máscara de solda verde protege toda a placa.Eles são estritamente fabricados de acordo com os padrões IPC-Class-2 e 100% testados eletricamente.A cada 30 placas são embaladas a vácuo para envio.



Especificações PCB

TAMANHO DO PCB 126mm x 95mm = 1 peça
TIPO DE PLACA PCB de alta frequência
Número de camadas 2 camadas
Componentes de montagem em superfície SIM
Componentes do Furo Passante N / D
EMPILHAMENTO DE CAMADAS cobre ------- 17um (0,5 onças) + camada superior da placa
IsoClad 917 0,508 mm
cobre ------- 17um (0,5 oz) + camada inferior da placa
TECNOLOGIA
Traço mínimo e espaço: 4 mil / 4 mil
Furos Mínimo / Máximo: 0,2 mm / 1,2 mm
Número de furos diferentes: 8
Número de furos de perfuração: 251
Número de slots fresados: 3
Número de recortes internos: 3
Controle de Impedância: não
Número de dedo de ouro: 0
MATERIAL DA PLACA
Vidro Epóxi: IsoClad 917 0,508 mm
Folha final externa: 1,0 onças
Folha final interna: 1,0 onças
Altura final do PCB: 0,6 mm ±0,1
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície Ouro de Imersão, 31,6%
A máscara de solda aplica-se a: Ambos os lados
Cor da Máscara de Solda: Verde
Tipo de máscara de solda: Lustroso
CONTORNO/CORTE Roteamento
MARCAÇÃO
Lado da Legenda do Componente Lado superior
Cor da Legenda do Componente Branco
Nome ou logotipo do fabricante: Kuangshung
ATRAVÉS DA Orifício passante revestido (PTH), tamanho mínimo de 0,2 mm.via cheio e tenda.
CLASSIFICAÇÃO DE INFLAMBILIDADE 94V-0
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço: 0,0059"
Revestimento da placa: 0,0029"
Tolerância de perfuração: 0,002"
TESTE Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO Em todo o mundo, globalmente.



Carcaça de alta frequência do PWB 20mil de IsoClad 917 com máscara da solda do verde do ouro da imersão 0



Nossas vantagens

Fundada em 2003, Shenzhen Bicheng Electronics Technology Co., Ltd é um fornecedor e exportador de PCB de alta frequência estabelecido em Shenzhen China, separando antena de estação base celular, satélite, componentes passivos de alta frequência, linha de microstrip e circuito de linha de banda, equipamento de onda milimétrica, radar sistemas, antena de radiofrequência digital e outros campos em todo o mundo por 19 anos.Nossos PCBs de alta frequência são construídos principalmente em 3 marcas de materiais de alta frequência: Rogers Corporation, Taconic e Wangling.A constante dielétrica varia de 2,2 a 10,2, etc.



Também temos divisões de placa de circuito FR-4, circuitos flexíveis e PCBs com núcleo de metal apresentados como protótipos, pequenas tiragens para produção em massa.Também pesquisamos e construímos ativamente projetos de PCB de alto valor agregado, como HDI, giro rápido, controle de impedância, cobre pesado e placa traseira etc. do mais baixo ao mais alto.



Nossa capacidade de PCB (2022)

Parâmetro Valor
Contagens de camadas 1-32
 Materiais de Substrato RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duriod 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (Alta Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 Alta CTI>600V;Poliimida, PET;Núcleo de metal etc.
Tamanho máximo  Teste de vôo: 900*600mm, teste de fixação 460*380mm, sem teste 1100*600mm
Tolerância do Contorno do Quadro  ±0,0059" (0,15mm)
Espessura do PCB 0,0157" - 0,3937" (0,40 mm - 10,00 mm)
Tolerância de espessura (T≥0,8 mm)  ±8%
Tolerância de espessura (t<0,8 mm)  ±10%
Espessura da camada de isolamento 0,00295" - 0,1969" (0,075 mm -- 5,00 mm)
Trilha Mínima 0,003" (0,075 mm)
Espaço Mínimo  0,003" (0,075 mm)
Espessura externa do cobre  35µm--350µm (1oz-10oz)
Espessura interna do cobre  17µm--350µm (0,5 onças - 10 onças)
Furo de Perfuração (Mecânico) 0,0079" - 0,25" (0,2 mm - 6,35 mm)
Furo acabado (mecânico) 0,0039"-0,248" (0,10mm--6,30mm)
Tolerância de Diâmetro (Mecânica) 0,00295" (0,075 mm)
Registro (mecânico) 0,00197" (0,05 mm)
Proporção da tela  12:1
Tipo de máscara de solda  LPI
ponte mínima de máscara de solda 0,00315" (0,08 mm)
Folga mínima da máscara de solda 0,00197" (0,05 mm)
Plugue via Diâmetro 0,0098" - 0,0236" (0,25 mm - 0,60 mm)
Tolerância de controle de impedância  ±10%
Acabamento de superfície HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, banhado a ouro puro etc.



perguntas frequentes

Nós entregamos em todo o mundo?

Todos os PCBs adquiríveis através da Bicheng Ltd podem ser despachados em todo o mundo para qualquer país não embargado.Escolheremos as transportadoras adequadas para você entre DHL, FedEx, TNT, UPS, EMS e Aramex



Os materiais de alta frequência estão em estoque?

Mantemos a maior parte do material de alta frequência em estoque com quantidade de protótipos, como material Rogers com série 3000, série 4000, série 5000, série 6000 etc, material Taconic com série RF, série TLX, série TLY etc, material Wangling F4B com DK2 .2, DK2.65 etc. Uma vez que o material de alta frequência tem tanta variedade, você pode consultar nossos vendedores antes de fazer o pedido.



Posso Recolher a Minha Encomenda?

Não há nenhum problema em retirar o pedido de placas ou a coleta de PCBs de nossas instalações através de sua conta na DHL, UPS ou FedEx, etc. Ajudaremos a preparar os documentos ou arquivos de exportação necessários para a declaração alfandegária.



Quanto vai custar para entrega?

Temos várias operadoras para escolher.Normalmente, escolheremos um com a melhor taxa de envio para você.Se o seu pedido for urgente, podemos ajudar a escolher o despachante com pontualidade rápida.



Posso devolver meus PCBs?

PCBs são produtos irreversíveis feitos sob medida, não é permitido devolver os itens se não houver problemas de qualidade.



Quando meu pedido chegará?

Todos os PCBs são despachados no mesmo dia se a fabricação for concluída antes das 17h.Para clientes asiáticos, você pode obtê-lo em 2-3 dias, clientes europeus em 6-7 dias e americanos (norte e sul) em 6-7 dias, porém as transportadoras não garantem isso devido à complexidade do transporte.



Vou precisar assinar meu pacote?

Despachamos todos os pedidos usando DHL, UPS, FedEx, TNT, Aramex ou EMS, para que sejam totalmente rastreados e possam exigir uma assinatura.



Como posso rastrear meu pedido?

Depois que suas placas PCB forem despachadas, você receberá uma confirmação de envio por e-mail de nossas vendas, incluindo um número de rastreamento.Você pode rastrear esse número em seus sites oficiais.



O que devo fazer se minha encomenda for danificada ou perdida?

Esta situação é rara em nossos negócios diários.As placas PCB são embaladas com materiais de bolhas dentro e com caixa KK fora para proteger seus PCBs.No entanto, se o seu pacote for perdido ou danificado, você deve entrar em contato conosco imediatamente para que possamos entrar em contato com a transportadora e providenciar a produção de substituição.Guarde todos os itens danificados, incluindo embalagens danificadas, para referência.
