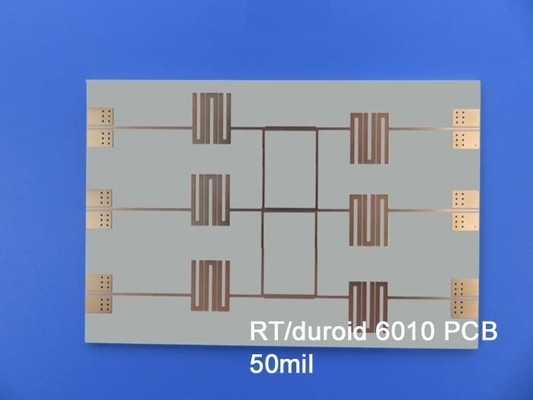

Apresentamos o nosso recém-vendido PCB, uma solução avançada concebida para atender às exigências rigorosas das aplicações electrónicas modernas, construída com precisão usando compósitos PTFE cerâmicos RT/duroide 6010.2LM,Este PCB rígido de 2 camadas oferece desempenho excepcional e fiabilidade inabalável.
Com uma série de características e benefícios impressionantes, é a escolha perfeita para uma gama diversificada de aplicações, incluindo antenas de parche, sistemas de comunicações por satélite, amplificadores de potência,Sistemas de prevenção de colisões de aeronaves, e sistemas de alerta de radar em terra.
Construído com uma constante dielétrica de 10,2 a 10 GHz e um fator de dissipação de 0,0023 a 10 GHz, este PCB garante baixas perdas e alta integridade do sinal,com um diâmetro superior a 20 mm,A sua elevada constante dielétrica permite a redução do tamanho do circuito, enquanto a baixa absorção de umidade minimiza os efeitos da umidade sobre a perda elétrica.
O empilhamento do PCB é constituído por camadas de cobre acabadas com um peso de 35um, sandwichando o dielétrico RT/duroide 6010.2LM, que tem uma espessura de 50 mil (1.27 mm).Este design de expansão baixo do eixo Z garante revestimento confiável através de furos em placas multicamadasA placa em si mede 40 mm x 23 mm, com uma espessura final de 1,4 mm, garantindo uma solução compacta e durável para os seus projetos eletrónicos.
Com um traço/espaço mínimo de 7/8 milímetros e um tamanho mínimo de buraco de 0,3 mm, este PCB fornece opções de roteamento precisas e eficientes.O ensaio 100% elétrico utilizado durante a produção garante o mais elevado nível de controlo de qualidadeA impedância da placa é cuidadosamente controlada a 50 ohms, com um tamanho de faixa / lacuna de 15 mil / 14 mil.
A arte para esta PCB é fornecida no formato Gerber RS-274-X, aderindo ao padrão IPC-Classe-2. É adequado para uso mundial, e nossa área de serviço se estende globalmente para atender às suas necessidades.
Em caso de dúvidas ou dúvidas técnicas, por favor, sinta-se à vontade para entrar em contato com a Ivy em sales10@bichengpcb.com. Estamos dedicados a fornecer excelente suporte ao cliente e garantir sua satisfação.
Imóveis | NT1duroide | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Linha de raios apertada | |
Constante dielétrica,εDesenho | 10.7 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | - 425. | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
Resistividade de volume | 5 x 105 | Mohm.cm | A | IPC 2.5.17.1 | |
Resistividade de superfície | 5 x 106 | - O quê? | A | IPC 2.5.17.1 | |
Propriedades de tração | ASTM D638 (0,1/min. taxa de deformação) | ||||
Módulo de Young | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
Estresse extremo | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
Estiramento Final | 9 a 15 7 a 14 | X Y | % | A | |
Propriedades de compressão | ASTM D695 (0,05/min. taxa de deformação) | ||||
Módulo de Young | 2144 (311) | Z | MPa ((kpsi) | A | |
Estresse extremo | 47(6.9) | Z | MPa ((kpsi) | A | |
Estiramento Final | 25 | Z | % | ||
Módulo flexural | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
Estresse extremo | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
Deformação sob carga | 0.26 1.3 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
Absorção de umidade | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espessura | IPC-TM-650 2.6.2.1 | |
Conductividade térmica | 0.86 | W/m/k | 80°C | ASTM C518 | |
Coeficiente de expansão térmica | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ASTM D3850 | ||
Densidade | 3.1 | g/cm3 | A norma ASTM D792 | ||
Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
Peel de cobre | 12.3 (2.1) | pli (N/mm) | após flutuação de solda | IPC-TM-650 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Liberar o poder do RT Duroid 6010: revolucionando o desempenho e a confiabilidade do PCB
Introdução:
RT duroid 6010 é um material composto cerâmico PTFE inovador que redefiniu as capacidades das placas de circuito impresso (PCB).e confiabilidade, RT duroid 6010 tornou-se a escolha para aplicações eletrónicas exigentes.explorar o seu impacto na redução do tamanho do circuito, integridade do sinal e desempenho geral.
I. Compreensão da constante dielétrica e do fator de dissipação
- Exploração da constante dielétrica: revelação da impressionante constante dielétrica de 10,2 a 10 GHz/23°C, tal como determinada pelo IPC-TM-650 2.5.5.5 Método de linha de barras apertadas.
- Desvendar o factor de dissipação: Analisar o factor de dissipação ultra-baixo de 0,0023 a 10 GHz, garantindo a perda mínima de sinal e um melhor desempenho global.
II. Estabilidade térmica e fiabilidade
- Coeficiente térmico de ε: Exame do coeficiente térmico de ε, com uma gama de -425 ppm/°C, garantindo estabilidade numa ampla gama de temperaturas (-50°C a 170°C).
- Absorção de umidade: destacando a baixa taxa de absorção de umidade de 0,01%, reduzindo o impacto da umidade na perda elétrica e mantendo um desempenho consistente, conforme IPC-TM-650 2.6.2.1.
Material de PCB: | Compositórios cerâmicos de PTFE |
Designação: | NT1cultura |
Constante dielétrica: | 10.2 ± 0,25 (processo); 10.7 (projeto) |
Número de camadas: | 1 camada, 2 camadas |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Espessura dielétrica: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | cobre nu, HASL, ENIG, estanho de imersão, prata de imersão, OSP. |
III. Maior flexibilidade de conceção
- Controle rigoroso da DK e da espessura: mostra o controlo preciso da constante dielétrica (DK) e da espessura, permitindo o desempenho repetível do circuito e a consistência do projecto.
- Dimensões mínimas de traço/espaço e de buraco: explorar a flexibilidade de projeto proporcionada por um traço/espaço mínimo de 7/8 milímetros e um tamanho mínimo de buraco de 0,3 mm, permitindo layouts de PCB complexos e compactos.
IV. Propriedades mecânicas superiores
- Propriedades de tração e compressão: Examinando o impressionante módulo de Young, a tensão final e os valores de tensão, demonstrando a resistência mecânica e a durabilidade do material.
- Modulo de flexão: destacando o elevado módulo de flexão, garantindo a resistência à flexão e à deformação sob carga, de acordo com as normas ASTM D790 e ASTM D261.
V. Desempenho intransigente em ambientes desafiadores
- Conductividade térmica: Avaliação da condutividade térmica de 0,86 W/m/K a 80°C, facilitando uma eficiente dissipação de calor e gestão térmica.
- Coeficiente de expansão térmica: Investigação do coeficiente de expansão térmica (CTE) do material nas direcções X, Y e Z, garantindo estabilidade dimensional e fiabilidade.
VI. Aplicações e possibilidades futuras
- Patch Antennas: Explorando como o RT duroid 6010 está a revolucionar o desempenho das antenas patch.
- Sistemas de comunicações por satélite: discussão das vantagens do RT duroid 6010 em aplicações de comunicações por satélite.
- Amplificadores de potência: realçar o impacto do RT duroid 6010 nos projectos de amplificadores de potência para um melhor desempenho.
- Sistemas de prevenção de colisões de aeronaves: demonstração da fiabilidade e estabilidade do RT duroid 6010 nos sistemas de prevenção de colisões de aeronaves.
- Sistemas de alerta por radar terrestre: Discussão dos benefícios do RT duroid 6010 nos sistemas de alerta por radar terrestre.
Conclusão:
RT duroid 6010 tem surgido como uma mudança de jogo no mundo dos PCBs, oferecendo desempenho excepcional, confiabilidade e flexibilidade de projeto.e resistência mecânica, RT duroid 6010 abre novas possibilidades para aplicações eletrónicas avançadas.ou manter um desempenho confiável em ambientes desafiadores, RT duroid 6010 continua a ultrapassar os limites da tecnologia de PCB.
