150mil TMM10 PCB de Alta Frequência Material de Microondas Termoset com Imersão de Ouro

Hoje, queremos falar sobre um material termo-resistente de microondas chamado TMM10 PCB.

O Rogers TMM10 PCB é um composto polimérico termo-resistente em cerâmica projetado especificamente para garantir alta confiabilidade de conexões PTH em aplicações de linha de tira e micro-tiras.Combina as vantagens dos substratos PTFE e cerâmicos, superando-os em termos de propriedades mecânicas e técnicas de produção.

Vamos mergulhar nos detalhes, revisando a folha de dados do TMM10.

O TMM10 oferece uma constante dielétrica elevada, com um valor de processo Dk de 9.2Esta característica torna-o especialmente útil para dispositivos compactos como filtros e acopladores que exigem tamanho mínimo.

O fator de dissipação do TMM10 é impressionantemente baixo, medindo apenas 0,0022 a 10 GHz.

Em seguida, vamos considerar o coeficiente térmico da constante dielétrica, também conhecido como o coeficiente de temperatura da constante dielétrica (TCDk).Indicando uma excelente estabilidade em ambientes de temperatura variáveisEsta característica torna-o ideal para aplicações em eletrónica automotiva e estações base 5G onde os PCBs estão expostos a alterações significativas de temperatura.

O TMM10 demonstra um volume e uma resistividade de superfície favoráveis.

Com uma temperatura de decomposição (Td) capaz de suportar 425°C (determinada através da Análise Termogravimétrica - TGA), o TMM10 garante um processo de montagem seguro durante a fabricação de PCB.

O coeficiente de expansão térmica do TMM10 nas direções X, Y e Z é semelhante ao do cobre, proporcionando resistência ao arrastão e ao fluxo de frio, preservando assim suas propriedades mecânicas.

Como placa de gestão térmica, o TMM10 apresenta uma condutividade térmica de 0,76 W/m/K.

Seguindo em frente, o TMM10 tem uma resistência de casca de cobre de 5,0 lbs / polegada (0,9 N / mm) após estresse térmico.

A sua resistência de flexão, tanto na máquina como nas direcções transversais, é de 13,62 Kpsi, e o módulo de flexão mede 1,79 Mpsi.

Para uma espessura de 1,27 mm, a absorção de umidade do material é de 0,09%, enquanto aumenta para 0,2% para uma espessura de 3,18 mm.

A gravidade específica do TMM10 é 2.77, e a sua capacidade térmica específica é de 0,74 J/g/K.

Além disso, o TMM10 é compatível com processos sem chumbo.

Agora, vamos dar uma olhada nas nossas capacidades de PCB com o material TMM10. oferecemos mono-camada, dupla camada, multi-camada, e projetos híbridos.

Os PCB TMM10 estão disponíveis em várias espessuras, incluindo opções comumente usadas como 20 mils, 30 mils, 50 mils e 60 mils.e mais.

O nosso tamanho máximo de PCB em materiais de alta frequência é de 400 mm por 500 mm, para acomodar placas únicas ou vários desenhos em um painel.

Oferecemos máscaras de solda em verde, preto, azul, vermelho, amarelo e outras cores internamente.

Em termos de acabamentos de superfície, fornecemos ouro de imersão, HASL, prata de imersão, estanho de imersão, OSP, ENEPIG e ouro puro para proteger as almofadas SMD.

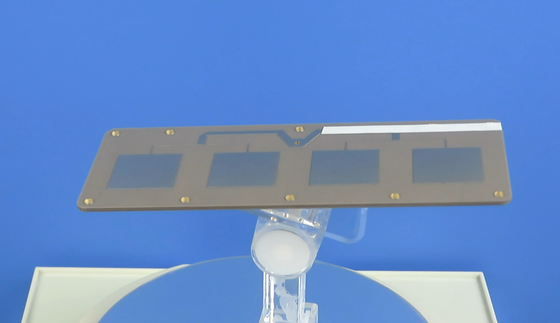

Agora, vamos aproveitar um momento para apreciar um exemplo de PCB TMM10 na tela.Seu trabalho elegante e simplicidade o tornam adequado para várias aplicações, incluindo amplificadores e combinadores de potência, filtros e acopladores, sistemas de comunicação por satélite, antenas de sistemas de posicionamento global e antenas de parches.

Em conclusão, os materiais TMM10 são altamente resistentes aos produtos químicos de processo, reduzindo os danos durante o processo de fabricação de circuitos.Eliminam a necessidade de tratamento com naftanato de sódio antes do revestimento sem eletrolição e permitem ligação de fio confiável devido à sua resina termossível.

Obrigado pela leitura, e até à próxima!
