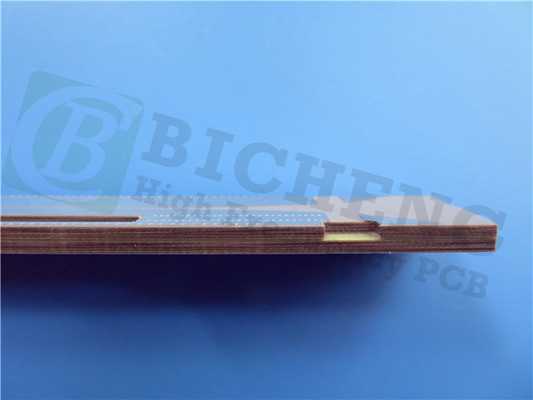

60mil TMM10i placas de circuito RF imersão prata PTFE PCB de microondas

Hoje, vamos discutir o Rogers TMM10i PCB, que é um material isotrópico termo-resistente de microondas ideal para aplicações que exigem alta confiabilidade através do buraco revestido de tira-linha e micro-banda.

Os materiais de microondas termo-resistentes TMM10i são compostos de cerâmica, hidrocarbonetos e polímeros termo-resistentes.Aproveitando as vantagens dos laminados de circuitos de microondas de PTFE, tanto cerâmicos como tradicionais.

Os laminados TMM10i têm um valor TCDk excepcionalmente baixo.permitindo a produção de revestimentos de alta fiabilidade através de furos e alcançando baixos valores de encolhimento por gravaçãoAlém disso, a sua condutividade térmica é aproximadamente o dobro dos laminados tradicionais de PTFE/cerâmica, facilitando a remoção eficaz do calor.

Agora, vamos mergulhar na folha de dados do TMM10i e explorar suas propriedades em mais detalhes.

TMM10i Propriedades típicas:

A partir das propriedades elétricas, o TMM10i tem uma constante dielétrica de processo de 9,80 ± 0,245 na direção Z a 10 GHz (medida usando o IPC-TM-650 2.5.5.5). A sua constante dielétrica de projecto é ligeiramente superior a 9,9 numa faixa de frequências de 8 GHz a 40 GHz (medida pelo método de comprimento de fase diferencial).O seu factor de dissipação na direcção Z a 10 GHz é impressionantemente baixo a 0.002 (medido utilizando o IPC-TM-650 2.5.5.5).

O TMM10i apresenta um baixo coeficiente térmico da constante dielétrica (TCDk) de -43 ppm/°K numa faixa de temperatura de -55°C a 125°C (medido utilizando o IPC-TM-650 2.5.5.5), tornando-o adequado para aplicações que exijam estabilidade térmica, com uma resistência ao isolamento superior a 2000 Gohm (medida com ASTM D257), uma alta resistividade de volume de 2 x 10^8 Mohm.cm,e uma resistividade de superfície de 4 x 10^7 Mohm (ambos medidos com ASTM D257)Além disso, demonstra uma resistência dielétrica de 267 V/mil na direcção Z (medida com o método IPC-TM-650 2).5.6.2), indicando a sua resistência à avaria elétrica.

No que diz respeito às propriedades térmicas, o TMM10i tem uma temperatura de decomposição de 425°C (medida utilizando o TGA ASTM D3850), tornando-o adequado para aplicações a altas temperaturas.Possui um coeficiente de expansão térmica de 19 ppm/K nas direcções X e Y e de 20 ppm/K na direcção Z numa faixa de temperatura de 0 a 140°C (medido com ASTM E 831 IPC-TM-650)., 2.4.41), que corresponde de perto às propriedades térmicas isotrópicas do cobre. A condutividade térmica do TMM10i é de 0,76 W/m/K na direcção Z a 80 °C (medida com ASTM C518),Indicando a sua capacidade de dissipar o calor e facilitar a remoção do calor.

O TMM10i também possui propriedades mecânicas impressionantes.9) Lb/ polegada (N/mm) nas direcções X e Y após tensão térmica do flote de solda (medido utilizando o método IPC-TM-650 2).4.8) e um módulo de flexão de 1,8 Mpsi nas direcções X e Y (medido utilizando ASTM D790).13% para uma espessura de 3.18 mm (0,125") (medido usando ASTM D570), uma gravidade específica de 2,77 (medida usando ASTM D792), e uma capacidade térmica específica de 0,72 J/g/K. Também é compatível com processos sem chumbo.

Agora vamos explorar as capacidades de PCB que oferecemos para TMM10i. Nós fornecemos placas de duas camadas, placas de várias camadas, e tipos híbridos para atender a várias necessidades.incluindo 1 oz (35μm) e 2 oz (70μm)Oferecemos uma gama de espessuras de 15 mil (0,381 mm) a 500 mil (12,70 mm), e o tamanho máximo de PCB que oferecemos é de 400 mm X 500 mm, proporcionando amplo espaço para a maioria dos projetos de circuito.Nós oferecemos várias cores de máscara de solda como verde, preto, azul, amarelo, vermelho e roxo, permitindo flexibilidade nas escolhas de design.Revestidos de ouro puro, ENEPIG e cobre puro, entre outros.

TMM10i encontra aplicações versáteis em circuitos de RF e microondas, amplificadores de potência, filtros e acopladores, sistemas de comunicação por satélite, antenas de sistemas de posicionamento global, antenas de patch,De potência não superior a 50 W, testadores de chips, e muito mais.

Em conclusão, os materiais TMM10i são conhecidos pela sua estabilidade de temperatura, graças à sua matriz de hidrocarbonetos cheia de partículas cerâmicas.Estes enchimentos cerâmicos contribuem para a baixa expansão térmica do TMM10iNo entanto, ao perfurar materiais TMM10i, são necessárias precauções devido à natureza abrasiva do enchimento cerâmico.Recomenda-se evitar altas velocidades da superfície da ferramenta superiores a 500 SFM e baixas cargas de aspas abaixo de 0.002" por rotação para evitar o calor excessivo e o desgaste das ferramentas.

Se estiver interessado em mecanizar laminados TMM10i, ficará satisfeito em saber que eles podem ser encaminhados usando ferramentas de carburo convencionais.você pode alcançar uma vida útil ferramenta de mais de 250 polegadas lineares.

Obrigado pela leitura e até à próxima.
