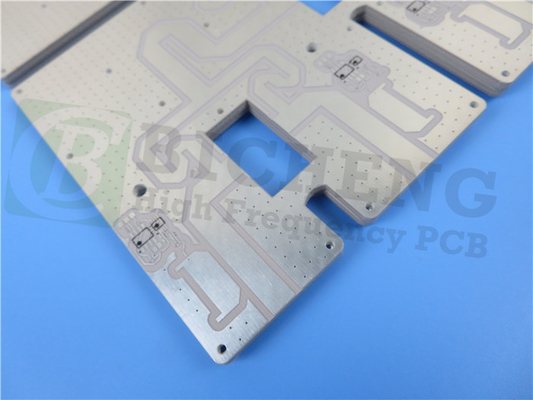

Destacar: | RO3206 Placas de circuitos de PCB,50 milímetros de placa PCB,Tabela de PCB para antenas de microstrip |
---|
Hoje, vamos explorar o mundo dos circuitos de alta frequência RO3206, que são laminados infundidos com cerâmica e reforçados com fibra de vidro.
Esses materiais especialmente concebidos oferecem desempenho elétrico excepcional e estabilidade mecânica a preços competitivos.Uma das principais características que diferencia os materiais de alta frequência RO3206 é a sua maior estabilidade mecânica.
Os laminados RO3206 combinam as vantagens dos laminados de PTFE não tecidos, como uma superfície lisa para tolerâncias de gravação de linhas mais finas, com a resistência e a rigidez dos laminados de PTFE de vidro tecido.Com estes materiais, as placas de circuitos impressos podem ser fabricadas utilizando técnicas de processamento de placas de circuitos PTFE padrão.
Fabricados sob um sistema de qualidade certificado ISO 9002, os laminados RO3206 possuem propriedades impressionantes.
RO3206 Propriedades típicas
A constante dielétrica é uma propriedade crucial deste material. Em uma frequência de 10 GHz e uma temperatura de 23 °C, a constante dielétrica do processo na direção Z é de 6,15 ± 0.15, medida pelo IPC-TM-650 2.5.5.5 Método de ensaio de linha de tração com pinça. Para efeitos de projeto na faixa de frequências de 8 GHz a 40 GHz, a constante dielétrica na direção Z é 6.6, medido utilizando o método de comprimento de fase diferencial.
Outra propriedade importante é o fator de dissipação.0027, medida pelo IPC-TM-650 2.5.5.5 Método de ensaio.
Em termos de estabilidade dimensional, este material tem um bom desempenho. nas direções X e Y, a estabilidade dimensional é de 0,8 mm/m, medida usando o COND A do método de teste ASTM D257.
O RO3206 também apresenta excelentes propriedades elétricas. A resistividade do volume é de 10^3 MΩ•cm, e a resistividade da superfície é de 10^3 MΩ, ambas medidas usando COND A do IPC 2.5.17.1 Método de ensaio
Com um módulo de tração de 462 kpsi nas direcções MD e CMD, conforme testado a 23 °C utilizando o método de ensaio ASTM D638, o RO3206 demonstra uma boa resistência mecânica.
Imóveis | RO3206 | Direção | Unidade | Condição | Método de ensaio |
Constante dielétrica, εr Processo | 6.15 ± 0.15 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
Constante dielétrica, εr Design | 6.6 | Z | - | 8 GHz - 40 GHz | Método de comprimento de fase diferencial |
Fator de dissipação, tan δ | 0.0027 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
Coeficiente térmico de εr | -212 | Z | ppm/°C | 10 GHz 0-100°C | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | 0.8 | X,Y | mm/m | COND A | ASTM D257 |
Resistividade de volume | 10^3 | MΩ•cm | COND A | IPC 2.5.17.1 | |
Resistividade de superfície | 10^3 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo de tração | 462 462 |
MD CMD |
KPSI | 23°C | ASTM D638 |
Absorção de água | < 0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Calor específico | 0.85 | J/g/K | Calculado | ||
Conductividade térmica | 0.67 | - | W/m/K | 80°C | ASTM C518 |
Coeficiente de expansão térmica (-55 a 288 °C) | 13 34 |
X, Y, Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.41 |
Td | 500 | °C | TGA | ASTM D3850 | |
Cores | Tan | ||||
Densidade | 2.7 | gm/cm3 | |||
Resistência da casca de cobre | 10.7 | Plínio | 1 oz. EDC após flutuação de solda | IPC-TM-2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo livre de chumbo Compatível |
- Sim, sim. |
A absorção de água é mínima, medindo menos de 0,1% com base no método de ensaio D24/23 do IPC-TM-650 2.6.2.1 padrão.
O calor específico do RO3206 é calculado em 0,85 J/g/K com base na sua composição química.
Em termos de condutividade térmica, o material apresenta um valor de 0,67 W/m/K a uma temperatura de 80°C, medido pelo método de ensaio ASTM C518.
O coeficiente de expansão térmica é de 13, 13 e 34 ppm/°C nas direcções X, Y e Z, respectivamente.Estas medições foram obtidas a uma temperatura de 23°C e uma humidade relativa de 50%, utilizando o IPC-TM-650 2.4.41 método de ensaio.
A Td (temperatura de decomposição térmica) do RO3206 é de 500°C, determinada pelo método de ensaio TGA, de acordo com a norma ASTM D3850.
O material tem uma densidade de 2,7 g/cm3 e apresenta uma cor bronzeada.
Quando se trata de resistência à casca de cobre, o RO3206 atinge um valor de 10,7 pli quando testado usando 1 onça.4.8 Método de ensaio.
Além disso, o material é compatível com processos sem chumbo e tem uma classificação de inflamabilidade V-0 de acordo com a UL 94.
A nossa capacidade de PCB (RO3206)
Oferecemos uma ampla gama de opções de PCB para RO3206, incluindo placas unilaterais, duplas, multicamadas e híbridas.
Você pode escolher entre pesos de cobre de 1 oz (35 μm) e 2 oz (70 μm), bem como espessuras dielétricas de 25 milímetros (0,635 mm) e 50 milímetros (1,27 mm).
Os tamanhos dos PCB podem chegar a 400 mm x 500 mm, quer como placas únicas, quer como vários tipos num painel.
Oferecemos várias opções de máscaras de solda, incluindo verde, preto, azul, amarelo e vermelho.
Quando se trata de acabamento de superfície, oferecemos ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre nu e acabamentos de ouro puro.
Material de PCB: | Laminados cerâmicos reforçados com fibra de vidro tecida |
Designação | RO3206 |
Constante dielétrica: | 6.15 |
Fator de dissipação | 0.0027 |
Número de camadas: | PCB de lado único, duplo, multi-camadas, PCB híbrido |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
Espessura dielétrica | 25 milímetros (0,635 mm), 50 milímetros (1,27 mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | Ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre nu, ouro puro, etc. |
Conclusão:
Em conclusão, os circuitos de alta frequência RO3206 fornecem uma solução confiável para uma ampla gama de aplicações, graças ao seu notável desempenho elétrico e estabilidade mecânica.De potência não superior a 1000 W, os laminados RO3206 oferecem excelentes propriedades que satisfazem os exigentes requisitos dos circuitos de alta frequência.
