No atual cenário eletrônico acelerado, alcançar uma integridade de sinal superior é primordial.Este laminado avançado combina compósitos de PTFE com microfibras de vidro, criando uma base sólida para os circuitos de RF e microondas.
Composição e características do material
A composição única do RT/duroide 5880 garante um desempenho inigualável.Este PCB é feito sob medida para aplicações de banda larga, permitindo uma comunicação fiável mesmo nos ambientes mais exigentes.
Principais propriedades elétricas
Uma das características destacadas do RT/duroide 5880 é a sua estabilidade em várias faixas de temperatura, com um coeficiente de temperatura da constante dielétrica (TCDk) de -125 ppm/°C.Esta característica é crucial para manter um desempenho consistente, nomeadamente em aplicações que experimentam ciclos térmicos.
| Imóveis |
NT1duroide |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
2.20
2.20±0.02 de espécime. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante dielétrica,εDesenho |
2.2 |
Z |
N/A |
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coeficiente térmico de ε |
- 125 |
Z |
ppm/°C |
- 50°Caté 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistividade de superfície |
3 x 107 |
Z |
- O quê? |
C/96/35/90 |
ASTM D 257 |
| Calor específico |
0.96.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calculado |
| Módulo de tração |
Teste aos 23°C |
Teste a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070 ((156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Estresse extremo |
29(4.2) |
20(2.9) |
X |
| 27 (três).9) |
18(2.6) |
Y |
| Estiramento Final |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo de compressão |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Estresse extremo |
27(3.9) |
22(3.2) |
X |
| 29 ((5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Estiramento Final |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Absorção de umidade |
0.02 |
N/A |
% |
0.62 " (~ 1.6 mm) D48/50 |
ASTM D 570 |
| Conductividade térmica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coeficiente de expansão térmica |
31
48
237 |
X
Y
Z |
ppm/°C |
0 a 100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°CTGA |
N/A |
ASTM D 3850 |
| Densidade |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peel de cobre |
31.2 ((5.5) |
N/A |
Pl ((N/mm) |
1 oz ((35 mm) de folha EDC
após flutuação de solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
N/A |
N/A |
N/A |
N/A |

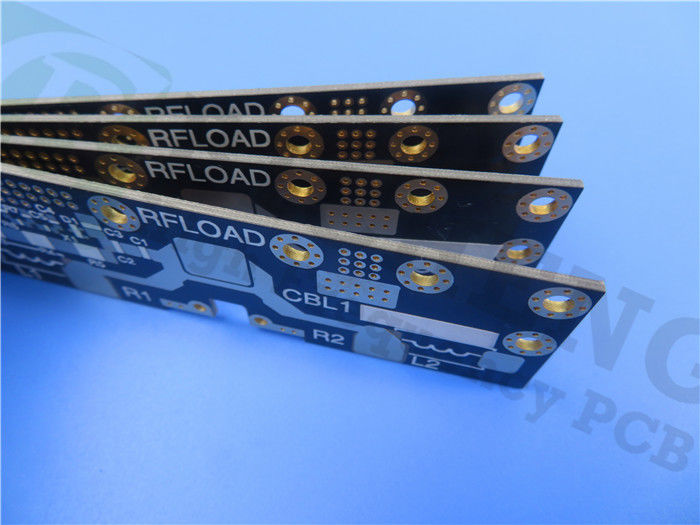

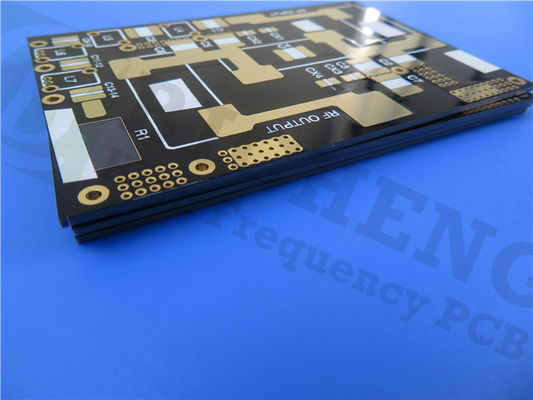

Construção e especificações de PCB
Este PCB é construído como placas rígidas de 2 camadas, com uma espessura de núcleo de 0,787 mm e camadas de cobre de 35 μm.A construção é projetada para otimizar o desempenho, garantindo a facilidade de fabricação, com uma especificação mínima de traço/espaço de 4/4 mils.
Vantagens dos PCB RT/duroide 5880
Os benefícios da utilização do RT/duroid 5880 são numerosos: a sua baixa taxa de absorção de umidade de apenas 0,02% torna-o ideal para ambientes de alta umidade,enquanto a sua resistência química garante longevidade contra solventes e reagentesEsta combinação de propriedades torna o RT/duroid 5880 a solução ideal para designers que procuram confiabilidade e desempenho.
Aplicações em todas as indústrias
O RT/duroid 5880 é versátil, encontrando seu lugar em várias aplicações, como antenas de banda larga de companhias aéreas comerciais, sistemas de orientação e antenas de rádio digital ponto a ponto.Cada aplicação beneficia da capacidade do PCB de manter a integridade do sinal, mesmo em condições difíceis.
Normas de garantia da qualidade e de ensaio
Antes da remessa, cada PCB RT/duroide 5880 passa por um rigoroso teste elétrico de 100%, aderindo aos padrões IPC-Classe-2.que estabelece uma norma para PCB de alto desempenho.
Conclusão: Impacto do RT/duroide 5880 na indústria electrónica
O RT/duroide 5880 PCB é mais do que apenas uma placa de circuito; é um componente transformador que eleva projetos de alta frequência a novas alturas.RT/duroide 5880 está prestes a moldar o futuro da electrónica, tornando-a uma escolha essencial para engenheiros e fabricantes.
