RT / Duroid 6006 2 camadas de placa Solução para projetos de circuitos de baixa perda

RT / Duroid 6006 2 camadas de placa Solução para projetos de circuitos de baixa perda

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Material:
NT1 motor eléctrico
Tamanho do PCB:
650,33 mm x 59,89 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
prata de imersão
Número de camadas:
2-layer
Espessura do PCB:
0,7 mm
Destacar:

RT cartão de 2 camadas

,

Duroide 6006 placa de 2 camadas

,

Conselho de Projetos de Circuitos de Baixa Perda

Descrição do produto

No mundo da eletrônica que avança rapidamente, a necessidade de placas de circuito impresso (PCB) de alto desempenho é primordial.O RT/duroid 6006 PCB destaca-se como uma solução excepcional para aplicações de microondas e circuitos electrónicosEste artigo aprofunda as características, especificações e vantagens do RT/duroide 6006,sublinhando a sua importância no design de circuitos modernos.



Composição e características do material
O RT/duroide 6006 é um composto cerâmico-PTFE que proporciona propriedades dielétricas excepcionais.permite uma redução significativa do tamanho do circuito, mantendo o desempenhoEste elevado Dk permite aos engenheiros projetar circuitos compactos sem comprometer a funcionalidade.



Principais propriedades elétricas
Fator de dissipação: o RT/duroide 6006 possui um baixo fator de dissipação de 0.0027Esta característica é crucial para aplicações que exigem uma elevada eficiência, particularmente em circuitos de RF e microondas.



Estabilidade térmica: Com uma estabilidade térmica superior a 500 °C, o RT/duroide 6006 pode suportar temperaturas extremas, tornando-o adequado para ambientes exigentes.O seu coeficiente térmico da constante dielétrica é de -410 ppm/°C, indicando um desempenho estável numa ampla gama de temperaturas (-50°C a 170°C).


Absorção de umidade: O PCB apresenta uma taxa de absorção de umidade de apenas 0,05%, aumentando sua confiabilidade, especialmente em condições úmidas.Esta baixa absorção de umidade contribui para a longevidade e consistência de desempenho dos circuitos.



Imóveis NT1 motor eléctrico Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 6.15±0.15 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Linha de raios-graves apertada
Constante dielétrica,εDesenho 6.45 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 410 Z ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Resistividade de volume 7 x 107   Mohm.cm A IPC 2.5.17.1
Resistividade de superfície 2 x 107   - O quê? A IPC 2.5.17.1
Propriedades de tração ASTM D638 (0,1/min. taxa de deformação)
Módulo de Young 627(91) 517(75) X Y MPa ((kpsi) A
Estresse extremo 20(2.8) 17(2.5) X Y MPa ((kpsi) A
Estiramento Final 12 a 13 4 a 6 X Y % A
Propriedades de compressão   ASTM D695 (0,05/min. taxa de deformação)
Módulo de Young 1069 (115) Z MPa ((kpsi) A
Estresse extremo 54(7.9) Z MPa ((kpsi) A
Estiramento Final 33 Z %
Módulo flexural 2634 (382) 1951 (283) X MPa ((kpsi) A ASTM D790
Estresse extremo 38 (5.5) X Y MPa ((kpsi) A
Deformação sob carga 0.33 2.1 Z Z % 24h/50°C/7MPa 24h/150°C/7MPa ASTM D261
Absorção de umidade 0.05   % D48/50°C 0,050" ((1,27 mm) de espessura IPC-TM-650 2.6.2.1
Conductividade térmica 0.49   W/m/k 80°C ASTM C518
Coeficiente de expansão térmica 47
34
117
X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.41
Td 500   °C TGA   ASTM D3850
Densidade 2.7   g/cm3   A norma ASTM D792
Calor específico 0.97(0.231)   j/g/k
(BTU/ib/OF)
  Calculado
Peel de cobre 14.3 (2.5)   pli (N/mm) após flutuação de solda IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



Propriedades mecânicas


As características mecânicas do RT/duroide 6006 aumentam ainda mais a sua aplicabilidade:

Modulo de Young: Com valores de 627 MPa na direção X e 517 MPa na direção Y, o material fornece resistência mecânica robusta.


Tensão final: os valores de tensão final de 20 MPa (X) e 17 MPa (Y) indicam a sua capacidade de suportar cargas mecânicas significativas.


Coeficiente de expansão térmica (CTE): os valores de CTE são 47 ppm/°C (X), 34 ppm/°C (Y) e 117 ppm/°C (Z), garantindo a estabilidade dimensional em temperaturas variáveis.



Construção e especificações de PCB
Este PCB possui uma construção bem concebida:

Empilhadeira: PCB rígido de duas camadas
Capa de cobre 1: 35 μm
NT1 motor de combustível
Capa de cobre 2: 35 μm
Dimensões: 65,33 mm x 59,89 mm (±0,15 mm)
Espessura finalizada: 0,7 mm
Revestimento de superfície: prata de imersão, melhorando a soldabilidade e protegendo as camadas de cobre.



Este PCB suporta uma traça/espaço mínima de 5/5 mils e um tamanho mínimo de furo de 0,5 mm, proporcionando flexibilidade no projeto e fabrico.



Vantagens dos PCB RT/duroide 6006
O RT/duroide 6006 oferece uma infinidade de vantagens:

Alta constante dielétrica: facilita projetos compactos sem sacrificar o desempenho.
Características de baixa perda: Ideal para aplicações de alta frequência, garantindo uma transmissão de sinal confiável.
Furtos Reliáveis Revestidos: Melhora a conectividade e a integridade mecânica em projetos de placas de várias camadas.



Material de PCB: Fabricação a partir de materiais de borracha
Designação NT1 motor eléctrico
Constante dielétrica: 6.15
Fator de dissipação 0.0027 10GHz
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB: 10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc.

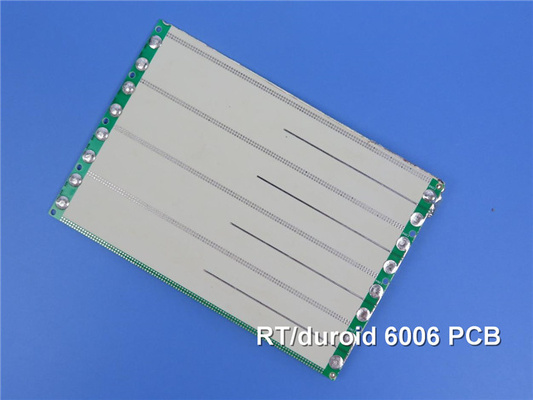

RT / Duroid 6006 2 camadas de placa Solução para projetos de circuitos de baixa perda 0



Diversas aplicações em todas as indústrias
A versatilidade do PCB RT/duroide 6006 torna-o adequado para várias aplicações, incluindo:



Antenas de parche: perfeitas para projetos compactos em comunicação sem fio.
Sistemas de comunicações por satélite: fornecem uma transmissão de sinal fiável em aplicações espaciais.
Amplificadores de potência: Melhora o desempenho em circuitos de RF e microondas.
Sistemas de prevenção de colisões de aeronaves: críticos para a segurança e confiabilidade na tecnologia da aviação.
Sistemas de alerta de radar terrestre: garante informações precisas em aplicações de defesa.



Garantia da qualidade e normas
Cada PCB é submetido a testes rigorosos, incluindo um teste elétrico de 100% antes do envio, aderindo aos padrões IPC-Classe-2.Este compromisso com a qualidade garante que cada unidade entregue cumpra os mais elevados critérios de desempenho.



Conclusão
O RT/duroid 6006 PCB representa um avanço significativo na tecnologia de PCB, oferecendo desempenho inigualável para aplicações de alta frequência.resistência mecânicaA integração do RT/duroid 6006 nos seus projectos permite-lhe maximizar o desempenho, a fiabilidade, a eficiência e a eficiência.e eficiência, abrindo o caminho para a inovação na concepção de microondas e circuitos electrónicos.
