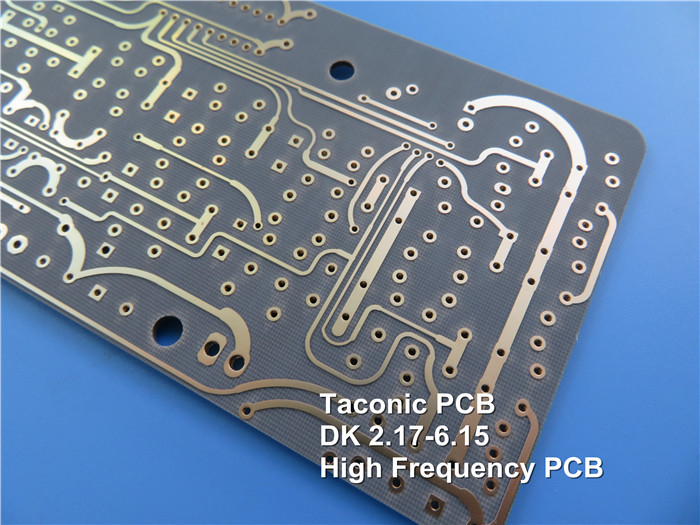

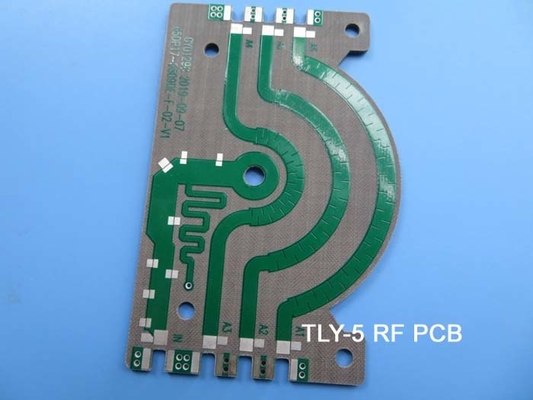

2 camadas TLY-5 imersão de estanho Pcb para o projeto de alta frequência

2 camadas TLY-5 imersão de estanho Pcb para o projeto de alta frequência

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Material:
TLY-5
Tamanho do PCB:
41.52 mm x 40 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Lata da imersão
Número de camadas:
2 camadas
Espessura do PCB:
30 mil
Destacar:

Com um comprimento superior a 50 mm

,

PCB de estanho de imersão de projeto de alta frequência

,

2 Pcb de estanho de imersão por camada

Descrição do produto

Visão geral dos laminados TLY-5
A base do PCB TLY-5 reside na sua composição avançada de laminado, fabricado a partir de fibra de vidro,O TLY-5 oferece uma estabilidade dimensional superior em comparação com os compósitos PTFE convencionais reforçados com fibras picadasEsta estabilidade é fundamental para a fabricação de grandes volumes, onde a consistência e a fiabilidade são primordiais.



Principais características do material

Constante dielétrica (Dk): com um valor de 2,2 e uma tolerância de ±0,02 a 10 GHz/23°C, o PCB TLY-5 garante perda mínima de sinal e desempenho excepcional em ambientes de alta frequência.



Tangente de perda (Df): A apenas 0,0009 a 10 GHz, o baixo fator de dissipação contribui para uma alta integridade do sinal, tornando-o ideal para aplicações que exigem precisão.



Absorção de umidade: uma taxa de absorção de umidade de apenas 0,02% minimiza o risco de degradação do desempenho ao longo do tempo, particularmente em ambientes úmidos.



Benefícios do PCB TLY-5
1- Dimensionalmente estável.
Uma das vantagens mais significativas do PCB TLY-5 é a sua estabilidade dimensional. Esta característica garante que a placa mantenha a sua integridade em condições ambientais variadas,Redução do risco de deformação ou deformidade durante o fabrico ou a operação.



2. Fator de dissipação baixo
A baixa DF do PCB TLY-5 melhora a integridade do sinal, tornando-o adequado para aplicações de alta frequência onde mesmo pequenas perdas podem levar a problemas significativos de desempenho.Esta característica é crucial para sistemas de radar automotivos e antenas de ondas milimétricas.



3. Baixa absorção de umidade
A absorção mínima de umidade do PCB TLY-5 protege contra a degradação do desempenho.Esta característica é especialmente benéfica em aplicações ao ar livre ou em ambientes com níveis de umidade flutuantes.



4. Alta resistência ao descascamento do cobre
O PCB TLY-5 possui alta resistência à casca de cobre, garantindo durabilidade e confiabilidade em aplicações exigentes.Esta característica é essencial para garantir que as camadas condutoras permaneçam intactas sob tensão mecânica.



5Constante Dieletrica Uniforme
A constante dielétrica consistente permite um desempenho previsível, o que é vital para aplicações que exigem precisão na transmissão do sinal.



TLY VALORES TÍPICOS
Imóveis Método de ensaio Unidade Valor Unidade Valor
DK a 10 GHz IPC-650 2.5.5.5   2.2   2.2
Df a 10 GHz IPC-650 2.5.5.5   0.0009   0.0009
Absorção de umidade IPC-650 2.6.2.1 % 0.02 % 0.02
Descomposição dielétrica IPC-650 2.5.6 kV > 45 kV > 45
Força dielétrica ASTM D 149 V/mil 2,693 V/mil 106,023
Resistividade de volume IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms/cm 1010 Mohms/cm 1010
Resistividade de volume IPC-650 2.5.17.1 ((depois da humidade) Mohms/cm 1010 Mohms/cm 109
Resistividade de superfície IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms 108 Mohms 108
Resistividade de superfície IPC-650 2.5.17.1 ((depois da humidade) Mohms 108 Mohms 108
Força flexível (MD) IPC-650 2.4.4 psi 14,057 N/mm2 96.91
Força flexível (CD) IPC-650 2.4.4 psi 12,955 N/mm2 89.32
Resistência à descascagem ((1⁄2 oz. de cobre) IPC-650 2.4.8 Peso/ polegada 11 N/mm 1.96
Resistência à descascagem ((1 oz.CL1 cobre) IPC-650 2.4.8 Peso/ polegada 16 N/mm 2.86
Força de descascagem ((1 oz..CV1 cobre) IPC-650 2.4.8 Peso/ polegada 17 N/mm 3.04
Força da casca IPC-650 2.4.8 (após temperatura elevada) Peso/ polegada 13 N/mm 2.32
Modulo de Young (MD) ASTM D 3039/IPC-650 2.4.19 psi 1.4 x 106 N/mm2 9.65 x 103
Relação de Poisson (MD) ASTM D 3039/IPC-650 2.4.19   0.21   0.21
Conductividade térmica ASTM F 433 W/M*K 0.22 W/M*K 0.22
Estabilidade dimensional IPC-650 2.4.39 (médio após cozimento e esforço térmico) mils/ polegada -Não.038   -Não.038
Estabilidade dimensional ((CD,10mil) IPC-650 2.4.39 (médio após cozimento e esforço térmico) mils/ polegada -Não.031   -Não.031
Densidade ((Gravidade específica) ASTM D 792 g/cm3 2.19 g/cm3 2.19
CTE ((Eixo X)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 26 ppm/°C 26
CTE ((Eixo Y)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 15 ppm/°C 15
CTE ((Eixo Z)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 217 ppm/°C 217
Desgaseamento da NASA ((% TML)     0.01   0.01
NASA Outgassing ((% CVCM)     0.01   0.01
NASA Outgassing ((% WVR)     0.00   0.00
Classificação de inflamabilidade UL-94 UL-94   V-0   V-0



Detalhes da construção
Este PCB é construído como uma placa rígida de duas camadas, especificamente concebida para satisfazer as necessidades de aplicações de alta frequência.
Construção:



Camadas de cobre: cada camada de cobre mede 35 μm, proporcionando uma excelente condutividade.



Material do núcleo: O núcleo TLY-5 tem 0,762 mm (30 mil) de espessura, contribuindo para a estabilidade mecânica da placa.



Dimensões mínimas de traço e buraco: o quadro suporta um traço/espaço mínimo de 4/5 mils e um tamanho mínimo de buraco de 0,3 mm, permitindo desenhos complexos e layouts de alta densidade.



Espessura e Peso: A espessura do painel acabado é de 0,8 mm, com um peso de cobre de 1,4 mils nas camadas externas, garantindo condutividade adequada sem comprometer o tamanho.



Garantia da qualidade
Antes do envio, cada PCB TLY-5 passa por 100% de testes elétricos para garantir a funcionalidade e confiabilidade.



2 camadas TLY-5 imersão de estanho Pcb para o projeto de alta frequência 0



Aplicações do PCB TLY-5
O PCB TLY-5 é versátil e ideal para uma ampla gama de aplicações, incluindo:



Radar Automotivo: crítico para sistemas avançados de assistência ao condutor (ADAS), o TLY-5 PCB suporta sinais de alta frequência necessários para detecção e navegação precisas.



Comunicações por satélite e celular: as suas baixas perdas e características estáveis tornam-na adequada para dispositivos de comunicação que operam em ambientes difíceis.



Amplificadores de potência: O PCB TLY-5 foi projetado para lidar com altos níveis de potência, tornando-se uma excelente escolha para amplificar sinais em várias aplicações.



LNBs, LNAs e LNCs: Estes componentes são essenciais na tecnologia de satélite, e o TLY-5 PCB garante um desempenho ideal na recepção e processamento de sinal.



Aplicações aeroespaciais: com sua construção leve e estável, o TLY-5 PCB é uma escolha confiável para eletrônicos aeroespaciais, onde o desempenho e a confiabilidade são críticos.



Aplicações em bandas Ka, E e W: o PCB TLY-5 é projetado para operar efetivamente nessas bandas de alta frequência, tornando-o adequado para tecnologias de comunicação de ponta.



Conclusão
O PCB TLY-5 representa um avanço significativo na tecnologia de placas de circuito impresso.e desempenho dielétrico excepcional, torná-lo a solução ideal para aplicações de alta frequência em várias indústrias.O TLY-5 PCB está pronto para enfrentar os desafios das demandas eletrónicas de amanhã.

Para engenheiros e fabricantes que procuram uma solução de PCB confiável e de alto desempenho, o TLY-5 é um investimento em qualidade e inovação que impulsionará o sucesso no cenário competitivo de hoje.



2 camadas TLY-5 imersão de estanho Pcb para o projeto de alta frequência 1

produtos
Detalhes dos produtos
2 camadas TLY-5 imersão de estanho Pcb para o projeto de alta frequência
MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Material:
TLY-5
Tamanho do PCB:
41.52 mm x 40 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Lata da imersão
Número de camadas:
2 camadas
Espessura do PCB:
30 mil
Quantidade de ordem mínima:
1pcs
Preço:
USD9.99-99.99/PCS
Detalhes da embalagem:
Sacos de vácuo+Cartões
Tempo de entrega:
8-9 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
5000 PCS por mês
Destacar

Com um comprimento superior a 50 mm

,

PCB de estanho de imersão de projeto de alta frequência

,

2 Pcb de estanho de imersão por camada

Descrição do produto

Visão geral dos laminados TLY-5
A base do PCB TLY-5 reside na sua composição avançada de laminado, fabricado a partir de fibra de vidro,O TLY-5 oferece uma estabilidade dimensional superior em comparação com os compósitos PTFE convencionais reforçados com fibras picadasEsta estabilidade é fundamental para a fabricação de grandes volumes, onde a consistência e a fiabilidade são primordiais.



Principais características do material

Constante dielétrica (Dk): com um valor de 2,2 e uma tolerância de ±0,02 a 10 GHz/23°C, o PCB TLY-5 garante perda mínima de sinal e desempenho excepcional em ambientes de alta frequência.



Tangente de perda (Df): A apenas 0,0009 a 10 GHz, o baixo fator de dissipação contribui para uma alta integridade do sinal, tornando-o ideal para aplicações que exigem precisão.



Absorção de umidade: uma taxa de absorção de umidade de apenas 0,02% minimiza o risco de degradação do desempenho ao longo do tempo, particularmente em ambientes úmidos.



Benefícios do PCB TLY-5
1- Dimensionalmente estável.
Uma das vantagens mais significativas do PCB TLY-5 é a sua estabilidade dimensional. Esta característica garante que a placa mantenha a sua integridade em condições ambientais variadas,Redução do risco de deformação ou deformidade durante o fabrico ou a operação.



2. Fator de dissipação baixo
A baixa DF do PCB TLY-5 melhora a integridade do sinal, tornando-o adequado para aplicações de alta frequência onde mesmo pequenas perdas podem levar a problemas significativos de desempenho.Esta característica é crucial para sistemas de radar automotivos e antenas de ondas milimétricas.



3. Baixa absorção de umidade
A absorção mínima de umidade do PCB TLY-5 protege contra a degradação do desempenho.Esta característica é especialmente benéfica em aplicações ao ar livre ou em ambientes com níveis de umidade flutuantes.



4. Alta resistência ao descascamento do cobre
O PCB TLY-5 possui alta resistência à casca de cobre, garantindo durabilidade e confiabilidade em aplicações exigentes.Esta característica é essencial para garantir que as camadas condutoras permaneçam intactas sob tensão mecânica.



5Constante Dieletrica Uniforme
A constante dielétrica consistente permite um desempenho previsível, o que é vital para aplicações que exigem precisão na transmissão do sinal.



TLY VALORES TÍPICOS
Imóveis Método de ensaio Unidade Valor Unidade Valor
DK a 10 GHz IPC-650 2.5.5.5   2.2   2.2
Df a 10 GHz IPC-650 2.5.5.5   0.0009   0.0009
Absorção de umidade IPC-650 2.6.2.1 % 0.02 % 0.02
Descomposição dielétrica IPC-650 2.5.6 kV > 45 kV > 45
Força dielétrica ASTM D 149 V/mil 2,693 V/mil 106,023
Resistividade de volume IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms/cm 1010 Mohms/cm 1010
Resistividade de volume IPC-650 2.5.17.1 ((depois da humidade) Mohms/cm 1010 Mohms/cm 109
Resistividade de superfície IPC-650 2.5.17.1 ((após temperatura elevada.) Mohms 108 Mohms 108
Resistividade de superfície IPC-650 2.5.17.1 ((depois da humidade) Mohms 108 Mohms 108
Força flexível (MD) IPC-650 2.4.4 psi 14,057 N/mm2 96.91
Força flexível (CD) IPC-650 2.4.4 psi 12,955 N/mm2 89.32
Resistência à descascagem ((1⁄2 oz. de cobre) IPC-650 2.4.8 Peso/ polegada 11 N/mm 1.96
Resistência à descascagem ((1 oz.CL1 cobre) IPC-650 2.4.8 Peso/ polegada 16 N/mm 2.86
Força de descascagem ((1 oz..CV1 cobre) IPC-650 2.4.8 Peso/ polegada 17 N/mm 3.04
Força da casca IPC-650 2.4.8 (após temperatura elevada) Peso/ polegada 13 N/mm 2.32
Modulo de Young (MD) ASTM D 3039/IPC-650 2.4.19 psi 1.4 x 106 N/mm2 9.65 x 103
Relação de Poisson (MD) ASTM D 3039/IPC-650 2.4.19   0.21   0.21
Conductividade térmica ASTM F 433 W/M*K 0.22 W/M*K 0.22
Estabilidade dimensional IPC-650 2.4.39 (médio após cozimento e esforço térmico) mils/ polegada -Não.038   -Não.038
Estabilidade dimensional ((CD,10mil) IPC-650 2.4.39 (médio após cozimento e esforço térmico) mils/ polegada -Não.031   -Não.031
Densidade ((Gravidade específica) ASTM D 792 g/cm3 2.19 g/cm3 2.19
CTE ((Eixo X)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 26 ppm/°C 26
CTE ((Eixo Y)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 15 ppm/°C 15
CTE ((Eixo Z)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 217 ppm/°C 217
Desgaseamento da NASA ((% TML)     0.01   0.01
NASA Outgassing ((% CVCM)     0.01   0.01
NASA Outgassing ((% WVR)     0.00   0.00
Classificação de inflamabilidade UL-94 UL-94   V-0   V-0



Detalhes da construção
Este PCB é construído como uma placa rígida de duas camadas, especificamente concebida para satisfazer as necessidades de aplicações de alta frequência.
Construção:



Camadas de cobre: cada camada de cobre mede 35 μm, proporcionando uma excelente condutividade.



Material do núcleo: O núcleo TLY-5 tem 0,762 mm (30 mil) de espessura, contribuindo para a estabilidade mecânica da placa.



Dimensões mínimas de traço e buraco: o quadro suporta um traço/espaço mínimo de 4/5 mils e um tamanho mínimo de buraco de 0,3 mm, permitindo desenhos complexos e layouts de alta densidade.



Espessura e Peso: A espessura do painel acabado é de 0,8 mm, com um peso de cobre de 1,4 mils nas camadas externas, garantindo condutividade adequada sem comprometer o tamanho.



Garantia da qualidade
Antes do envio, cada PCB TLY-5 passa por 100% de testes elétricos para garantir a funcionalidade e confiabilidade.



2 camadas TLY-5 imersão de estanho Pcb para o projeto de alta frequência 0



Aplicações do PCB TLY-5
O PCB TLY-5 é versátil e ideal para uma ampla gama de aplicações, incluindo:



Radar Automotivo: crítico para sistemas avançados de assistência ao condutor (ADAS), o TLY-5 PCB suporta sinais de alta frequência necessários para detecção e navegação precisas.



Comunicações por satélite e celular: as suas baixas perdas e características estáveis tornam-na adequada para dispositivos de comunicação que operam em ambientes difíceis.



Amplificadores de potência: O PCB TLY-5 foi projetado para lidar com altos níveis de potência, tornando-se uma excelente escolha para amplificar sinais em várias aplicações.



LNBs, LNAs e LNCs: Estes componentes são essenciais na tecnologia de satélite, e o TLY-5 PCB garante um desempenho ideal na recepção e processamento de sinal.



Aplicações aeroespaciais: com sua construção leve e estável, o TLY-5 PCB é uma escolha confiável para eletrônicos aeroespaciais, onde o desempenho e a confiabilidade são críticos.



Aplicações em bandas Ka, E e W: o PCB TLY-5 é projetado para operar efetivamente nessas bandas de alta frequência, tornando-o adequado para tecnologias de comunicação de ponta.



Conclusão
O PCB TLY-5 representa um avanço significativo na tecnologia de placas de circuito impresso.e desempenho dielétrico excepcional, torná-lo a solução ideal para aplicações de alta frequência em várias indústrias.O TLY-5 PCB está pronto para enfrentar os desafios das demandas eletrónicas de amanhã.

Para engenheiros e fabricantes que procuram uma solução de PCB confiável e de alto desempenho, o TLY-5 é um investimento em qualidade e inovação que impulsionará o sucesso no cenário competitivo de hoje.



2 camadas TLY-5 imersão de estanho Pcb para o projeto de alta frequência 1
