MOQ: | 1pcs |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS POR MÊS |
No panorama da eletrónica em constante evolução, a demanda por fiabilidade e desempenho de alta frequência continua a crescer.especificamente concebidos para satisfazer estas exigênciasEste artigo aprofunda os detalhes complexos do WL-CT338, destacando a sua composição, características, aplicações e vantagens em relação aos materiais concorrentes.
1Introdução ao WL-CT338

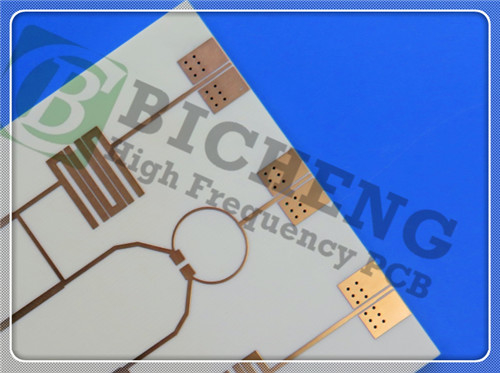

O PCB WL-CT338 é um produto sofisticado fabricado a partir de laminados revestidos de cobre revestidos de tecido de fibra de vidro cerâmica de polímero orgânico.A sua estrutura baseada em resina termo-resistente é meticulosamente composta de resina de hidrocarbonetos, cerâmica e tecido de fibra de vidro, que trabalham em conjunto para alcançar desempenho de baixa perda essencial para aplicações de alta frequência.O projeto deste PCB facilita técnicas de processamento semelhantes às utilizadas com materiais FR4, proporcionando uma alternativa fácil de usar aos materiais tradicionais de PTFE.
Composição e características
A camada dielétrica do WL-CT338 combina resina de hidrocarbonetos e cerâmica composta, garantindo:
- Baixa perda: ideal para projetos de alta frequência, reduzindo a degradação do sinal.
- Resistência a altas temperaturas: com uma temperatura de transição do vidro (Tg) superior a 280°C, é adequado para ambientes onde a estabilidade térmica é crucial.
- Estabilidade de temperatura: apresenta um coeficiente de temperatura estável da constante dielétrica, garantindo um desempenho consistente em temperaturas variáveis.
2Características principais
Propriedades dielétricas
O WL-CT338 possui características dielétricas impressionantes:
- Constante dielétrica: 3,38 a 10 GHz e 23°C, proporcionando um excelente equilíbrio entre velocidade e perda de sinal.
- Fator de dissipação: um baixo fator de dissipação de 0,0029 a 10 GHz minimiza a perda de energia em aplicações de alta frequência.
Gestão térmica
O WL-CT338 possui:
- Conductividade térmica: uma condutividade térmica nominal de 0,7 W/MK garante uma dissipação de calor eficiente, protegendo componentes sensíveis.
- Baixa expansão térmica: o CTE de cobre combinado (Coeficiente de Expansão Térmica) no eixo X (14 ppm/°C), eixo Y (16 ppm/°C) e eixo Z (50 ppm/°C) promove a integridade estrutural e a fiabilidade.
Resistência à umidade
Com uma taxa de absorção de umidade de apenas 0,04%, o WL-CT338 foi projetado para suportar ambientes úmidos, mantendo o desempenho elétrico e a longevidade.
3Detalhes da construção do PCB
Dispõe de um robusto empilhamento de PCB rígido de 2 camadas:
- Camadas de cobre: duas camadas de cobre de 35 μm que se juntam a uma camada de material dielétrico WL-CT338 de 0,762 mm (30 mil).
- Dimensões: a placa mede 68,5 mm x 108,3 mm com uma espessura final de 0,6 mm.
- Especificações do traço e do buraco: concebido com um traço/espaço mínimo de 4/6 milímetros e um tamanho mínimo do buraco de 0,3 mm, para acomodar vários tipos de componentes.
Finalização da superfície e garantia da qualidade
O acabamento da superfície é alcançado através de platina de prata de imersão, complementada por máscaras de solda verde e silkscreen branco para maior visibilidade.Cada PCB é submetido a um rigoroso teste elétrico de 100% antes da expedição, assegurando que cada unidade cumpra normas de qualidade elevadas.
4. Aplicações
O PCB WL-CT338 é versátil, com aplicações que abrangem várias indústrias:
- Telecomunicações: Ideal para antenas de estações base e sistemas de comunicação por satélite, onde a integridade do sinal é primordial.
- Automóveis: Usados em radares, sensores e sistemas de navegação, contribuindo para o avanço da tecnologia automotiva.
- Tecnologia de RF: Suporta amplificadores de potência e dispositivos de RF, garantindo uma operação fiável em cenários de alta frequência.
- WIMAX e antenas distribuídas: adequadas para sistemas de comunicação sem fios modernos, melhorando a conectividade e o desempenho.
5Por que escolher WL-CT338?
O PCB WL-CT338 não é apenas um produto; representa um compromisso com a qualidade, o desempenho e a inovação.
- Facilidade de processamento: técnicas de processamento semelhantes aos materiais FR4 simplificam a concepção e a produção.
- Desempenho consistente: a elevada estabilidade das propriedades dielétricas garante uma funcionalidade fiável em aplicações exigentes.
- Disponibilidade global: o WL-CT338 está disponível em todo o mundo, tornando-o acessível para diversos projectos.
Conclusão
Em resumo, o PCB WL-CT338 da Wangling é uma solução de ponta para projetos de alta frequência, que combina materiais avançados com uma construção robusta.combinado com a sua versatilidade em aplicações, torná-lo uma excelente escolha para engenheiros e fabricantes que procuram melhorar os seus projetos eletrónicos.O WL-CT338 vai, sem dúvida, desempenhar um papel fundamental na formação do futuro dos circuitos de alta frequência.
