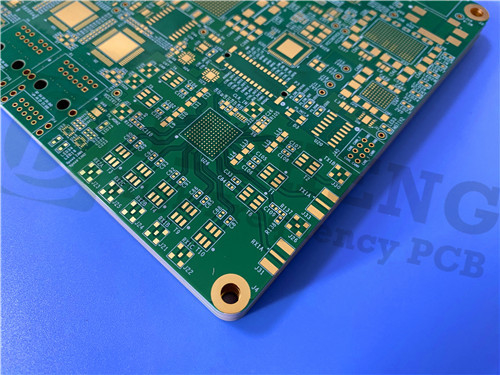

M6 High Speed PCB Low Loss Multilayer 2mm Impedância

Temos o prazer de apresentar um PCB de alta velocidade com laminados Megtron 6 (M6), que foi especificamente concebido para aplicações na comunicação 5G, radar de ondas milimétricas, servidores de alta velocidade,e computação de alto desempenho (HPC)Com as suas propriedades eléctricas e térmicas excepcionais, o laminado M6 garante um desempenho superior na transmissão de sinais de alta frequência, tornando-o uma escolha ideal para dispositivos eletrónicos avançados.

Características principais do Megtron 6 (M6)
O laminado M6 destaca-se no mercado devido à sua combinação única de propriedades, tornando-se um material preferido para aplicações de alta frequência e alta velocidade.Aqui estão algumas de suas características marcantes:

1Baixa perda dielétrica (Df):

Fator de dissipação: 0,002 a 1 GHz/23°C, 0,0037 a 13 GHz

Assegura perda mínima de sinal, tornando-o ideal para aplicações de alta frequência.

2Constante dielétrica estável (Dk):

Dk: 3,4 a 1 GHz/23°C, 3,34 a 13 GHz

Fornece uma transmissão de sinal consistente numa ampla gama de frequências.

3Excelente fiabilidade térmica:

Valor de Tg elevado: > 185°C (método DSC), 210°C (método DMA)

Temperatura de decomposição térmica (Td): 410°C (método TGA)

Assegura estabilidade em condições de alta temperatura, tornando-o adequado para ambientes exigentes.

4Baixo coeficiente de expansão térmica (CTE):

Eixo X/Y: 16 ppm/°C, e eixo Z: 45 ppm/°C

Reduz o risco de deformação ou de laminação durante o ciclo térmico.

5Compatibilidade com FR-4 Processamento:

Não é necessário equipamento especial, reduzindo os custos de produção e simplificando a fabricação.

6. RoHS e conformidade sem halogênio:

Cumprir os padrões ambientais globais para a fabricação ecológica.

7Classificação de inflamabilidade: UL 94V-0

Assegura a segurança e a fiabilidade em ambientes de alta temperatura e de alto stress.

Detalhes do empilhamento de PCB rígidos de 16 camadas
O laminado M6 suporta projetos de PCB multicamadas de 4 a 30, tornando-o adequado para requisitos de circuitos complexos.

Capas de cobre: 35 μm (capas externas), 17 μm (capas internas)

Material de preparação: R-5670(G)

Material do núcleo: M6 R5775G ((HVLP))

Espessura do painel: 2,0 mm

Revestimento de superfície: ouro de imersão em níquel sem eléctro (ENIG)

Máscara de solda: verde (de cima e de baixo)

Tela de seda: Branco (de cima e de baixo)

Espessura de revestimento: 25 μm

Traço/Espaço mínimo: 3/4 milis

Tamanho mínimo do buraco: 0,2 mm

Controle da impedância
O laminado M6 garante um controlo preciso da impedância para aplicações de alta frequência:

Impedância de extremidade única:

75Ω (L1, 11,8 mils, camada de referência 4)

50Ω (L1/L16, 5,9 mils, camadas de referência 2/15)

Impedância diferencial:

100Ω (L1, 5,9 mils/7,87 mils, camada de referência 2)

100Ω (L10/L12, 3,94 mils/5,9 mils, camadas de referência 9/11/13)

Detalhes da construção do PCB
Dimensões da placa: 110 mm x 110 mm (± 0,15 mm)

Peso de cobre acabado: 1 oz (camadas externas), 0,5 oz/1 oz (camadas internas)

Via de preenchimento: vias preenchidas e cobertas de 0,2 mm

Testes elétricos: 100% testados antes da expedição

Padrão de qualidade: IPC-Classe-2

Aplicações típicas
O laminado Megtron 6 (M6) R-5775 é amplamente utilizado nas seguintes indústrias:

Comunicação 5G: antenas de ondas milimétricas, front-ends de RF para AAU (Active Antenna Unit).

Eletrónica automóvel: radar de ondas milimétricas de 77 GHz, ADAS (Sistemas Avançados de Assistência ao Condutor).

Centros de dados: placas-mãe de servidores de alta velocidade, PCBs de módulo óptico 400G/800G.

Aeronáutica: placas de circuitos de alta frequência para comunicações por satélite e sistemas de radar.

Eletrônicos de consumo: roteadores Wi-Fi 6E/7, dispositivos AR/VR.

Por que escolher o PCB Megtron 6 (M6)?
Alto desempenho: Otimizado para aplicações de alta frequência e alta velocidade.

Rentabilidade: compatível com a tecnologia de processamento tradicional FR-4.

Confiabilidade: As excelentes propriedades térmicas e elétricas garantem estabilidade a longo prazo.

Disponibilidade mundial: Pronto para envio em todo o mundo

Contacte-nos para perguntas
Se procura PCBs de alta qualidade com laminado Megtron 6 (M6), estamos aqui para ajudar.Temos a experiência para fornecer soluções confiáveis e rentáveis.
