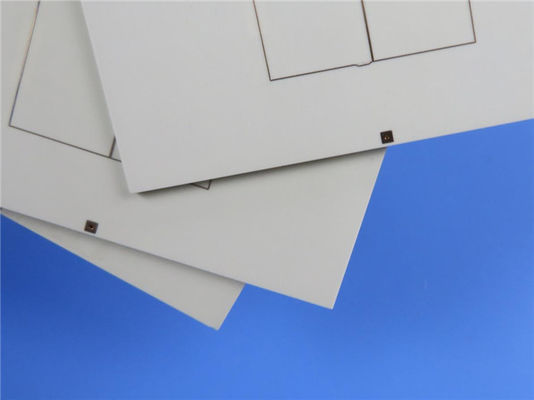

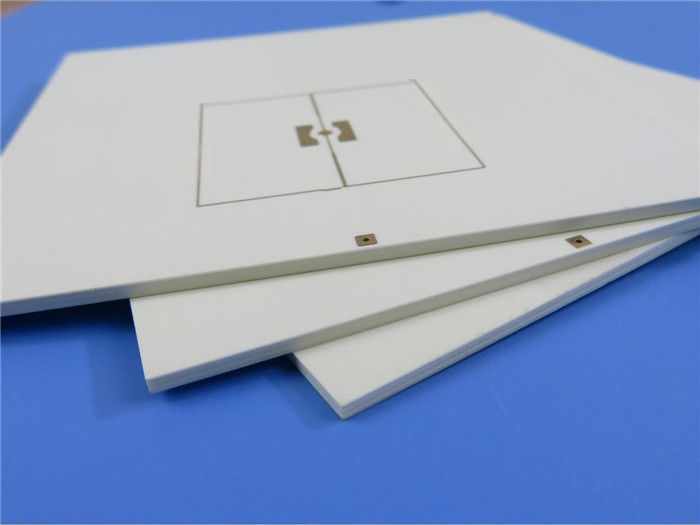

Apresentamos o nosso PCB híbrido excepcional, combinando as características avançadas dos materiais Rogers RO4003C e Shengyi S1000-2.baixa perda, e custo-eficácia, tornando-a uma escolha ideal para uma ampla gama de aplicações, incluindo antenas de rádio digitais ponto a ponto, antenas de estações base de telefonia celular, sistemas de radar automotivos,e muito mais.
RO4003C Características:
Os laminados RO4003C da Rogers são materiais cerâmicos/hidrocarbonetos revestidos de vidro fabricados exclusivamente para fornecer desempenho elétrico e fabricabilidade excepcionais.
- Controle rigoroso da constante dielétrica: o RO4003C assegura um controlo preciso da constante dielétrica (Dk) com um valor de 3,38 +/- 0.05, proporcionando uma transmissão de sinal fiável.
- Tangente de baixa perda: com um fator de dissipação de 0,0027 a 10 GHz, o RO4003C minimiza a perda de sinal e apresenta um excelente desempenho de alta frequência.
- CTE baixo no eixo Z: o RO4003C apresenta um baixo coeficiente de expansão térmica (CTE) de 46 ppm/°C no eixo Z, garantindo uma destacada estabilidade dimensional e fiabilidade.
| Imóveis |
RO4003C |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.55 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.3 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
1.05
(6.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
N/A |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
S1000-2 Características:
Os materiais S1000-2 da Shengyi são laminados FR-4 compatíveis sem chumbo conhecidos por sua alta resistência térmica, baixa CTE e excelente confiabilidade através do buraco.
- Alta resistência térmica e Tg: S1000-2 possui uma elevada temperatura de transição do vidro (Tg) de 170°C (DSC), tornando-o adequado para aplicações com temperaturas de funcionamento elevadas.Também apresenta excelente bloqueio UV e compatibilidade AOI.
- CTE baixo no eixo Z: com uma CTE baixa de 45 ppm/°C antes de Tg, o S1000-2 proporciona uma estabilidade dimensional excepcional, garantindo um desempenho fiável em várias condições.
- Excelentes propriedades mecânicas e elétricas: o S1000-2 oferece um excelente desempenho anti-CAF (Filamento Anódico Condutor), baixa absorção de água de 0,1%, e uma fiabilidade confiável através do buraco.
Construção de PCB híbridos:
Este PCB híbrido combina os benefícios dos materiais RO4003C e S1000-2 para atender a requisitos específicos.é usado estrategicamente em áreas críticas, como linhas de transmissão de RF e caminhos de sinal sensíveisO S1000-2, um material FR-4 rentável e versátil, é empregado em outras áreas do PCB onde o desempenho de alta frequência não é tão crucial, como distribuição de energia e suporte mecânico.Este projeto híbrido alcança um equilíbrio entre desempenho e custo-eficácia.
Construção e especificações do PCB:
Este PCB híbrido apresenta uma construção rígida de 6 camadas, meticulosamente concebida para atender às exigências mais exigentes.
- Dimensões das placas: As dimensões dos PCB são mantidas com precisão em 82,5 mm x 66 mm (1 PCS) com uma tolerância de +/- 0,15 mm.
- Traça/espaço e tamanho do buraco: o tamanho mínimo do traço/espaço é de 4/6 mils, permitindo um encaminhamento fino.
- Configuração do empilhadeiro: O empilhadeiro é constituído por camadas de cobre, núcleos RO4003C e S1000-2, e camadas de prepreg, proporcionando um desempenho e uma fiabilidade ideais.
- Espessura e peso de cobre do painel acabado: a espessura do painel acabado é de 1,1 mm, garantindo durabilidade.
- Revestimento e acabamento de superfície: a espessura do revestimento é de 20 μm, garantindo uma interligação fiável.fornecendo excelente soldabilidade e resistência à corrosão.
- Silkscreen e Solder Mask: o silkscreen superior é de cor branca, aumentando a visibilidade do componente. O silkscreen inferior não é aplicado. As máscaras de soldagem superior e inferior são de verde fosco,oferecendo uma proteção confiável.
- Ensaios elétricos e padrão de qualidade: cada PCB é submetido a um teste elétrico completo de 100% para garantir uma funcionalidade óptima.assegurar a fiabilidade e o desempenho consistente.
Arte, Disponibilidade e Aplicações:
Este PCB híbrido com materiais RO4003C e S1000-2 é compatível com a arte Gerber RS-274-X, garantindo uma integração perfeita no seu fluxo de trabalho de design.fornecer fácil acesso aos projetistas e fabricantes que procuram soluções de PCB de primeira linha.
Desbloqueie todo o potencial das suas aplicações de alta frequência com o nosso PCB híbrido avançado.e rentabilidade ao escolher a nossa solução híbridaLevante seus projetos para novas alturas e aproveite os benefícios dos materiais RO4003C e S1000-2.
