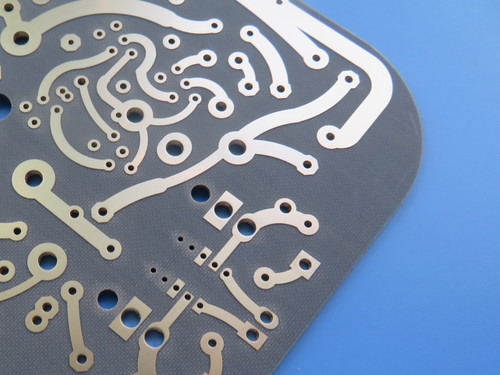

F4BM220 PCB 2 camada 1.575mm 1 oz de cobre ENIG finalizado

No exigente mundo da RF e da eletrónica de microondas, a integridade do sinal e a estabilidade do material são primordiais.construído com o laminado de PTFE/fibra de vidro avançado F4BM220 da Wangling, oferece um desempenho excepcional de alta frequência para sistemas críticos de comunicação e radar.Este PCB é projetado para atender às exigências rigorosas das aplicações de RF modernas.

Construção de precisão e principais especificações

Material de base: composto de PTFE/fibra de vidro de alto desempenho F4BM220 para características de RF superiores

Número de camadas: 2 camadas com capacidade de 4/6 mil traça/espaço

Dimensões da placa: 130,5 mm × 103 mm (tolerância ± 0,15 mm)

Tamanho mínimo do buraco: 0,3 mm (perfuração mecânica)

Espessura finalizada: 1,7 mm (núcleo de 1,575 mm com camadas de cobre de 35 μm)

Revestimento de superfície: ENIG (Electroless Nickel Immersion Gold) para soldagem confiável

Espessura de revestimento: 20 μm para interligações duráveis

Testes elétricos: 100% testados antes da expedição

Otimizado para o desempenho de RF
O empilhamento de duas camadas é cuidadosamente concebido para a máxima integridade do sinal:

Camada superior: folha de cobre ED de 35 μm

Núcleo: laminado F4BM220 de 1,575 mm (composto de PTFE/fibra de vidro)

Camada inferior: folha de cobre ED de 35 μm

Considerações especiais de conceção:

Sem máscara de solda ou serigrafia para minimizar as interferências dielétricas

Todas as vias são por-buraco (sem vias cegas/enterradas)

Finalização de superfície limpa para um desempenho RF ideal

Por que escolher o material F4BM220?
Características superiores de alta frequência


Constante dielétrica (Dk): 2,2 ± 0,04 @ 10 GHz - estabilidade excepcional para um controlo preciso da impedância

Perda ultra-baixa: Fator de dissipação (Df) de 0,001 a 10 GHz para degradação mínima do sinal

Estabilidade térmica: CTE de 25 ppm/°C (eixo x), 34 ppm/°C (eixo y) para garantir a fiabilidade das dimensões

Resistência à humidade: Absorção ≤ 0,08% para um desempenho constante em ambientes variados

Características de confiabilidade melhoradas
Classificação de inflamabilidade UL-94 V0 para conformidade com a segurança

Excelente resistência à temperatura (intervalo de funcionamento de - 55°C a 288°C)

Coeficiente térmico de Dk: -142 ppm/°C (-55°C a 150°C) para um desempenho estável

Aplicações ideais
Este PCB é especificamente concebido para aplicações de alta frequência, incluindo:

Sistemas de comunicação de microondas e RF

Outros aparelhos de transmissão

Equipamento de comunicação por satélite

Antenas e redes de alimentação das estações de base

Sistemas de radar e antenas de matriz em fase

Outros aparelhos de ligação

Garantia da qualidade e disponibilidade global
Mantemos padrões de qualidade rigorosos para garantir um desempenho confiável:

Conforme as normas IPC-Classe 2

Aceita arquivos de arte Gerber RS-274-X

Disponibilidade mundial com opções de envio confiáveis
