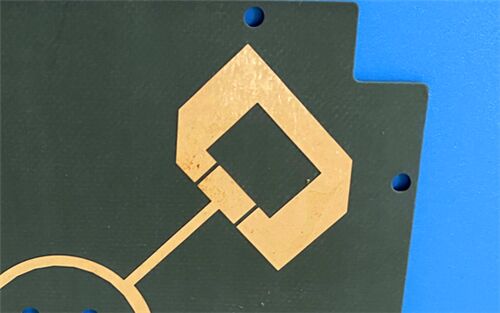

PCB RF F4BME217 de alto desempenho de 1 mm de espessura, placa de 2 camadas

Procurando uma PCB RF rígida de 2 camadas de alto desempenho projetada para atender às demandas de aplicações desafiadoras de microondas, RF e radar? Este PCB RF rígido de 2 camadas é construído com F4BME217 da Wangling - um laminado composto de PTFE de alto desempenho - projetado para fornecer propriedades elétricas consistentes e superiores, ao mesmo tempo que satisfaz as necessidades de precisão de projetos de alta frequência. Aderindo aos padrões de qualidade IPC-Class 2, esta PCB garante desempenho confiável para aplicações críticas, como sistemas de comunicação via satélite, antenas de estação base, deslocadores de fase e antenas phased array. Com forte foco na precisão, desempenho de baixas perdas e adaptabilidade de projeto, ele se destaca como a opção ideal para engenheiros e equipes de compras em busca de um substrato doméstico confiável e de alto desempenho para projetos de RF e micro-ondas de alta precisão.

Especificações de PCB

Pilha de PCB-configuração

Formato e disponibilidade da arte

Formato de arte: Gerber RS-274-X – O formato padrão da indústria para fabricação de PCB, garantindo compatibilidade com todos os principais softwares de projeto e fabricação.

Disponibilidade: Em todo o mundo – Fornecemos remessas globais para atender às necessidades de engenheiros e fabricantes em todo o mundo, com prazos de entrega que atendem aos padrões do setor.

Substrato F4BME217: a chave para um desempenho de RF excepcional

O laminado composto PTFE F4BME217 da Wangling serve como a espinha dorsal do desempenho superior de nossa PCB, projetado para atender às demandas de aplicações desafiadoras de RF, microondas e radar:

O F4BME217 da Wangling é um laminado composto de PTFE de alto desempenho desenvolvido para aplicações exigentes de RF e microondas. Formulado com precisão a partir de tecido de fibra de vidro, resina PTFE e filme, oferece propriedades elétricas consistentes e superiores. Como material de próxima geração, supera o seu antecessorF4BM220por uma margem significativa, oferecendo menor perda dielétrica, maior resistência de isolamento e maior estabilidade. Ele atua como uma alternativa doméstica confiável e de alto desempenho aos laminados importados comparáveis.

F4BME217 é revestido com cobre com folha de tratamento reverso (RTF). Essa configuração oferece desempenho superior de baixo PIM (Intermodulação Passiva), permite gravação mais precisa de circuitos de linhas finas e reduz a perda de condutores, tornando-a ideal para projetos de RF e micro-ondas de alta precisão, onde a integridade do sinal é de extrema importância. Ao contrário dos laminados tradicionais, o F4BME217 alcança um equilíbrio entre desempenho elétrico e robustez mecânica, tornando-o uma opção versátil para uma ampla gama de aplicações de alta frequência.

Principais recursos e benefícios do PCB F4BME217

As propriedades elétricas e mecânicas do F4BME217 são ajustadas com precisão modificando a proporção de PTFE em relação ao tecido de fibra de vidro dentro do compósito, proporcionando aos engenheiros uma flexibilidade de projeto exclusiva:

Constantes dielétricas controladas – O ajuste da proporção entre PTFE e fibra de vidro permite propriedades dielétricas personalizadas, permitindo que os engenheiros otimizem projetos para requisitos de frequência específicos

Características de baixa perda – Mantém excelente perda dielétrica baixa, o que é fundamental para preservar a integridade do sinal em aplicações de RF e micro-ondas de alta frequência

Estabilidade dimensional aprimorada – Maior conteúdo de fibra de vidro melhora a estabilidade dimensional, reduz o coeficiente de expansão térmica e reduz o desvio de temperatura – garantindo confiabilidade em mudanças de temperatura

Trade-off de desempenho equilibrado – Uma proporção de fibra de vidro mais alta aumenta a robustez mecânica e a estabilidade, com apenas um ligeiro aumento na perda dielétrica, proporcionando um equilíbrio ideal para diversas aplicações

Flexibilidade de projeto – Permite que os engenheiros escolham o tipo de material ideal para equilibrar desempenho elétrico, robustez mecânica e requisitos de processamento para suas necessidades específicas de projeto

Desempenho superior de baixo PIM – Revestido com cobre RTF, que reduz a interferência de intermodulação passiva e melhora a qualidade do sinal em sistemas de RF de alta precisão

Aplicativos

Nosso PCB RF de 2 camadas F4BME217 foi projetado especificamente para aplicações desafiadoras de alta frequência e alta precisão, incluindo:

• Sistemas de microondas, RF e radar
• Deslocadores de fase e componentes passivos
• Divisores, acopladores e combinadores de potência
• Redes de alimentação e antenas Phased Array
• Sistemas de comunicação por satélite
• Antenas de estação base
