PCB RF híbrido de 4 camadas Rogers RO3210 Substrato Placado em prata e ouro

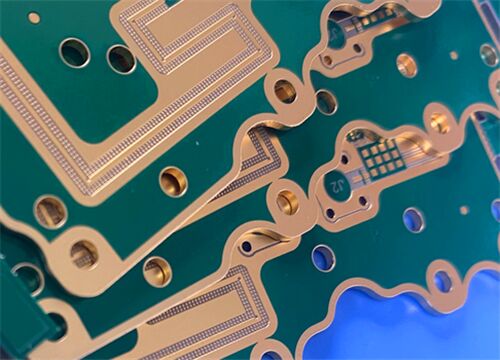

Este PCB é um híbrido de 4 camadasPlaca de circuito Rogers RO3210projetado para aplicações de microondas de alta frequência. Ele adota um empilhamento simétrico com núcleos dielétricos duplos RO3210 ligados por pré-impregnado RO4450F premium, proporcionando uma espessura de laminação consolidada de 1,321 mm. Construído com uma estrutura de cobre assimétrica, possui 1 onça de cobre externo e 0,5 onças de cobre interno para otimizar a condução de corrente e o desempenho de impedância. Equipada com máscara de solda verde, serigrafia superior branca, revestimento composto prata-ouro, slot de profundidade controlada personalizado e 1-3 vias cegas sequenciais, esta placa multicamadas está em conformidade com rígidos padrões de fabricação de precisão. Beneficiando-se das propriedades de PTFE reforçado com vidro tecido, ele alcança excelente rigidez mecânica e estabilidade elétrica, adequado para infraestruturas de estações base, sistemas anticolisão automotivos, terminais de comunicação via satélite e instalações de banda larga sem fio.

PCBEspecificaçãoé

Configuração de empilhamento de PCB

Formato de arte e padrão de conformidade

Formato de arte: Fornecido em Gerber RS-274-X, um formato padrão da indústria que permite fabricação precisa de multicamadas e compatibilidade universal de dados.

Padrão de qualidade: Atende aos critérios IPC-Class-2, garantindo durabilidade operacional de longo prazo para hardware de comunicação RF industrial.

Disponibilidade: O transporte marítimo global é acessível para apoiar compras industriais internacionais e projetos de engenharia de telecomunicações.

Introdução do substrato Rogers RO3210

RO3210 é um laminado de PTFE preenchido com cerâmica, reforçado com vidro e de alto desempenho, classificado na série de materiais de alta frequência Rogers RO3200™. Como uma iteração atualizada da série clássica RO3000®, apresenta estabilidade mecânica drasticamente melhorada, mantendo propriedades elétricas premium. Este material dielétrico avançado combina a superfície ultralisa do PTFE não tecido para precisão de gravação de linhas finas e a resistência estrutural rígida dos compósitos de vidro tecido, atendendo perfeitamente aos sofisticados designs de PCB RF multicamadas.

Produzido sob sistemas de gerenciamento de qualidade certificados pela ISO 9002, o RO3210 é totalmente compatível com fluxos de trabalho convencionais de fabricação de PTFE. Ele apresenta uma constante dielétrica fixa de 10,2 e um baixo fator de dissipação de 0,0027, mantendo características ultraestáveis ​​de baixa perda em todas as bandas de frequência de micro-ondas. Com coeficiente de expansão térmica compatível com cobre e estabilidade dimensional superior, este substrato é altamente adequado para laminação híbrida epóxi e produção comercial em massa de alto rendimento.

Parâmetros principais de materiais

Principais benefícios

Rogers RO3210 oferece méritos técnicos exclusivos adaptados para circuitos complexos de alta frequência multicamadas:

-O reforço de vidro tecido fortalece a rigidez estrutural para simplificar o manuseio e o processamento da produção

-Propriedades elétricas e mecânicas consistentes que se adaptam a estruturas sofisticadas de RF multicamadas

-CTE combinado com cobre minimiza a deformação térmica e garante desempenho estável de soldagem SMT

-Excelente compatibilidade com pré-impregnado epóxi suporta projetos diversificados de empilhamento híbrido de PCB

- Suavidade de superfície superior permite gravação de traços ultrafinos para circuitos miniaturizados compactos

- Matéria-prima econômica e alto rendimento de produção reduzem os custos gerais de fabricação a granel

Aplicações Típicas

Este PCB híbrido RO3210 de alto desempenho é amplamente implantado nos setores industriais automotivo, de comunicação, de satélite e de banda larga:

-Sistemas de detecção anticolisão automotiva e módulos de antena de satélite de posicionamento GPS

-Infraestruturas de telecomunicações sem fio e hardware transceptor de estação base celular

-Antenas patch microstrip para comunicação sem fio de curto alcance e transmissão de sinal

-Receptores de satélite de transmissão direta e equipamentos de transmissão de link de dados de comunicação por cabo

-Dispositivos remotos de leitura inteligente de medidores e circuitos de backplane de energia de alta frequência

-Sistemas de comunicação LMDS e terminais de transmissão de banda larga sem fio de longa distância
