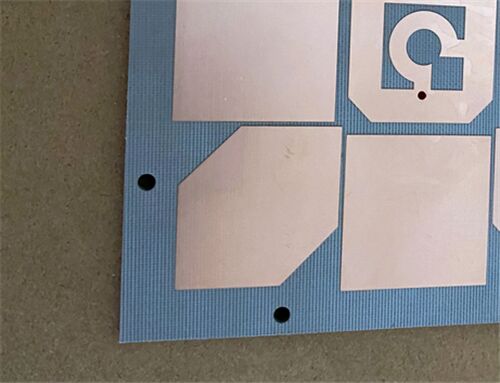

2-camada F4BTMS1000 PCB 10mil Laminado de Alta Frequência OSP

Você está procurando por um PCB RF rígido de 2 camadas de alta confiabilidade projetado para atender às exigências rigorosas de aplicações aeroespaciais, militares e de alta frequência?F4BTMS1000Compatível com as normas de qualidade IPC-Classe 2, este PCB garante um desempenho consistente e fiável para aplicações críticas como equipamentos aeroespaciais, sistemas de radar militares,comunicações por satéliteCom uma forte ênfase na alta fiabilidade, baixa perda dielétrica e adaptabilidade à grande frequência,A sua utilização é muito importante para a produção de produtos de qualidade e de qualidade., substrato substituível por substâncias estranhas para projetos aeroespaciais e RF de alta precisão.

PCBEspecificaçõess

Empilhadeira de PCB-Configuração

Formato e disponibilidade da obra de arte

Formato de ilustração: Fornecido pela Gerber RS-274-X O formato padrão da indústria para a fabricação de PCB, garantindo compatibilidade e confiabilidade.

Disponibilidade: Em todo o mundo Nós oferecemos transporte global para atender às necessidades de engenheiros e fabricantes em todo o mundo, com prazos de entrega que atendem aos padrões da indústria.

Substrato F4BTMS1000: a chave para um desempenho de alta fiabilidade

Como parte da série F4BTMS atualizada, o substrato F4BTMS1000 forma a espinha dorsal da nossa PCBs excepcional confiabilidade e desempenho, projetado para atender às exigências rígidas da indústria aeroespacial, militar,e aplicações de alta frequência:

A série F4BTMS representa uma versão atualizada da série F4BTM, alcançando avanços tecnológicos tanto na formulação de materiais como nos processos de fabricação.Enriquecidos com uma quantidade significativa de cerâmica e reforçados com materiais ultrafinosA partir de um tecido de fibra de vidro ultrafine, este material proporciona melhorias substanciais no desempenho geral e uma gama mais ampla de constantes dielétricas.É um material de alta fiabilidade especialmente adaptado para aplicações aeroespaciais e pode servir como substituto para produtos estrangeiros semelhantes.

Ao integrar uma pequena quantidade de tecido de fibra de vidro ultra-fina e ultra-fina e um grande volume de nanocerâmica especial uniformemente distribuída misturada com resina de politetrafluoroetileno,O material minimiza o impacto negativo da fibra de vidro na propagação de ondas eletromagnéticasEste projeto reduz a perda dieléctrica, melhora a estabilidade dimensional e diminui a anisotropia X/Y/Z do material.e aumenta a condutividade térmicaAlém disso, o material apresenta um excelente baixo coeficiente de expansão térmica e características de temperatura dielétrica estáveis.

Como característica padrão, a série F4BTMS é equipada com folha de cobre de baixa rugosidade RTF (Reverse-Treated Foil), que reduz a perda de condutor e fornece excelente resistência à descascagem.É compatível com bases de cobre e alumínio, aumentando ainda mais a sua versatilidade para uma ampla gama de aplicações de alta fiabilidade.

Principais características do PCB F4BTMS1000

O F4BTMS1000 possui características elétricas e mecânicas excepcionais adaptadas especificamente para aplicações de alta fiabilidade e alta frequência, incluindo:

Constante dielétrica (Dk): 10,2 a 10GHz ¢ Assegura propagação estável do sinal para aplicações de RF e microondas de alta frequência

Fator de dissipação: 0,0020 em 10 GHz e 0,0023 em 20 GHz

CTE (Coeficiente de Expansão Térmica): eixo X 16 ppm/°C, eixo Y 18 ppm/°C, eixo Z 32 ppm/°C (intervalo: -55°C a 288°C)tornando-o ideal para ambientes aeroespaciais

Baixo coeficiente térmico de Dk: -320 ppm/°C (intervalo: -55°C a 150°C)

Alta condutividade térmica: 0,81 W/mk ¢ Permite uma dissipação de calor eficiente, protegendo componentes em ambientes de alta potência e adversos

Baixa absorção de umidade: 0,03% Melhora a fiabilidade em condições de funcionamento úmidas ou adversas, tornando-o adequado para uso aeroespacial e militar

Aplicações

F4BTMS1000 PCB RF de 2 camadas é projetado especificamente para aplicações de alta confiabilidade e alta frequência, incluindo:

• Equipamentos aeroespaciais, espaciais e de cabina
• Sistemas de microondas e RF
• Sistemas de radar, nomeadamente radar militar
• Redes de alimentação
• Antenas sensíveis à fase e antenas de matriz em fase
• Comunicações por satélite e muito mais
