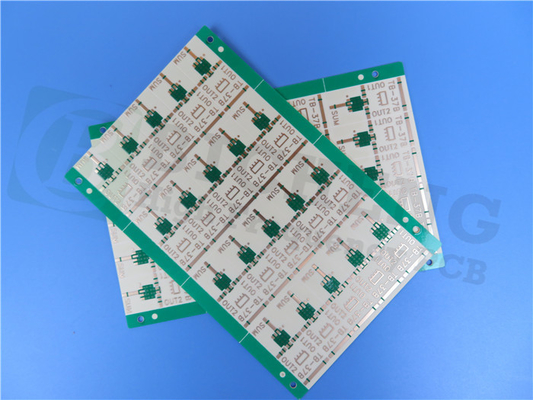

RO4725JXR Antenna PCB construída em substratos com dupla camada de cobre e ouro de imersão

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-216.V1.0

Materiais:

Hidrocarbonetos / Cerâmica / Vidro tecido

Número de camadas:

2 camadas

Espessura do PCB:

0.9 mm

tamanho do PCB:

1460,15 mm x 60,8 mm = 20 PCS, +/- 0,15 mm

Peso de cobre:

1 oz (1,4 ml) camadas exteriores

Máscara de solda:

Verde

Revestimento de superfície:

Ouro de imersão

Destacar:

Tabela de PCB de RF de antena

Tabela de PCB de antena de cobre de dupla camada

Imersão Golds Antenna PCB

Descrição do produto

Breve Introdução

Este PCB rígido de 2 camadas possui um empilhamento com copper_layer_1 de 35 μm, um Rogers RO4725JXR Core de 30,7 mil (0,780 mm) e copper_layer_2 de 35 μm. Ele tem uma espessura de placa fina de 0.9 mm e um peso final de 1 oz (1Os detalhes de construção incluem dimensões de placa de 146,15 mm x 60,8 mm, traço/espaço mínimo de 5/6 mil, e um tamanho mínimo de orifício de 0,5 mm.Não possui vias cegas e tem uma espessura de revestimento de vias de 20 μm.

O PCB utiliza ouro de imersão como acabamento de superfície, com máscara de solda verde superior e sem máscara de solda inferior.É efectuado um ensaio 100% elétrico para assegurar a qualidadeA obra de arte fornecida é na forma de ficheiros Gerber RS-274-X, e o PCB está em conformidade com o padrão de qualidade IPC-Classe-2.

Com um total de 54 componentes e 67 pads, este PCB tem 67 pads SMT superiores, sem pads SMT inferiores, 249 vias e 3 redes.É comumente usado em aplicações como antenas de estações de base celulares e amplificadores de potência.

Parâmetros	Valores
Tipo de PCB	PCB rígido de duas camadas
Cobre_camada_1	35 μm
Rogers RO4725JXR Core	300,7 mil (0,780 mm)
Copper_layer_2	35 μm
Dimensões do quadro	1460,15 mm x 60,8 mm = 20 PCS, +/- 0,15 mm
Traço/Espaço mínimo	5/6 mils
Tamanho mínimo do buraco	0.5 mm
Viais cegos	- Não, não.
Espessura do quadro acabado	0.9mm
Peso de Cu acabado	1 oz (1,4 ml) camadas exteriores
Via espessura do revestimento	20 μm
Revestimento de superfície	Ouro de imersão
Top Silkscreen	- Não, não.
Tela de seda inferior	- Não, não.
Máscara de solda superior	Verde
Máscara de solda inferior	- Não, não.
Teste elétrico	100% antes da expedição
Componentes	54
Total de almofadas	67
Acessórios de perfuração	0
Pads SMT superiores	67
Pads SMT inferiores	0
Vias	249
Redes	3
Tipo de obra de arte fornecida	Gerber RS-274-X
Padrão de qualidade	Classe IPC-2
Disponibilidade	Em todo o mundo
Aplicações típicas	Antenas e amplificadores de potência de estações de base celulares

Características/benefícios:

Os PCB RF RO4725JXR oferecem uma série de vantagens devido às suas propriedades únicas:

PIM reduzido:Estes PCB apresentam uma intermodulação passiva reduzida, o que resulta numa melhor qualidade do sinal e numa redução das interferências.

Baixa perda de inserção:Com um dielétrico de baixa perda e uma folha de perfil baixo, esses PCB minimizam a perda de sinal durante a transmissão.

RO4725JXR Dk 2.55:A constante dielétrica de 2,55 garante um desempenho elétrico consistente e compatibilidade com materiais padrão à base de PTFE.

Os PCB também apresentam um preenchimento exclusivo e microsferas fechadas, proporcionando benefícios adicionais:

Baixa densidade:Com uma densidade de apenas 1,27 gm/cm³, estes PCBs são aproximadamente 30% mais leves do que as placas de PTFE/vidro, proporcionando uma redução de peso nas aplicações.

CTE baixo no eixo Z (coeficiente de expansão térmica) de 25,6 ppm/°C: Esta propriedade garante estabilidade dimensional e desempenho fiável em variações de temperatura.

Outras características notáveis incluem:

Tg elevado (> 280°C):A alta temperatura de transição do vidro permite flexibilidade de projeto e compatibilidade com processos de montagem automatizados.

TCDk baixo (+34 ppm/°C):O baixo coeficiente térmico da constante dielétrica garante um desempenho de circuito consistente, minimizando as variações devido a alterações de temperatura.

Sistema/recheio de resina termo-resistente especialmente concebido:Esta formulação oferece facilidade de fabricação e compatibilidade com processos de abertura de furo (PTH).

Além disso, os laminados RO4725JXR são ecológicos:

Compatibilidade com processos sem chumbo:Estes PCB são adequados para processos de solda sem chumbo.

Compatível com a RoHS:Eles cumprem os requisitos da directiva de restrição de substâncias perigosas (RoHS).

As aplicações típicas para os PCB RO4725JXR incluem antenas de estações de base celulares, etc.

RO4725JXR Antenna PCB construída em substratos com dupla camada de cobre e ouro de imersão 0

Tipos e marcas de substratos	FR-4 padrão, FR-4 de alta Tg, Materiais de alta frequência, Polyimida/PET Materiais flexíveis
Tipos e marcas de substratos	Shengyi, ITEQ, Isola, Taiwan Union, Rogers Corp. Taconic,
Tipos de placas	PCB rígido, circuitos flexíveis, PCB rígido-flexível, PCB híbrido, HDI PCB
Modelo CCL	Alto Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A Alto CTI FR-4: S1600L, ST115
	Rogers Corp.RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917
	Tacônico:O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
	F4B PTFE compósitos:(DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)
Tamanho máximo de entrega	1200 mm x 572 mm
Espessura mínima do quadro acabado	L≤2L: 0,15 mm; 4L: 0,4 mm
Espessura máxima do quadro acabado	100,0 mm
Furtos enterrados cegos (não cruzados)	0.1 mm
Proporção máxima de aspecto do buraco	15:01
Diâmetro mínimo do buraco da perfuração mecânica	0.1 mm
Tolerância de perfuração	+/- 0,0762 mm
Tolerância de furo de pressão	+/- 0,05 mm
Tolerância de buracos de cobre não revestido	+/- 0,05 mm
Número máximo de camadas	32
Estrato interno e externo Espessura máxima de cobre	12 oz
Tolerância mínima do buraco de perfuração	+/- 2 mil
Tolerância mínima de camada para camada	+/- 3 mil
Largura/espaçamento mínimo da linha	3mil/3mil
Diâmetro BGA mínimo	8 mil
Tolerância de impedância	< 50Ω ± 5Ω; ≥50Ó ± 10%
Processos de tratamento de superfície	HASL com chumbo/sem chumbo, ouro de imersão, prata de imersão, estanho de imersão, OSP, ENIG, ENEPIG, tinta de carbono, máscara descascável, dedo de ouro, etc.
