2L RO3006 RF PCB 1 oz Copper White Silkscreen com ENIG

2L RO3006 RF PCB 1oz Copper White Silkscreen With ENIG
2L RO3006 RF PCB 1oz Copper White Silkscreen With ENIG 2L RO3006 RF PCB 1oz Copper White Silkscreen With ENIG 2L RO3006 RF PCB 1oz Copper White Silkscreen With ENIG

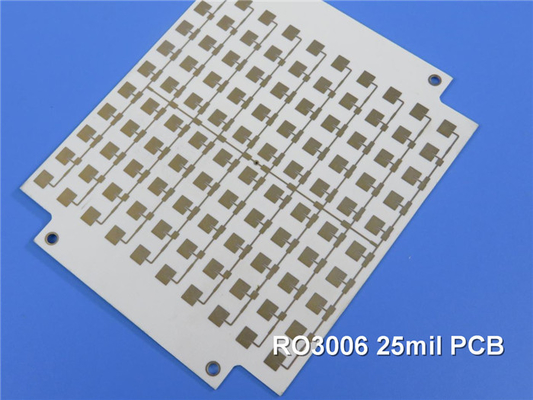

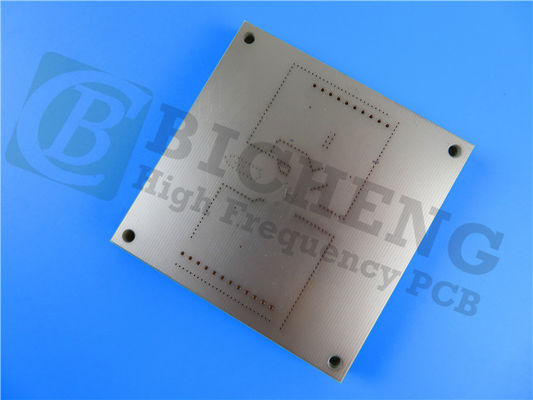

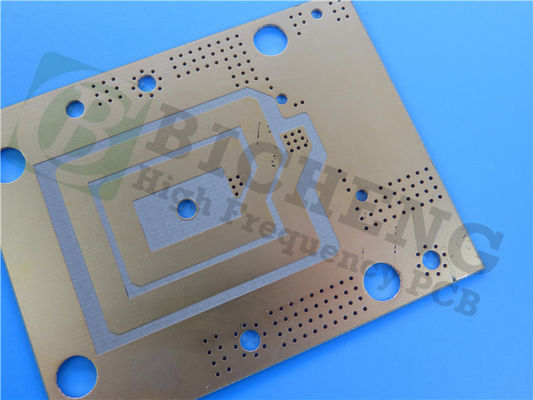

Imagem Grande :  2L RO3006 RF PCB 1 oz Copper White Silkscreen com ENIG

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 PCS
Preço: USD9.99/PCS-99.99/PCS
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Realçar:

Tabela de circuitos de radiofrequência com ENIG

,

2L RO3006 RF PCB

,

PCB RF de tela de seda de cobre branco

Apresento o nosso PCB recém-vendido feito de substratos RO306.



RO3006 Introdução:
Os laminados Rogers RO3006 são materiais avançados de circuito que utilizam compósitos PTFE cheios de cerâmica.Estes materiais são especificamente concebidos para oferecer uma estabilidade excepcional, tanto em propriedades elétricas como mecânicasUma característica notável do RO3006 é a sua capacidade de manter uma constante dielétrica estável (Dk) numa ampla gama de temperaturas.Esta característica elimina a mudança de passo em Dk que é comumente observada em materiais de vidro PTFE perto da temperatura ambiente.



Características:
Os laminados RO3006 da Rogers consistem em compósitos PTFE cheios de cerâmica. Estes materiais apresentam uma constante dielétrica de 6,15 +/- 0,15 a 10 GHz e 23 ° C, juntamente com um baixo fator de dissipação de 0.002 à mesma frequência e temperaturaCom uma elevada temperatura de decomposição térmica superior a 500°C, o RO3006 demonstra uma excelente estabilidade térmica.facilitar uma transferência de calor eficienteEm termos de absorção de umidade, o RO3006 possui uma taxa baixa de 0,02%; além disso, o coeficiente de expansão térmica do material varia de 17 ppm/°C a 24 ppm/°C (-55 a 288 °C) nos X, Y,e eixos Z.



Benefícios:
Os laminados RO3006 fornecem propriedades mecânicas uniformes em uma gama de constantes dielétricas, tornando-os ideais para projetos de placas de várias camadas que exigem diferentes constantes dielétricas.Estes laminados também são compatíveis com projetos híbridos que envolvem placas de vidro epóxi de várias camadasOutra vantagem do RO3006 é o seu baixo coeficiente de expansão no plano, que corresponde ao do cobre.Esta característica aumenta a fiabilidade dos conjuntos montados na superfície e torna-os adequados para aplicações sensíveis às alterações de temperaturaAlém disso, o RO3006 apresenta uma excelente estabilidade dimensional. O processo de fabricação em volume utilizado para estes laminados garante um preço econômico, tornando-os uma escolha rentável.



RO3006 Valor típico
Imóveis RO3006 Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 6.15±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 6.5 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.002 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 262 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Estabilidade dimensional 0.27
0.15
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo de tração 1498
1293
X
Y
MPa 23°C ASTM D 638
Absorção de umidade 0.02   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0.86   j/g/k   Calculado
Conductividade térmica 0.79   W/M/K 50°C ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288°C)
17
17
24
X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densidade 2.6   gm/cm3 23°C ASTM D 792
Força da casca de cobre 7.1   - Não. 1 oz, EDC após flutuação de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



Detalhes do empilhamento e da construção do PCB:
Para este PCB rígido de duas camadas, o empilhamento consiste numa camada de cobre com uma espessura de 35 μm, seguida do substrato RO3006 com uma espessura de 25 milímetros (0,635 mm),e outra camada de cobre de espessura de 35 μm.



Os detalhes de construção do PCB incluem um tamanho de placa de 30 mm x 37 mm para uma única peça.Não há vias cegas nesta configuração.A espessura da placa fina é de 0,8 mm e as camadas exteriores de cobre têm um peso de 1 oz (1,4 mils).e a tela de seda superior é brancaA partir de então, o produto é transportado para a fábrica, onde é colocado em uma caixa de plástico, enquanto não é aplicada tela de seda no fundo.



Estatísticas de PCB:
Em termos de estatísticas de PCB, esta configuração inclui 15 componentes e um total de 50 almofadas.Não há almofadas SMT no fundoEste projeto de PCB incorpora 38 vias e consiste em 2 redes.



2L RO3006 RF PCB 1 oz Copper White Silkscreen com ENIG 0



Arte e Padrões:
O tipo de ilustração fornecido para este projeto de PCB é Gerber RS-274-X, um padrão amplamente aceito da indústria.assegurar o cumprimento dos requisitos de qualidade e desempenho.



Disponibilidade e aplicações típicas:
Os laminados RO3006 estão disponíveis em todo o mundo, proporcionando acessibilidade para vários mercados.São particularmente adequados para aplicações de radar automotivo, antenas de satélite de posicionamento global, sistemas de telecomunicações celulares (incluindo amplificadores e antenas de potência), antenas de correio para comunicações sem fios, satélites de transmissão directa,Sistemas de cabos para ligação de dadosAs suas propriedades eléctricas e mecânicas excepcionais tornam-nas versáteis e fiáveis para uma ampla gama de aplicações.
