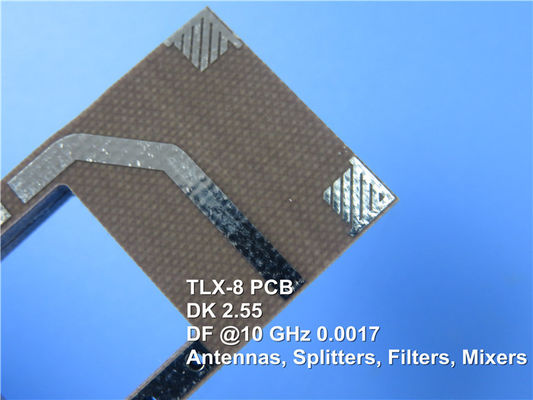

TLX-8 PCB 50mil Circuito de RF de imersão de dupla camada de ouro 1OZ

Imagem Grande : TLX-8 PCB 50mil Circuito de RF de imersão de dupla camada de ouro 1OZ

Detalhes do produto:

Lugar de origem:	China
Marca:	Bicheng
Certificação:	UL, ISO9001, IATF16949

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 PCS
Preço:	USD9.99-99.99/PCS
Detalhes da embalagem:	Sacos de vácuo+Cartões
Tempo de entrega:	8-9 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	5000 PCS por mês

Contato

TLX-8 PCB 50mil Circuito de RF de imersão de dupla camada de ouro 1OZ

descrição

Materiais:	TLX-8	Número de camadas:	2-layer
Tamanho do PCB:	130 mm x 75 mm = 1 PCS, +/- 0,15 mm	Espessura do PCB:	50mil
Peso de cobre:	1 oz (1,4 ml) camadas exteriores	Revestimento de superfície:	Ouro de imersão
Destacar:	1OZ PCB de circuito RF , TLX-8 PCB , PCB de ouro de imersão de 50 milímetros

O TLX-8 PCB é uma placa de circuito impresso especializada feita de laminados de fibra de vidro PTFE de alto desempenho, projetada para confiabilidade em uma ampla variedade de aplicações de RF.Este material versátil é ideal para projetos de microondas com baixo número de camadas, fornecendo reforço mecânico em ambientes severos, como lançamentos espaciais, módulos de motor de alta temperatura e aplicações marítimas.

Características fundamentais
- Excelentes valores de PIM: alcançar valores inferiores a -160 dBc para um melhor desempenho.
- Propriedades mecânicas e térmicas: resistência excepcional em condições extremas.
- Constante dielétrica baixa e estável (Dk): garante um desempenho constante.
- Dimensionalmente estável: mantém a integridade em condições variáveis.
- Baixa absorção de umidade: minimiza o risco de degradação do desempenho.
- Classificação UL 94 V0: Conforme normas de inflamabilidade rigorosas.

Propriedades elétricas
- Constante dielétrica @ 10 GHz: 2,55 ± 0.04
- Fator de dissipação @ 10 GHz: 0.0018
- Resistividade superficial: 6,605 x 10^8 Mohm (temperatura elevada), 3,550 x 10^6 Mohm (umidade)
- Resistividade do volume: 1,110 x 10^10 Mohm/cm (temperatura elevada), 1,046 x 10^10 Mohm/cm (umidade)

TLX-8 VALORES típicos
Imóveis	Método de ensaio	Unidade	Valor	Unidade	Valor
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Descomposição dielétrica	IPC-650 2.5.6	kV	> 45	kV	> 45
Absorção de umidade	IPC-650 2.6.2.1	%	0.02	%	0.02
Força flexo (MD)	ASTM D 709	psi	28,900	N/mm²
Força flexural (CD)	ASTM D 709	psi	20,600	N/mm²
Resistência à tração (MD)	ASTM D 902	psi	35,600	N/mm²
Resistência à tração (CD)	ASTM D 902	psi	27,500	N/mm²
Prolongamento na ruptura (MD)	ASTM D 902	%	3.94	%	3.94
Prolongamento na ruptura (CD)	ASTM D 902	%	3.92	%	3.92
Modulo de Young (MD)	ASTM D 902	KPSI	980	N/mm²
Young's Modulus (CD)	ASTM D 902	KPSI	1,200	N/mm²
Modulo de Young (MD)	ASTM D 3039	KPSI	1,630	N/mm²
Relação de Poisson	ASTM D 3039		0.135	N/mm
Resistência à descascagem ((1 oz.ed)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	15	N/mm
Resistência à descascagem ((1 oz.RTF)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	17	N/mm
Força de descascagem ((1⁄2 oz.ed)	IPC-650 2.4.8.3 ((Temperatura elevada.)	Libras/ polegada linear	14	N/mm
Força de descascagem ((1⁄2 oz.ed)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	11	N/mm
Força de descascagem ((1 oz. laminados)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	13	N/mm	2.1
Conductividade térmica	A norma ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Estabilidade dimensional (MD)	IPC-650 2.4.39 segundos.5.5 ((Depois de assar.)	mils/in.	0.06	mm/M
Estabilidade dimensional (CD)	IPC-650 2.4.39 segundos.5.4 ((Depois de assar.)	mils/in.	0.08	mm/M
Estabilidade dimensional (MD)	IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.)	mils/in.	0.09	mm/M
Estabilidade dimensional (CD)	IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.)	mils/in.	0.1	mm/M
Resistividade de superfície	IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.)	- O quê?	6.605 x 10⁸	- O quê?	6.605 x 10⁸
Resistividade de superfície	IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade)	- O quê?	3.550 x 10⁶	- O quê?	3.550 x 10⁶
Resistividade de volume	IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Resistividade de volume	IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade)	Mohm/cm	1.046 x 10¹⁰	Mohm/cm	1.046 x 10¹⁰
CTE ((Eixo X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE ((Eixo Y)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE ((Eixo Z)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Densidade ((Gravidade específica)	ASTM D 792	g/cm3	2.25	g/cm3	2.25
Td(2% de perda de peso)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(perda de peso de 5%)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Classificação de inflamabilidade	UL-94		V-0		V-0

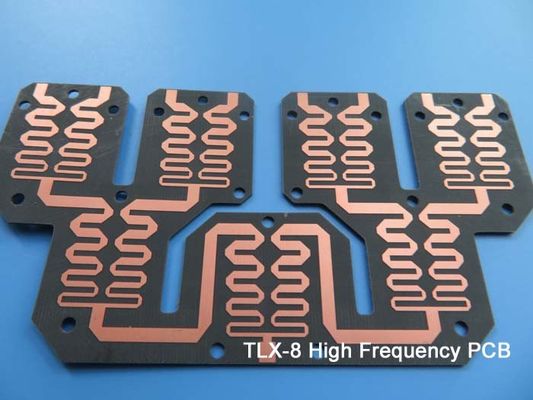

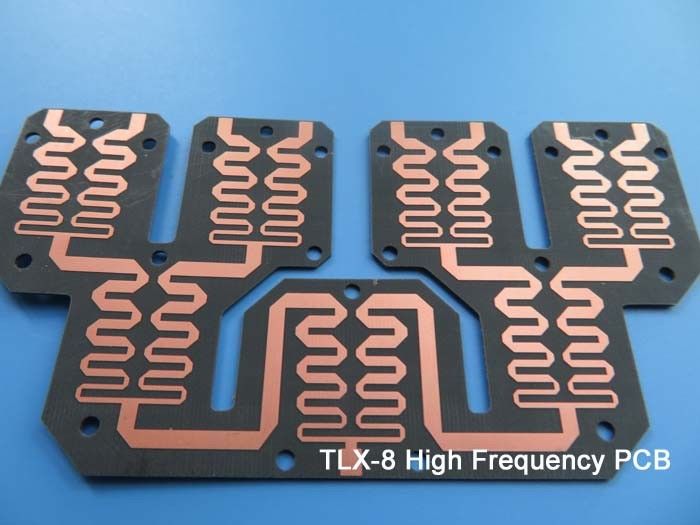

TLX-8 PCB 50mil Circuito de RF de imersão de dupla camada de ouro 1OZ 0

A construção deste PCB inclui um empilhamento rígido de 2 camadas, com camadas de cobre de 35 μm em ambos os lados e um núcleo Taconic TLX-8 de 1,27 mm (50 mil).15 mm), com uma espessura de acabamento de 1,3 mm. Suporta requisitos mínimos de traço e espaço de 7/6 mils e um tamanho mínimo de orifício de 0,35 mm.Cada placa é acabado com um acabamento de superfície de imersão ouro e uma máscara de soldagem verde superior, com 100% de ensaios elétricos realizados antes da expedição para garantir a fiabilidade.

Ele é fornecido com ilustrações no formato Gerber RS-274-X e cumpre com os padrões de qualidade IPC-Classe-2.

Aplicações típicas para TLX-8 PCB incluem sistemas de radar, comunicações móveis, equipamentos de teste de microondas, dispositivos de transmissão de microondas e vários acoplamento, divisão, combinação, amplificação,e soluções de antenasCom as suas características avançadas e desempenho confiável, o TLX-8 PCB é uma excelente escolha para aplicações de RF e microondas modernas.

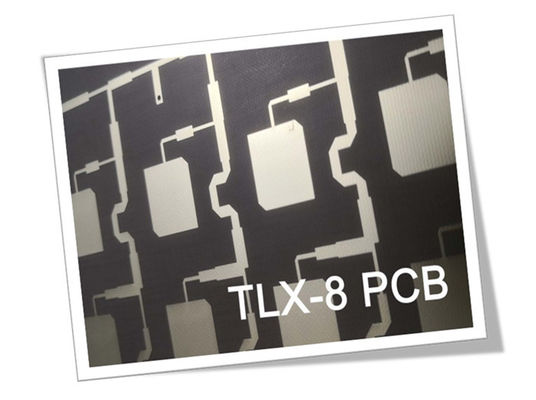

TLX-8 PCB 50mil Circuito de RF de imersão de dupla camada de ouro 1OZ 1

etiqueta:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board
