Os PCBs RF-10 são compósitos avançados de PTFE cerâmico e fibra de vidro tecida, projetados para aplicações de RF de alto desempenho.RF-10 fornece excepcional estabilidade dimensional e facilidade de manuseio para circuitos multicamadas.
Características principais:
Constante dielétrica: 10,2 ± 0,3 a 10 GHz
Fator de dissipação: 0,0025 a 10 GHz
Alta condutividade térmica: 0,85 W/mk (não revestido)
CTE: x 16 ppm/°C, y 20 ppm/°C, z 25 ppm/°C
Baixa absorção de umidade: 0,08%
Classificação de inflamabilidade: V-0
Benefícios:
DK elevado para redução do tamanho do circuito de RF
Excelente estabilidade dimensional
Tolerância restrita de DK
Alta condutividade térmica para uma melhor gestão térmica
Forte adesão a cobre liso
Baixa expansão X, Y, Z
Excelente relação preço/performance
RF-10 Valores típicos | |||||
Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 a 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Absorção de umidade | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Resistência ao descascamento (1 oz. RT cobre) | IPC-650 2.4.8 (soldagem) | Pound/in | 10 | N/mm | 1.7 |
Resistividade de volume | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Resistividade de superfície | IPC-650 2.5.17.1 | - O quê? | 1.0 x 108 | - O quê? | 1.0 x 108 |
Resistência flexural (MD) | IPC - 650 - 2.4.4 | psi | 14,000 | N/mm2 | 96.53 |
Resistência flexural (CD) | IPC - 650 - 2.4.4 | psi | 10,000 | N/mm2 | 68.95 |
Resistência à tração (MD) | IPC - 650 - 2.4.19 | psi | 8,900 | N/mm2 | 62.57 |
Resistência à tração (CD) | IPC - 650 - 2.4.19 | psi | 5,300 | N/mm2 | 37.26 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Etch) | % (25 mil-MD) | -Não.0032 | % (25 mil-CD) | -Não.0239 |
Estabilidade dimensional | IPC-650 2.4.39 (Depois de assado) | % (25 mil-MD) | -Não.0215 | % (25 mil-CD) | -Não.0529 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Estresse) | % (25 mil-MD) | -Não.0301 | % (25 mil-CD) | -Não.0653 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Etch) | % (60 mil-MD) | -Não.0027 | % (60 mil-CD) | -Não.0142 |
Estabilidade dimensional | IPC-650 2.4.39 (Depois de assado) | % (60 mil-MD) | -Não.1500 | % (60 mil-CD) | -Não.0326 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Estresse) | % (60 mil-MD) | -Não.0167 | % (60 mil-CD) | -Não.0377 |
Densidade (gravidade específica) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
Calor específico | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Conductividade térmica (não revestida) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
CTE (eixo X - Y) (50 a 150 °C) | IPC-650 2.4.41 | ppm/°C | 16 a 20 | ppm/°C | 16 a 20 |
CTE (eixo Z) (50 a 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Classificação de inflamabilidade | Interno | V-0 | V-0 |

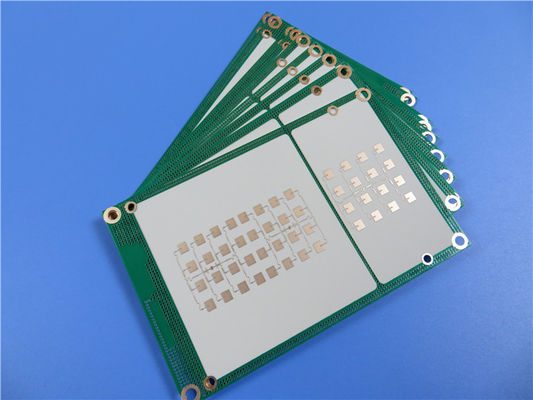

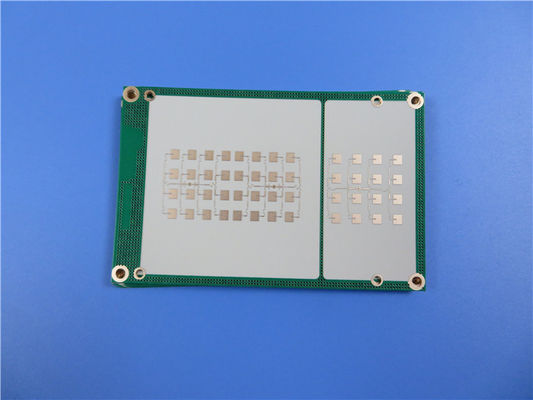

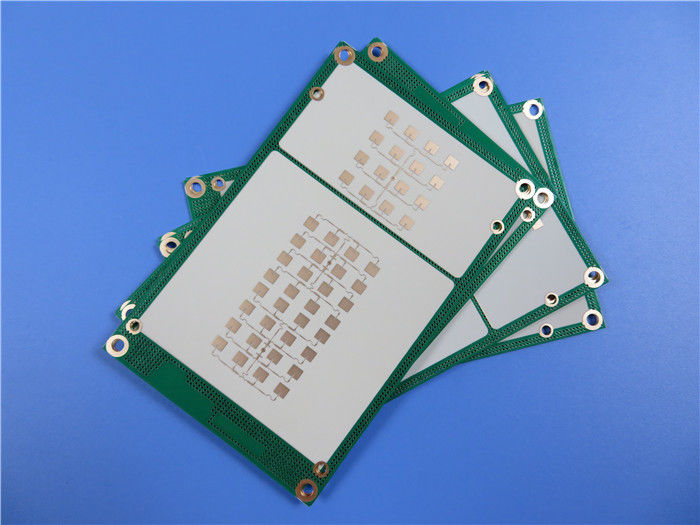

Este PCB apresenta uma configuração de empilhamento precisa que compreende Copper_layer_1 e Copper_layer_2 com espessura de 35μm (1 oz) cada um, sandwichando a camada de núcleo RF-10 em 25 mil (0,635 mm).Com um tamanho de tabuleiro de 163.9 mm x 104,9 mm ± 0,15 mm, o PCB mantém um traço/espaço mínimo de 4/4 mils para uma integridade óptima do sinal e um espaçamento entre componentes.
Mecanicamente, este PCB oferece um tamanho mínimo de orifício de 0,5 mm e uma espessura de placa fina de 0,75 mm, garantindo estabilidade estrutural e flexibilidade durante a instalação.4 ml) nas camadas exteriores, juntamente com uma espessura de revestimento de 20 μm, suporta uma transmissão de sinal eficiente e interconexões seguras entre camadas.
É acabado com estanho de imersão para maior soldabilidade e proteção contra oxidação.enquanto uma máscara de solda verde fornece proteção ambientalTestes elétricos rigorosos de 100% antes da expedição garantem a qualidade e a adesão às especificações de projeto, garantindo um desempenho fiável em diversas aplicações.
O formato da ilustração para esta PCB segue o formato Gerber RS-274-X padrão da indústria, garantindo a compatibilidade com ferramentas de projeto e processos de fabricação comuns.Respeito da norma de qualidade IPC-Classe 2, os PCB cumprem critérios rigorosos de fabrico e montagem, garantindo um desempenho fiável em várias aplicações.
Com disponibilidade em todo o mundo, o PCB RF-10 oferece acessibilidade global para projetos e indústrias que exigem soluções de RF de alto desempenho.
Aplicações:
Antenas de microstrip
Antenas GPS
Componentes passivos (filtros, acopladores, divisores de potência)
Sistemas de prevenção de colisões de aeronaves
Componentes de satélite
Material de PCB: | Compositórios de PTFE cerâmico preenchido e fibra de vidro tecida |
Designação | RF-10 |
Constante dielétrica: | 10.2 |
Fator de dissipação | 0.0025 10GHz |
Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Espessura do PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc. |
MOQ: | 1pcs |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |
Os PCBs RF-10 são compósitos avançados de PTFE cerâmico e fibra de vidro tecida, projetados para aplicações de RF de alto desempenho.RF-10 fornece excepcional estabilidade dimensional e facilidade de manuseio para circuitos multicamadas.
Características principais:
Constante dielétrica: 10,2 ± 0,3 a 10 GHz
Fator de dissipação: 0,0025 a 10 GHz
Alta condutividade térmica: 0,85 W/mk (não revestido)
CTE: x 16 ppm/°C, y 20 ppm/°C, z 25 ppm/°C
Baixa absorção de umidade: 0,08%
Classificação de inflamabilidade: V-0
Benefícios:
DK elevado para redução do tamanho do circuito de RF
Excelente estabilidade dimensional
Tolerância restrita de DK
Alta condutividade térmica para uma melhor gestão térmica
Forte adesão a cobre liso
Baixa expansão X, Y, Z
Excelente relação preço/performance
RF-10 Valores típicos | |||||
Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 a 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Absorção de umidade | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Resistência ao descascamento (1 oz. RT cobre) | IPC-650 2.4.8 (soldagem) | Pound/in | 10 | N/mm | 1.7 |
Resistividade de volume | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Resistividade de superfície | IPC-650 2.5.17.1 | - O quê? | 1.0 x 108 | - O quê? | 1.0 x 108 |
Resistência flexural (MD) | IPC - 650 - 2.4.4 | psi | 14,000 | N/mm2 | 96.53 |
Resistência flexural (CD) | IPC - 650 - 2.4.4 | psi | 10,000 | N/mm2 | 68.95 |
Resistência à tração (MD) | IPC - 650 - 2.4.19 | psi | 8,900 | N/mm2 | 62.57 |
Resistência à tração (CD) | IPC - 650 - 2.4.19 | psi | 5,300 | N/mm2 | 37.26 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Etch) | % (25 mil-MD) | -Não.0032 | % (25 mil-CD) | -Não.0239 |
Estabilidade dimensional | IPC-650 2.4.39 (Depois de assado) | % (25 mil-MD) | -Não.0215 | % (25 mil-CD) | -Não.0529 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Estresse) | % (25 mil-MD) | -Não.0301 | % (25 mil-CD) | -Não.0653 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Etch) | % (60 mil-MD) | -Não.0027 | % (60 mil-CD) | -Não.0142 |
Estabilidade dimensional | IPC-650 2.4.39 (Depois de assado) | % (60 mil-MD) | -Não.1500 | % (60 mil-CD) | -Não.0326 |
Estabilidade dimensional | IPC-650 2.4.39 (Após o Estresse) | % (60 mil-MD) | -Não.0167 | % (60 mil-CD) | -Não.0377 |
Densidade (gravidade específica) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
Calor específico | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Conductividade térmica (não revestida) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
CTE (eixo X - Y) (50 a 150 °C) | IPC-650 2.4.41 | ppm/°C | 16 a 20 | ppm/°C | 16 a 20 |
CTE (eixo Z) (50 a 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Classificação de inflamabilidade | Interno | V-0 | V-0 |
Este PCB apresenta uma configuração de empilhamento precisa que compreende Copper_layer_1 e Copper_layer_2 com espessura de 35μm (1 oz) cada um, sandwichando a camada de núcleo RF-10 em 25 mil (0,635 mm).Com um tamanho de tabuleiro de 163.9 mm x 104,9 mm ± 0,15 mm, o PCB mantém um traço/espaço mínimo de 4/4 mils para uma integridade óptima do sinal e um espaçamento entre componentes.
Mecanicamente, este PCB oferece um tamanho mínimo de orifício de 0,5 mm e uma espessura de placa fina de 0,75 mm, garantindo estabilidade estrutural e flexibilidade durante a instalação.4 ml) nas camadas exteriores, juntamente com uma espessura de revestimento de 20 μm, suporta uma transmissão de sinal eficiente e interconexões seguras entre camadas.
É acabado com estanho de imersão para maior soldabilidade e proteção contra oxidação.enquanto uma máscara de solda verde fornece proteção ambientalTestes elétricos rigorosos de 100% antes da expedição garantem a qualidade e a adesão às especificações de projeto, garantindo um desempenho fiável em diversas aplicações.
O formato da ilustração para esta PCB segue o formato Gerber RS-274-X padrão da indústria, garantindo a compatibilidade com ferramentas de projeto e processos de fabricação comuns.Respeito da norma de qualidade IPC-Classe 2, os PCB cumprem critérios rigorosos de fabrico e montagem, garantindo um desempenho fiável em várias aplicações.
Com disponibilidade em todo o mundo, o PCB RF-10 oferece acessibilidade global para projetos e indústrias que exigem soluções de RF de alto desempenho.
Aplicações:
Antenas de microstrip
Antenas GPS
Componentes passivos (filtros, acopladores, divisores de potência)
Sistemas de prevenção de colisões de aeronaves
Componentes de satélite
