Breve Introdução

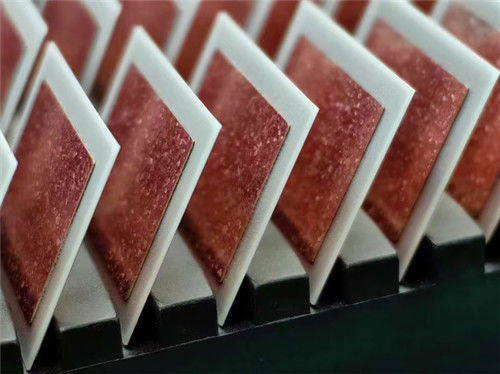

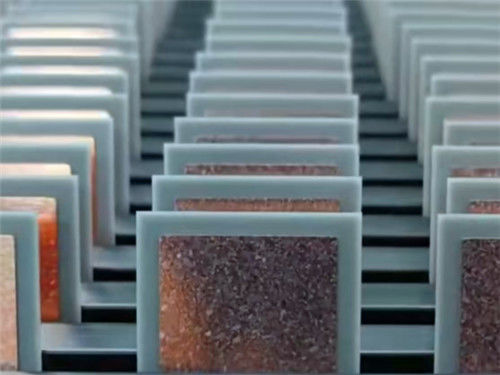

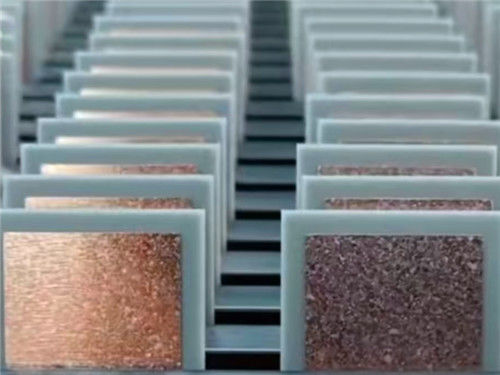

Trata-se de um PCB cerâmico unilateral construído com substratos cerâmicos de 96% de nitreto de silício (Si3N4), utilizando a tecnologia Active Metal Brazing (AMB).A placa de circuito cerâmico AMB-Si3N4 possui características de elevada condutividade térmicaEsta placa adota um cobre pesado de 100um (2.85oz) para garantir um fluxo de corrente eficiente.Também emprega ouro grosso., fornecendo uma superfície de ligação fiável para os componentes e protegendo contra a oxidação e o desgaste, prolongando a vida útil do PCB.oferecendo a máxima flexibilidade para clientes com necessidades específicas de solda ou personalizaçãoÉ fabricado de acordo com os padrões IPC classe 2.
Especificações básicas
Tamanho do PCB: 42 mm x 41 mm = 1 PCS
Número de camadas: PCB cerâmico unilateral
Espessura:0.25mm
Material de base: 96% de Si3N4 Substratos cerâmicos
Revestimento de superfície: Revestimento em ouro
Conductividade térmica do dielétrico: 80 W/MK
Peso de cobre: 100um (2.85oz)
Espessura do ouro: >= 1 um (39,37 micro- polegadas)
Sem máscara de solda ou serigrafia
Tecnologia: brasagem ativa de metais (AMB)
| Tamanho do PCB |
42 x 41 mm = 1 PCS |
| Tipo de placa |
|
| Número de camadas |
PCB cerâmico de dois lados |
| Componentes montados na superfície |
- Sim, sim. |
| Através de componentes furados |
N/A |
| Capacidade de produção |
cobre ------- 100um ((2.85oz) |
| Si3N4 Cerâmica -0,25 mm |
| cobre ------- 100um ((2.85oz) |
| TECNOLOGIA |
|
| Traços mínimos e espaço: |
25 mil / 25 mil |
| Orifícios mínimos/máximos: |
0.5 mm / 1,0 mm |
| Número de buracos diferentes: |
2 |
| Número de furos: |
2 |
| Número de cavilhas moídas: |
0 |
| Número de recortes internos: |
1 |
| Controle da impedância |
- Não. |
| MATERIAL do quadro |
|
| Epoxi de vidro: |
Si3N4 Cerâmica -0,25 mm |
| Folha final externa: |
20,85 oz |
| Folha final interna: |
N/A |
| Altura final do PCB: |
0.3 mm ± 0,1 mm |
| Revestimento e revestimento |
|
| Revestimento de superfície |
Outros, de aço inoxidável |
| Máscara de solda Aplicar para: |
Não |
| Cor da máscara de solda: |
Não |
| Tipo de máscara de solda: |
N/A |
| CONTOUR/CUTTING |
Roteamento |
| Marcação |
|
| Lado da lenda do componente |
Não |
| Cor da legenda do componente |
Não |
| Nome ou logotipo do fabricante: |
N/A |
| VIA |
Não revestido por um buraco (NPTH) |
| Classificação de inflamabilidade |
94 V-0 |
| Tolerância de dimensões |
|
| Dimensão do contorno: |
0.0059" (0,15mm) |
| Revestimento de placas: |
0.0030" (0.076mm) |
| Tolerância de perfuração: |
0.002" (0,05 mm) |
| Teste |
100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer |
Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo. |
Tecnologia de brasagem ativa de metais (AMB)
O processo AMB (Active Metal Brazing) é um método que utiliza uma pequena quantidade de elementos ativos contidos no metal de preenchimento de soldadura (por exemplo, titânio Ti) para reagir com a cerâmica,que geram uma camada de reação que pode ser soldado pelo metal de enchimento de solda líquida, conseguindo assim a ligação entre a cerâmica e o metal.
Substratos cerâmicos de Si3N4 (nitruro de silício)
Os substratos cerâmicos Si3N4 são materiais avançados conhecidos por suas excepcionais propriedades mecânicas, térmicas e elétricas, tornando-os ideais para aplicações de alto desempenho.
Os substratos cerâmicos são totalmente personalizáveis para atender às necessidades específicas do cliente, incluindo espessura de cerâmica sob medida, espessura da camada de cobre e opções de tratamento de superfície.
Os seus baixos coeficientes de expansão térmica (CTE) variam de 2,5 a 3,1 ppm/K (40-400°C), correspondendo de perto ao silício e a outros materiais semicondutores,Minimizando assim o esforço térmico em dispositivos eletrônicosA condutividade térmica de 80 W/m·K a 25°C garante uma eficiente dissipação de calor, tornando-os adequados para ambientes de alta potência e alta temperatura.
A cerâmica Si3N4 possui uma resistência à curvatura impressionante de ≥ 700 MPa, proporcionando uma resistência mecânica e durabilidade excepcionais para aplicações exigentes.Suporta a brasagem de camadas de cobre mais espessas que 0.8 mm, reduzindo a resistência térmica e permitindo cargas de alta corrente.perfeitamente compatível com chips de SiC para um desempenho ideal.
| Posições |
Unidade |
Al2O3 |
Si3N4 |
| Densidade |
g/cm3 |
≥ 3.3 |
≥ 3.22 |
| Roughness (Ra) |
μm |
≤ 0.6 |
≤ 0.7 |
| Resistência à dobra |
MPa |
≥ 450 |
≥ 700 |
| Coeficiente de expansão térmica |
10^-6/K |
40,6 a 5,2 (40-400°C) |
2.5~3.1 (40-400°C) |
| Conductividade térmica |
W/(m*K) |
≥ 170 (25°C) |
80 (25°C) |
| Constante dielétrica |
1MHz |
9 |
9 |
| Perda dieléctrica |
1MHz |
2*10^-4 |
2*10^-4 |
| Resistividade de volume |
Ω*cm |
> 10^14 (25°C) |
> 10^14 (25°C) |
| Resistência dielétrica |
kV/mm |
> 20 |
> 15 |
| |
Espessura de cobre |
| 0.15mm |
0.25mm |
0.30mm |
0.50mm |
0.8mm |
| Espessura da cerâmica |
0.25mm |
Sim3N4 |
Sim3N4 |
Sim3N4 |
Sim3N4 |
- |
| 0.32mm |
Sim3N4 |
Sim3N4 |
Sim3N4 |
Sim3N4 |
Sim3N4 |
| 0.38mm |
AlN |
AlN |
AlN |
- |
- |
| 0.50mm |
AlN |
AlN |
AlN |
- |
- |
| 0.63mm |
AlN |
AlN |
AlN |
- |
- |
| 1.00 mm |
AlN |
AlN |
AlN |
- |
- |
A nossa capacidade de processamento de PCB
Podemos processar circuitos de precisão com uma largura de linha / espaço de 3 mil / 3 mil e uma espessura de condutor de 0,5oz-14oz.processo de barragem inorgânica, e fabricação de circuitos 3D.
Podemos lidar com diferentes espessuras de processamento, como 0,25mm, 0,38mm, 0,5mm, 0,635mm, 1,0mm, 1,5mm, 2,0mm, 2,5mm, 3,0mm, etc.
Oferecemos tratamentos de superfície diversificados, incluindo processo de ouro electroplated (1-30u"), Electroless Nickle Palladium processo de ouro imersão (1 - 5u"), processo de prata electroplated (3 - 30um),Processos de níquel electroplacado (3-10um), processo de imersão de estanho (1-3um), etc.
