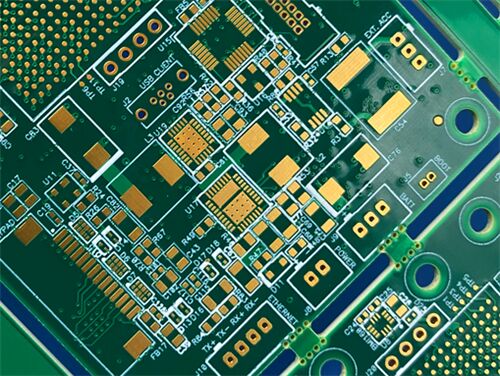

PCB de cobre pesado de 8 camadas TU-865 (TG180/TG200) sem halogênio

Este PCB é uma placa de circuito de cobre pesado de 8 camadas construída com um substrato sem halogênio TU-865 de alto Tg.Com uma espessura total de cartão de 4.5mm, este PCB de cobre ultra espesso oferece excepcional capacidade de carga de corrente e desempenho de dissipação térmica.Ele adota uma máscara de soldagem verde de dois lados com silkscreen branco e acabamento de superfície de ouro de imersão premiumEquipado com tecnologias de fabricação complexas, incluindo vias enterradas, vias cegas, furos semicortados e vias condutivas cheias de pasta de cobre,Esta placa rígida de várias camadas é projetada para ambientes industriais adversos e aplicações de alta corrente, como eletrônicos automotivos., fontes de alimentação dos servidores e infra-estruturas da estação base.

PCBEspecificaçõess

Formato da obra e padrão de conformidade

Formato das ilustrações: Fornecido em Gerber RS-274-X, padrão industrial universal para fabricação de cobre pesado de precisão.

Padrão de qualidade: conforme com a Classe IPC-2, adequado para a operação ininterrupta a longo prazo de equipamentos de energia industrial.

Disponibilidade: Serviço global de transporte marítimo para apoiar projetos internacionais de aquisição industrial e automotiva.

Introdução do Substrato TU-865

O TU-865 é um laminado FR-4 sem halogênio de alto desempenho composto por resina epóxi e tecido de vidro E, desenvolvido para ambientes industriais adversos e aplicações eletrônicas de alta confiabilidade.Com um Tg máximo até 200°C, este material de perda média integra compostos de fósforo e nitrogênio para alcançar o grau de retardador de chama UL94V-0 sem aditivos de halogênio, antimônio e fósforo vermelho.Compatível com o processo de inspecção AOI e com características anti-UV, o TU-865 adapta-se perfeitamente a linhas de produção industriais automatizadas.

Combinado com a prepreg dedicada TU-865P, este material suporta uma laminação multicamadas complexa, apresenta baixo coeficiente de expansão térmica, taxa de absorção de umidade ultra-baixa,Resistência química excepcional e estabilidade dimensional superior. O TU-865 fornece excelente capacidade anti-migração CAF e forte tolerância ao ciclo térmico de solda sem chumbo,tornando-o ideal para produtos que requerem montagem repetida a altas temperaturas e resistência ambiental extrema.

Materiais-chaveCaracterísticass

Principais benefícios

O substrato sem halogênio de alta Tg TU-865 oferece vantagens insubstituíveis para PCB de cobre pesado:

Fórmula ecológica: livre de halogénio, antimónio e fósforo vermelho, em conformidade com as normas mundiais de protecção do ambiente

Propriedade de Tg ultra-alta resiste à deformação térmica durante múltiplos processos de solda a alta temperatura

Baixo coeficiente de expansão térmica garante dimensão estável sob ciclos de temperatura severos

Excelente resistência à humidade e aos produtos químicos adapta-se a ambientes de trabalho complexos e adversos

Resistência CAF poderosa impede efetivamente a falha de corrosão do filamento anódico condutor

Compatibilidade perfeita com processos de montagem sem chumbo para fabricação industrial padronizada

Aplicações típicas

Este PCB de cobre pesado de 8 camadas de 10 oz TU-865 é amplamente aplicado em campos industriais de alta potência e alta confiabilidade:

Sistemas eletrónicos automotivos e módulos de controlo de veículos em ambientes adversos

Placas de alimentação de servidores de alta potência e unidades de gestão de armazenamento de energia

Equipamentos de telecomunicações e sistemas de alimentação de estações de base de telefonia celular

Equipamentos industriais de controlo de corrente pesada e circuitos de inversores de alta potência

Painéis de controlo industriais de automação que necessitam de funcionamento contínuo a longo prazo
