Folha de Laminado Cobre Clad de Alta Frequência F4BM220

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

F4BM220

Espessura do laminado:

0,1mm 0,127mm 0,2mm 0,25mm 0,5mm 0,508mm 0,762mm 0,8mm 1,0mm 1,5mm 1,524mm 1,575mm 2,0mm 2,5mm 3,0mm

Tamanho do laminado:

460X610mm; 500X600mm; 850X1200mm; 914X1220mm; 1000X1200mm; 300X250mm; 350X380mm; 500X500mm; 840X840m

Peso de cobre:

0,5 onças (0,018 mm) 1 onça (0,035 mm), 1,5 onças (0,05 mm), 2 onças (0,07 mm)

Destacar:

Folha de laminado de cobre de alta frequência

Laminado de cobre clad F4BM220

Folha de laminado de cobre clad

Descrição do produto

F4BM220 é um laminado compósito de alto desempenho projetado através de formulação precisa e processamento controlado, combinando tecido de fibra de vidro com resina e filme de politetrafluoroetileno (PTFE). Comparado aos materiais F4B padrão, o F4BM220 demonstra características elétricas aprimoradas, incluindo uma faixa de constante dielétrica disponível mais ampla, fator de dissipação mais baixo, maior resistência de isolamento e maior estabilidade de desempenho, tornando-o um substituto adequado para produtos importados equivalentes.

F4BM e F4BME utilizam o mesmo núcleo dielétrico, mas são fornecidos com diferentes folhas de cobre:
- F4BM é revestido com cobre eletrodepositado (ED) padrão e destina-se a aplicações onde a Intermodulação Passiva (PIM) não é crítica.

- F4BME é fornecido com cobre de folha tratado reversamente (RTF), oferecendo desempenho PIM superior, definição de circuito mais fina e perda de condutor reduzida para projetos de alta frequência.

Ambos os graus permitem o ajuste preciso da constante dielétrica ajustando a proporção PTFE-fibra de vidro. Este equilíbrio atinge baixa perda, ao mesmo tempo que melhora a estabilidade dimensional. As versões com constante dielétrica mais alta contêm mais fibra de vidro, resultando em melhor controle dimensional, CTE do eixo Z reduzido, estabilidade de temperatura aprimorada e um aumento correspondente na perda dielétrica.

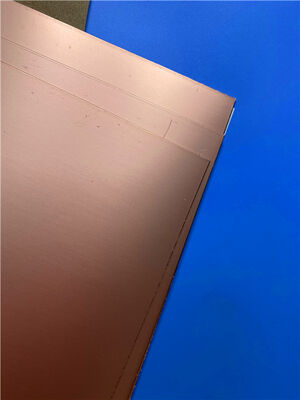

Folha de Laminado Cobre Clad de Alta Frequência F4BM220 0

Características:
- Constante Dielétrica (Dk): 2,17 a 3,0 (selecionável e personalizável)
- Características de baixa perda
- Excelente desempenho PIM (F4BME com folha RTF)
- Vários tamanhos de painel disponíveis para otimizar o rendimento e o custo
- Resistente à radiação com baixa liberação de gases
- Produção de nível comercial, alto volume e econômica

Aplicações Típicas:
- Circuitos de micro-ondas, RF e radar
- Desfasadores e componentes passivos
- Divisores de potência, acopladores e combinadores
- Redes de alimentação e antenas de matrizes faseadas
- Comunicação por satélite e antenas de estações base

Características do Produto		Condições de Teste	Unidade	F4BM220
Constante Dielétrica (Típica)		10GHz	/	2.2
Tolerância da Constante Dielétrica		/	/	±0.04
Tangente de Perda (Típica)		10GHz	/	0.001
Tangente de Perda (Típica)		20GHz	/	0.0014
Coeficiente de Temperatura da Constante Dielétrica		-55ºC～150ºC	PPM/℃	-142
Resistência à Descasca		1 OZ F4BM	N/mm	>1.8
Resistência à Descasca		1 OZ F4BME	N/mm	>1.6
Resistividade Volumétrica		Condição Padrão	MΩ.cm	≥6×10^6
Resistividade Superficial		Condição Padrão	MΩ	≥1×10^6
Resistência Elétrica (direção Z)		5KW,500V/s	KV/mm	>23
Tensão de Ruptura (direção XY)		5KW,500V/s	KV	>30
Coeficiente de Expansão Térmica	Direção XY	-55 º~288ºC	ppm/ºC	25, 34
Coeficiente de Expansão Térmica	Direção Z	-55 º~288ºC	ppm/ºC	240
Tensão Térmica		260℃, 10s,3 vezes		Sem delaminação
Absorção de Água		20±2℃, 24 horas	%	≤0.08
Densidade		Temperatura Ambiente	g/cm3	2.18
Temperatura de Operação de Longo Prazo		Câmara de Alta-Baixa Temperatura	℃	-55～+260
Condutividade Térmica		Direção Z	W/(M.K)	0.24
PIM		Aplicável apenas ao F4BME	dBc	≤-159
Inflamabilidade		/	UL-94	V-0
Composição do Material		/	/	PTFE, Tecido de Fibra de Vidro F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversamente (RTF).

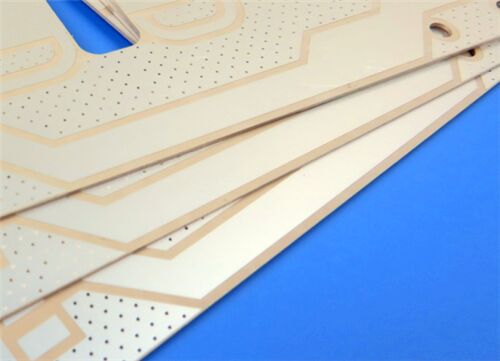

Folha de Laminado Cobre Clad de Alta Frequência F4BM220 1
