RT/duroid 6006 PCB 2 camadas 10mil Rogers laminado com prata de imersão

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Material PCB:

NT1 motor eléctrico

Espessura da PCB:

0,4 mm

Contagem de camadas:

2 camadas

Tamanho da placa de circuito impresso:

134,8 mm × 78,65 mm (2 tipos, 2 unidades)

Peso de cobre:

Camadas externas de cobre de 1 onça (1,4 mils)

Acabamento de superfície:

Prata de imersão

Destacar:

Folha de laminado de cobre de alta frequência

Laminado de cobre clad F4BM220

Folha de laminado de cobre clad

Descrição do produto

Este PCB RF rígido de 2 camadas utiliza Rogers RT/duroid 6006, um composto de cerâmica-PTFE premium projetado para micro-ondas e circuitos de alta frequência. Construída com acabamento de superfície Immersion Silver e fabricada de acordo com os critérios IPC-Class-2, esta placa oferece desempenho elétrico estável e perda mínima de sinal. Apresentando uma alta constante dielétrica para miniaturização de circuitos, tolerâncias dimensionais restritas e características de RF repetíveis, é uma solução ideal para antenas patch, módulos de comunicação por satélite e sistemas de radar aeroespacial.

PCBEspecificaçãoé

Item de construção	Detalhes
Material Básico	RT/duroid 6006 – Laminado composto de cerâmica-PTFE de alto Dk otimizado para circuitos de micro-ondas
Contagem de camadas	2 camadas – Estrutura rígida de PCB de micro-ondas adaptada para projetos compactos de circuitos de alta frequência
Dimensões da placa	134,8 mm × 78,65 mm (2 tipos, 2 unidades), com uma tolerância restrita de +/- 0,15 mm para precisão de montagem consistente
Rastreamento e Espaço	Mínimo de 5/6 mils, permitindo roteamento de circuito compacto enquanto mantém integridade de sinal superior
Tamanho mínimo do furo	0,3 mm, projetado para montagem de componentes através de furos de alta precisão em aplicações de micro-ondas
Vias	Sem vias cegas, simplificando a fabricação e garantindo conectividade elétrica confiável entre camadas
Espessura da placa acabada	Perfil ultrafino de 0,4 mm adequado para micro-ondas com espaço limitado e equipamentos aeroespaciais
Peso de cobre	Camadas externas de cobre de 1 onça (1,4 mils), proporcionando condutividade estável para transmissão de sinal de micro-ondas
Através da Espessura do Chapeamento	20μm, compatível com os padrões IPC-Class-2 para garantir durabilidade por meio de condutividade
Acabamento de superfície	Prata de imersão, apresentando alta condutividade, baixa perda de alta frequência e excelente soldabilidade
Máscara de serigrafia e solda	Serigrafia Superior: Nenhuma; Serigrafia Inferior: Nenhuma; Máscara de solda superior: Nenhuma; Máscara de solda inferior: Nenhuma — O cobre totalmente exposto minimiza a perda de sinal de alta frequência
Teste de qualidade	Testes 100% elétricos realizados antes do envio para garantir um desempenho impecável do circuito

Pilha de PCB-configuração

Componente de empilhamento	Especificações e descrição
Camada de Cobre 1	35μm – Camada de cobre de alta pureza para condução de sinal de micro-ondas de baixa resistência
Núcleo RT/duroid 6006	0,254 mm (10mil) – Substrato cerâmico-PTFE de alto Dk permitindo layouts compactos de circuitos de micro-ondas
Camada de Cobre 2	35μm – Estrutura simétrica de cobre para sustentar desempenho elétrico consistente de alta frequência

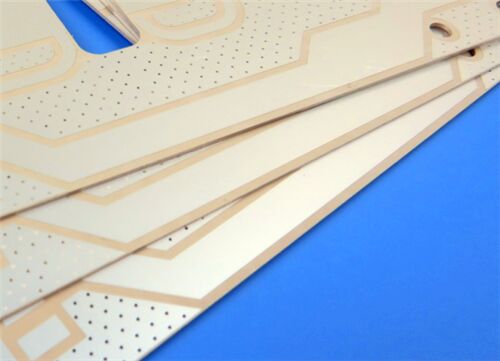

RT/duroid 6006 PCB 2 camadas 10mil Rogers laminado com prata de imersão 0

Formato de arte e padrão de conformidade

Formato de arte: Fornecido em Gerber RS-274-X, o formato industrial universal para fabricação precisa de PCB e compatibilidade de dados.

Padrão aceito: IPC-Class-2, garantindo desempenho confiável para produtos eletrônicos comerciais e industriais de alta frequência.

Disponibilidade: Envio mundial disponível para apoiar compras e projetos globais de engenharia.

Introdução do substrato RT/duroid 6006

Rogers RT/duroid 6006 é um composto avançado de cerâmica-PTFE projetado explicitamente para circuitos de alta frequência e micro-ondas. Sua alta constante dielétrica permite uma miniaturização significativa do circuito, tornando-o ideal para projetos de antenas compactas e sistemas de micro-ondas. Apresentando tangente de baixa perda e controle de tolerância dielétrica rigoroso, esse substrato oferece desempenho elétrico consistente e repetível, especialmente para aplicações de banda X e frequência mais baixa. Sua composição quimicamente estável garante operação confiável em sistemas aeroespaciais, de satélite e de radar.

Principais recursos

RT/duroid 6006 integra excelentes propriedades elétricas, térmicas e mecânicas para aplicações de microondas de alta frequência:

Parâmetro	Especificação e observações
Tipo de material	Laminado composto de cerâmica-PTFE premium
Constante dielétrica	6,15 +/- 0,15 a 10 GHz/23°C, suportando miniaturização de circuito
Fator de Dissipação	0,0027 a 10 GHz/23°C, alcançando atenuação de sinal de alta frequência ultrabaixa
Temperatura de decomposição térmica (Td)	> 500 °C (TGA) para estabilidade térmica superior
Absorção de umidade	0,05%, minimizando a flutuação de desempenho em ambientes úmidos
Coeficiente de Expansão Térmica	Eixo X 47 ppm/°C, eixo Y 34 ppm/°C, eixo Z 117 ppm/°C
Revestimento de cobre	Laminado com folha de cobre eletrodepositada com tratamento reverso e padrão para maior resistência de adesão

Principais benefícios

RT/duroid 6006 traz vantagens técnicas e de fabricação proeminentes para projetistas de circuitos de micro-ondas:

A alta constante dielétrica reduz efetivamente o tamanho do circuito para o desenvolvimento de antenas miniaturizadas

As características de baixa perda atendem perfeitamente às aplicações de microondas de banda X e sub-banda X

Tolerâncias precisas de Dk e espessura garantem desempenho consistente em todos os lotes de produção

A absorção de umidade ultrabaixa mantém a estabilidade elétrica sob condições atmosféricas adversas

A confiabilidade superior do furo passante banhado se adapta à fabricação multicamadas e a cenários de serviço de longo prazo

Aplicações Típicas

Este PCB RF de 2 camadas RT/duroid 6006 é amplamente implantado em microondas de última geração e dispositivos aeroespaciais:

-Antenas de patch

-Sistemas de comunicação por satélite

- Amplificadores de potência RF

-Sistemas de prevenção de colisão de aeronaves

-Sistemas de alerta de radar baseados em solo

RT/duroid 6006 PCB 2 camadas 10mil Rogers laminado com prata de imersão 1
