TLY-5 Material de PCB Laminado revestido de cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

TLY-5

Espessura do laminado:

0,089 mm 0,127 mm 0,191 mm 0,254 mm 0,508 mm 0,762 mm 1,524 mm 3,175 mm

Tamanho do laminado:

12X18 polegadas, 16X18 polegadas, 18X24 polegadas, 16X36 polegadas, 24X36 polegadas, 18X48 polegadas

Peso de cobre:

0,5 onças (0,018 mm) 1 onça (0,035 mm)

Destacar:

Laminado revestido de cobre TLY-5

Material de PCB laminado de cobre

Laminado revestido de cobre com garantia

Descrição do produto

Os laminados TLY-5 são fabricados usando substratos de fibra de vidro tecidos ultraleves, proporcionando uma estabilidade dimensional superior em comparação com os compósitos PTFE reforçados com fibra picada.A matriz de fibras tecidas inerente ao TLY-5 confere maior robustez mecânica ao laminado, tornando-o adequado para ambientes de produção de grande volume.Este material é idealmente concebido para sistemas de radar automotivo de 77 GHz e um amplo espectro de outras aplicações de antenas de ondas milimétricas.

Os ensaios de validação OEM comparativos conduzidos a 77 GHz ▌comparando o TLY-5 levemente reforçado com o seu homólogo mais próximo reforçado com fibras picadas ▌verificaram a compatibilidade de entrada,com perda de inserção equivalente e métricas de desempenho dielétricoA principal vantagem competitiva reside nos rendimentos de fabrico substancialmente mais elevados dos TLY-5.

O TLY-5 possui uma constante dielétrica (Dk) de 2,17 ̊2.40Para a maioria das espessuras disponíveis, o valor Dk pode ser personalizado para qualquer ponto dentro deste intervalo, com uma tolerância limitada de ± 0.02A 10 GHz, o material apresenta um fator de dissipação (Df) de aproximadamente 0.0009, um desempenho notável na categoria de materiais com baixo teor de Dk.

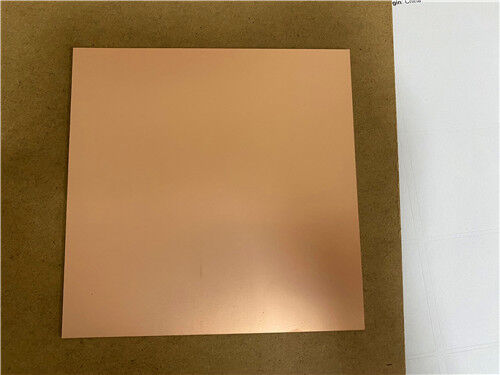

TLY-5 Material de PCB Laminado revestido de cobre 0

Principais benefícios

Estabilidade dimensional excepcional
Fator de dissipação baixo líder na indústria
Alta resistência ao descascamento
Absorção mínima de umidade
Constante dielétrica uniforme e consistente
Ablação a laser

Aplicações típicas

Sistemas de radar para automóveis
Infraestrutura de comunicações por satélite e celular
Outros aparelhos de som
Blocos de baixo ruído (LNB), amplificadores de baixo ruído (LNA), conversores de baixo ruído (LNC)
Aeronáutica e aviônica
Sistemas de banda Ka, E e W
Antenas de matriz de fases e filtros/acopladores de RF

TLY VALORES TÍPICOS
Imóveis	Método de ensaio	Unidade	Valor	Unidade	Valor
DK a 10 GHz	IPC-650 2.5.5.5		2.2		2.2
Df a 10 GHz	IPC-650 2.5.5.5		0.0009		0.0009
Absorção de umidade	IPC-650 2.6.2.1	%	0.02	%	0.02
Descomposição dielétrica	IPC-650 2.5.6	kV	> 45	kV	> 45
Força dielétrica	ASTM D 149	V/mil	2,693	V/mil	106,023
Resistividade de volume	IPC-650 2.5.17.1 ((após temperatura elevada.)	Mohms/cm	1010	Mohms/cm	1010
Resistividade de volume	IPC-650 2.5.17.1 ((depois da humidade)	Mohms/cm	1010	Mohms/cm	109
Resistividade de superfície	IPC-650 2.5.17.1 ((após temperatura elevada.)	Mohms	108	Mohms	108
Resistividade de superfície	IPC-650 2.5.17.1 ((depois da humidade)	Mohms	108	Mohms	108
Força flexível (MD)	IPC-650 2.4.4	psi	14,057	N/mm2	96.91
Força flexível (CD)	IPC-650 2.4.4	psi	12,955	N/mm2	89.32
Resistência à descascagem ((1⁄2 oz. de cobre)	IPC-650 2.4.8	Peso/ polegada	11	N/mm	1.96
Resistência à descascagem ((1 oz.CL1 cobre)	IPC-650 2.4.8	Peso/ polegada	16	N/mm	2.86
Força de descascagem ((1 oz..CV1 cobre)	IPC-650 2.4.8	Peso/ polegada	17	N/mm	3.04
Força da casca	IPC-650 2.4.8 (após temperatura elevada)	Peso/ polegada	13	N/mm	2.32
Modulo de Young (MD)	ASTM D 3039/IPC-650 2.4.19	psi	1.4 x 10⁶	N/mm²	9.65 x 10³
Relação de Poisson (MD)	ASTM D 3039/IPC-650 2.4.19		0.21		0.21
Conductividade térmica	ASTM F 433	W/M*K	0.22	W/M*K	0.22
Estabilidade dimensional	IPC-650 2.4.39 (médio após cozimento e esforço térmico)	mils/ polegada	-Não.038		-Não.038
Estabilidade dimensional ((CD,10mil)	IPC-650 2.4.39 (médio após cozimento e esforço térmico)	mils/ polegada	-Não.031		-Não.031
Densidade ((Gravidade específica)	ASTM D 792	g/cm3	2.19	g/cm³	2.19
CTE ((Eixo X)) ((25-260°C)	ASTM D 3386 (TMA)	ppm/°C	26	ppm/°C	26
CTE ((Eixo Y)) ((25-260°C)	ASTM D 3386 (TMA)	ppm/°C	15	ppm/°C	15
CTE ((Eixo Z)) ((25-260°C)	ASTM D 3386 (TMA)	ppm/°C	217	ppm/°C	217
Desgaseamento da NASA ((% TML)			0.01		0.01
NASA Outgassing ((% CVCM)			0.01		0.01
NASA Outgassing ((% WVR)			0.00		0.00
Classificação de inflamabilidade UL-94	UL-94		V-0		V-0

TLY-5 Material de PCB Laminado revestido de cobre 1
