Solução de baixa perda de 2 camadas RO4533 PCB 20mil de alto desempenho

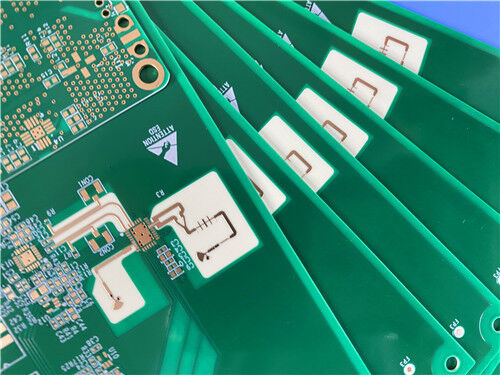

Este PCB RF rígido de 2 camadas é construído com Rogers RO4533 - um material de hidrocarboneto reforçado com vidro e preenchido com cerâmica - e apresenta um acabamento de superfície Immersion Gold. Em conformidade com os padrões de qualidade IPC-Class 2, esta PCB oferece desempenho consistente e confiável para aplicações críticas, como antenas de estações base de infraestrutura celular e redes de antenas WiMAX. Com foco em baixas perdas, estabilidade dimensional e compatibilidade com processos de fabricação padrão, ele se destaca como a melhor escolha para engenheiros e equipes de compras que buscam um substrato acessível e de alto desempenho para projetos de antenas microfita de infraestrutura móvel.

PCBEspecificaçãoé

Pilha de PCB-configuração

Substrato RO4533: a chave para soluções de antena de baixa perda e alto desempenho

O laminado Rogers RO4533 é a base do desempenho excepcional de nossa PCB, projetado especificamente para atender às demandas de aplicações de antenas microstrip de infraestrutura móvel:

Os laminados Rogers RO4533 são materiais à base de hidrocarbonetos reforçados com vidro e preenchidos com cerâmica que fornecem constante dielétrica controlada, desempenho de baixa perda e excelente resposta de intermodulação passiva necessária para aplicações de antenas de microfita de infraestrutura móvel. Esses laminados são totalmente compatíveis com o FR-4 convencional e com o processamento de solda sem chumbo em alta temperatura, eliminando a necessidade do tratamento especial exigido pelos laminados tradicionais à base de PTFE para a preparação de furos passantes revestidos. Como uma alternativa acessível às tecnologias de antenas de PTFE mais convencionais, o RO4533 permite que os projetistas equilibrem o preço e o desempenho de suas antenas. Além disso, os laminados RO4533 estão disponíveis em versões sem halogênio para atender aos mais rigorosos padrões ambientais “verdes”.

Os sistemas de resina de materiais dielétricos RO4533 são projetados para fornecer as propriedades necessárias para um desempenho ideal da antena. Os coeficientes de expansão térmica (CTEs) nas direções X e Y são semelhantes aos do cobre, o que reduz as tensões na antena da placa de circuito impresso. A temperatura típica de transição vítrea dos materiais RO4533 excede 280°C (536°F), levando a um baixo CTE do eixo Z e excelente confiabilidade de furo passante revestido.

Principais recursos do PCB RO4533

O RO4533 oferece excelentes recursos elétricos e mecânicos especificamente adaptados para aplicações de antenas de infraestrutura móvel, incluindo:

Constante dielétrica (Dk): 3,3 a 10 GHz – Garante propagação de sinal estável e controlada para aplicações de antena

Fator de Dissipação: 0,0025 a 10GHz – Baixa perda dielétrica, que é crítica para preservar a integridade do sinal e a eficiência da antena

Coeficiente de Expansão Térmica (CTE): Eixo X 13ppm/°C, Eixo Y 11ppm/°C, Eixo Z 37ppm/°C – CTE X/Y compatível com cobre reduz o estresse térmico em PCBs de antena

Temperatura de transição vítrea (Tg): >280°C – Suporta processamento em alta temperatura e operação confiável em ambientes agressivos

Baixa absorção de umidade: 0,02% – Aumenta a confiabilidade em condições operacionais úmidas, tornando-o ideal para implantações de antenas externas

Condutividade térmica: 0,6 W/mK – Facilita a dissipação eficiente de calor, melhorando o manuseio de energia para sistemas de antena

Principais benefícios do PCB RO4533

O substrato RO4533 oferece inúmeras vantagens para engenheiros e fabricantes de antenas de infraestrutura móvel, incluindo:

Baixa perda, baixo Dk e baixa resposta PIM – Adequado para uma ampla gama de aplicações de antenas de infraestrutura móvel

Sistema de resina termofixa – Compatível com processos padrão de fabricação de PCB, reduzindo a complexidade e os custos de fabricação

Excelente estabilidade dimensional – Proporciona rendimentos mais elevados em painéis maiores, otimizando a eficiência da produção

Propriedades mecânicas uniformes – Mantém sua forma mecânica durante o manuseio, garantindo desempenho consistente da antena

Alta condutividade térmica – Melhora a capacidade de gerenciamento de energia, aumentando a confiabilidade das antenas em aplicações de alta potência

Aplicativos

Nosso PCB RF de 2 camadas RO4533 foi projetado especificamente para aplicações de infraestrutura móvel de baixa perda e alto desempenho, incluindo:

-Antenas de estação base de infraestrutura celular

-Redes de antenas WiMAX

Formato e disponibilidade da arte

Formato de arte: Fornecido em Gerber RS-274-X – O formato padrão da indústria para fabricação de PCB, garantindo compatibilidade com todos os principais softwares de projeto e fabricação e garantindo uma produção confiável.

Disponibilidade: Mundial – Oferecemos remessa global para atender às necessidades de engenheiros e fabricantes em todo o mundo, com prazos de entrega que atendem aos padrões da indústria.
