Folha de cobre revestida de laminados de alta frequência para material de PCB AD250C

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

AD250C

Espessura do laminado:

0,020” (0,508 mm) +/- 0,002” 0,030” (0,762 mm) +/- 0,002” 0,060” (1,524 mm) +/- 0,003”

Tamanho do laminado:

18"x 12"(457mm x 305mm) 18"x 24"(457mm x 610mm)

Peso de cobre:

Folha de cobre eletrodepositada ½ onça. (18 µm) 1 onça. (35 µm) Folha de cobre eletrodepositada com

Destacar:

Laminados de alta frequência AD250C para PCB

Material de PCB em folha de cobre revestida

laminados revestidos de cobre de alta frequência

Descrição do produto

O AD250C é um composto com base em PTFE reforçado com vidro projetado para fornecer uma constante dielétrica estável, baixa perda de sinal e excelente desempenho de intermodulação passiva (PIM).A construção de vidro tecido aumenta a processabilidade do circuito e suporta a fabricação de PCB de alto rendimento.

O AD250C atende aos diversos requisitos dos projetos modernos de antenas.

O material é oferecido com cobre eletrodepositado padrão (ED) ou folha de cobre ED tratada reversa, permitindo que os designers otimizem a redução da perda de circuito e o melhor desempenho do PIM.

Como composto à base de PTFE, o AD250C apresenta perdas excepcionalmente baixas, normalmente inferiores a 0,002 a 10 GHz, juntamente com absorção mínima de umidade (< 0,1%) e alta resistência à casca de cobre (> 10 pli).Estas características tornam os laminados AD250C uma, uma solução de alto desempenho para aplicações de antenas.

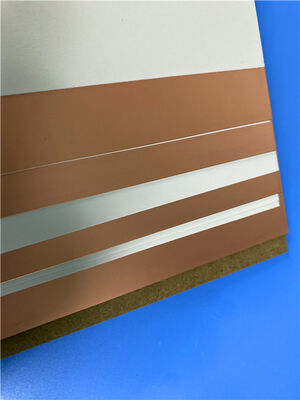

Folha de cobre revestida de laminados de alta frequência para material de PCB AD250C 0

Características e benefícios

Tangente de baixa perda (< 0,002 a 10 GHz)
Constante dielétrica controlada (±0,05)
PIM muito baixo (-159 dBc a 30 mil, 1900 MHz) ¢ Melhora o desempenho da antena e minimiza a perda de rendimento devido a problemas de PIM
Excelente estabilidade dimensional Suporta desempenho de circuito consistente e melhores rendimentos de fabricação

Aplicações típicas

Antenas de estações de base de infra-estruturas celulares
Sistemas de antenas telemáticas automotivas
Antenas comerciais de rádio por satélite

Propriedades	AD250C	Unidades	Condições de ensaio	Frequência dos ensaios / Detalhes	Método de ensaio
Propriedades elétricas
Constante dielétrica (processo)	2.52	-	23°C @ 50% HRC	10 GHz	IPC TM-650 2.5.5.5
Constante dielétrica (projeto)	2.50	-	C-24/23/50	10 GHz, comprimento de fase diferencial de microstrip	-
Fator de dissipação	0.0013	-	23°C @ 50% HRC	10 GHz	IPC TM-650 2.5.5.5
Coeficiente térmico da constante dielétrica	-117	ppm/°C	0 a 100°C	10 GHz	IPC TM-650 2.5.5.5
Resistividade de volume	4.8 × 108	MΩ·cm	C96/35/90	-	IPC TM-650 2.5.17.1
Resistividade de superfície	4.1 × 107	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Resistência elétrica (resistência dielétrica)	979	V/mil	-	-	IPC TM-650 2.5.6.2
Descomposição dielétrica	> 40	kV	D-48/50	Direção X/Y	IPC TM-650 2.5.6
PIM	-159/-163	dBc	Tons de varredura 43 dBm refletidos a 1900 MHz S1/S1	50 ohms	Rogers Interno
Propriedades térmicas
Temperatura de decomposição (Td)	> 500	°C	2 horas @ 105°C	Perda de peso de 5%	IPC TM-650 2.3.40
CTE x	47	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE y	29	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE z	196	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
Conductividade térmica	0.33	W/(m·K)	-	direcção z	ASTM D5470
Tempo para a deslaminagem	> 60	Minutos	como recebido	288°C	IPC TM-650 2.4.24.1
Propriedades mecânicas
Resistência da casca de cobre	2.6 (14.8)	N/mm (lbs/in)	10 s @ 288°C	Folha de 35 μm	IPC TM-650 2.4.8
Resistência flexural (MD/CMD)	60.7/44.1 (8.8/6.4)	MPa (ksi)	25°C ± 3°C	-	ASTM D790
Resistência à tração (MD, CMD)	41.4/38.6 (6.0/5.6)	MPa (ksi)	23°C @ 50% HRC	-	ASTM D3039/D3039-14
Modulo flexível	6102/5364 (885/778)	MPa (ksi)	25°C ± 3°C	-	IPC-TM-650 2.4.4
Estabilidade dimensional (MD, CMD)	0.02/0.06	mils/ polegada	depois de gravar + assar	-	IPC-TM-650 2.4.39a
Propriedades físicas
Inflamabilidade	V-0	-	-	-	UL 94
Absorção de umidade	0.04	%	E1/105 + D48/50	-	IPC TM-650 2.6.2.1
Densidade	2.28	g/cm3	C24/23/50	-	A norma ASTM D792
Capacidade térmica específica	0.813	J/g·K	2 horas a 105 °C	-	ASTM E2716
