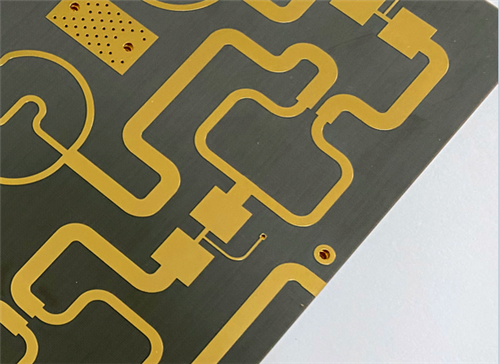

Esta PCB rígida TLY-5 de 2 camadas é uma placa de circuito premium de alta frequência e perda ultrabaixa, adaptada para aplicações de ondas milimétricas e RF de alta precisão. Construído com laminado de PTFE reforçado com fibra de vidro TLY-5 de alta estabilidade, este PCB rígido apresenta uma espessura de placa acabada de 0,3 mm e acabamento de superfície EPIG confiável, emparelhado com cobre de camada externa de 1 onça. Produzido sob rígidas diretrizes IPC-Classe 2 e 100% testado eletricamente antes da entrega, ele oferece perda dielétrica mínima, excelente estabilidade dimensional e desempenho elétrico estável para radar automotivo de 77 GHz, comunicação por satélite, equipamentos de ondas milimétricas de banda Ka/E/W e sistemas aeroespaciais de alta confiabilidade. Aceitamos consultas globais sobre arquivos Gerber e oferecemos remessa para todo o mundo.

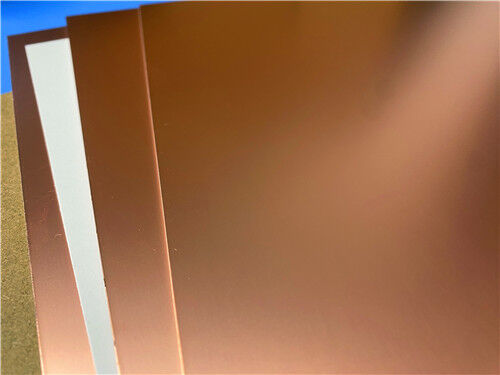

O que é laminado TLY-5? Introdução ao substrato de alta estabilidade e baixa perda
O TLY-5 representa um substrato composto de PTFE de alta frequência de qualidade premium, utilizando reforço de fibra de vidro tecido ultraleve para obter estabilidade dimensional muito melhor do que os materiais convencionais de PTFE de fibra cortada. Sua matriz estrutural tecida refinada melhora a uniformidade mecânica geral e a consistência estrutural, tornando o TLY-5 uma escolha ideal para produção em massa em larga escala.
Graças ao seu fator de dissipação ultrabaixo e à tolerância constante dielétrica rigidamente controlada, os substratos TLY-5 sustentam uma transmissão de sinal estável em diversas bandas de frequência de ondas milimétricas. Ele atenua efetivamente a atenuação do sinal de alta frequência, o desvio de frequência e os problemas de deformação estrutural comumente encontrados emPCB de alta frequências, garantindo operação confiável a longo prazo para sistemas de radar de precisão, comunicação sem fio e amplificadores de RF.
Principais recursos de desempenho do PCB de alta frequência TLY-5
O substrato TLY-5 oferece características elétricas, físicas e térmicas superiores, satisfazendo totalmente os rigorosos padrões industriais e aeroespaciais para operação de circuitos de alta frequência:
Constante dielétrica precisa (Dk): Dk estável de 2,2 com uma tolerância restrita de ±0,02 a 10 GHz/23°C, garantindo precisão consistente de transmissão de sinal de alta frequência
Fator de dissipação ultrabaixo (Df): tangente de perda extremamente baixa de 0,0009 a 10 GHz, minimizando a atenuação do sinal de alta frequência e a perda de transmissão
Densidade Física Estável: Gravidade específica padrão de 2,19 g/cm3, realizando um design de PCB leve enquanto mantém a rigidez estrutural
Resistência superior à umidade: Taxa de absorção de umidade ultrabaixa de 0,02%, evitando a degradação do desempenho elétrico em ambientes de trabalho úmidos
Coeficiente de expansão térmica controlável (CTE): eixo X 26 ppm/°C, eixo Y 15 ppm/°C, eixo Z 217 ppm/°C, expansão e contração correspondentes da folha de cobre para evitar rachaduras na placa e falha no circuito
Principais benefícios do PCB TLY-5
Apresentando pontos fortes de desempenho balanceados e abrangentes, os substratos de PTFE de fibra de vidro tecido TLY-5 superam muitos materiais convencionais de alta frequência, fornecendo soluções estáveis, econômicas e de alta confiabilidade para aplicações avançadas de RF e ondas milimétricas:
Excelente estabilidade dimensional: A estrutura de fibra de vidro tecida evita deformação e desvio de tamanho durante o processamento e uso a longo prazo
Desempenho de baixo DF líder do setor: tangente de perda ultrabaixa garante transmissão de atenuação ultrabaixa para sinais de ondas milimétricas
Resistência superior à umidade: A baixa absorção de umidade se adapta a condições ambientais complexas de trabalho
Alta resistência ao descascamento de cobre: desempenho de ligação confiável entre a folha de cobre e o substrato, evitando descascamento e falha do circuito
DK uniforme e consistente: A tolerância constante dielétrica rígida garante consistência no desempenho do produto em lote
Principais especificações de construção de PCB
| Item de parâmetro |
Especificação Específica |
| Material Básico |
Laminado de PTFE reforçado com fibra de vidro TLY-5 |
| Contagem de camadas |
2 camadas (estrutura rígida) |
| Dimensões da placa |
45 mm × 87 mm (tolerância de ± 0,15 mm, 1 peça) |
| Traço/espaço mínimo |
6/10 mils, adaptando-se ao design de circuito RF de alta precisão |
| Tamanho mínimo do furo |
0,4 mm |
| Através do Design |
Sem vias cegas, apenas vias passantes para estrutura estável |
| Espessura da placa acabada |
0,3 mm, ultrafino para integração compacta de dispositivos de ondas milimétricas |
| Peso de cobre acabado |
Camadas externas de cobre de 1 onça (1,4 mils), transporte de corrente estável e transmissão de sinal |
| Através da Espessura do Chapeamento |
20μm, garantindo confiabilidade por meio de condutividade e resistência à oxidação |
| Acabamento de superfície |
EPIG, otimizando a confiabilidade da soldagem e a adesão dos componentes |
| Serigrafia |
Sem serigrafia superior e inferior, garantindo pura transmissão de sinal de alta frequência |
| Máscara de solda |
Sem máscara de solda superior e inferior |
| Padrão de teste de qualidade |
Testes elétricos 100% completos antes do envio para eliminar defeitos de circuito aberto/curto-circuito |
Pilha de PCB TLY-5 de 2 camadas-estrutura acima
Este empilhamento rígido padronizado de 2 camadas adota material dielétrico TLY-5 de alta estabilidade, apresentando distribuição de tensão em camadas balanceada e excepcional estabilidade de sinal de alta frequência, perfeitamente adequado para ambientes operacionais profissionais de ondas milimétricas:
| Sequência de camadas |
Especificação de materiais |
Grossura |
Função principal |
| Camada Externa 1 (Superior) |
Folha de cobre condutora |
35μm |
Transmissão de sinal de ondas milimétricas e portadora de soldagem de componentes |
| Camada dielétrica central |
Laminado PTFE de alta frequência TLY-5 |
0,191 mm (7,5 mil) |
Isolamento dielétrico de baixa perda, base estável de transmissão de sinal de alta frequência |
| Camada Externa 2 (Inferior) |
Folha de cobre condutora |
35μm |
Transmissão de circuito auxiliar e suporte de equilíbrio estrutural |
Estatísticas de PCB
| Item de parâmetro |
Valor Específico |
| Componentes |
37 |
| Total de almofadas |
149 |
| Almofadas passantes |
85 |
| Principais almofadas SMT |
64 |
| Almofadas SMT inferiores |
0 |
| Vias |
139 |
| Redes |
2 |
Formato de arte aceito: Aceitamos arquivos Gerber padrão no formato RS-274-X de clientes globais. Este formato de arquivo padrão do setor permite avaliação técnica precisa, cotação personalizada precisa e produção formal simplificada, garantindo colaboração técnica tranquila e sem erros para todos os projetos internacionais de personalização de PCB.
Padrão de qualidade de produção:Todos os PCBs de alta frequência TLY-5 são fabricados e inspecionados em estrita conformidade com as especificações de confiabilidade industrial IPC-Class-2. Rigorosos procedimentos padronizados de produção e controle de qualidade garantem precisão dimensional consistente e desempenho elétrico estável para cada lote de produção.
Serviço de fornecimento global:Fornecemos cotação de PCB personalizada em todo o mundo e serviços de remessa internacional. Clientes em todo o mundo podem enviar arquivos Gerber para cotações personalizadas exclusivas, e nós fornecemos soluções completas e completas que abrangem cotação de PCB, fabricação de precisão, inspeção de qualidade abrangente e entrega logística global.
Cenários típicos de aplicação
Combinando perda de sinal ultrabaixa, excelente estabilidade estrutural e desempenho superior de frequência de ondas milimétricas, os PCBs de 2 camadas TLY-5 são amplamente adotados em sistemas de RF de última geração, dispositivos de ondas milimétricas e equipamentos eletrônicos de precisão aeroespacial:
Radar automotivo: sistemas de detecção de radar de ondas milimétricas montados em veículos de 77 GHz
Comunicações celulares e via satélite: terminais de comunicação via satélite e módulos RF de estação base celular
Amplificadores de potência: placas de circuito de amplificador de potência de RF de alta frequência
Dispositivos LNB, LNA e LNC: amplificadores de baixo ruído e conversores descendentes de bloco de baixo ruído
Equipamento Aeroespacial: Módulos de comunicação e detecção de precisão aeroespacial
Aplicações de banda de ondas milimétricas: dispositivos profissionais de banda Ka, banda E e banda W de alta frequência
