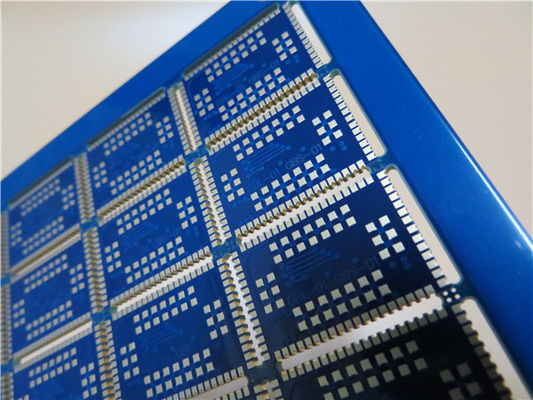

Protótipo do PWB que fabrica a placa de circuito Multilayer do PWB construída em FR-4 com chapeamento de Catellated da borda
1,1 descrição geral
Este é um tipo de PWB multilayer construído na carcaça FR-4 com Tg 135°C para a aplicação de aceleradores atômicos. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara azul da solda (Onstatic) e ouro da imersão em almofadas. A matéria-prima é de Shengyi que fornece 25 acima de PCBs pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
1,2 características e benefícios
Conjuntos sem chumbo com uma temperatura máxima do reflow de 260℃.
Boa resistência de oxidação e boa dissipação de calor.
Bom efeito de proteção
Teste elétrico e teste de alta tensão
8000 tipos de PWB pelo mês
Nenhuma quantidade de ordem mínima. 1 parte está disponível.
Gratuitamente teste do protótipo do PWB
1,3 aplicações
GPS que segue o dispositivo
Transformadores elétricos
Modens de USB
Sistemas de som portáteis
Jogador do jogo
1,4 folha do parâmetro e de dados
| TAMANHO DO PWB |
160,06 x 114.2mm=25PCS |
| TIPO DA PLACA |
PWB Multilayer |
| Número de camadas |
PWB de 4 camadas |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
SIM |
| STACKUP DA CAMADA |
Camada superior --- 0.018mm +plating |
| 2116 dos PP (54%) + 1080 (64%) +2116 (54%) |
| Innerlayer 1 --- 0.018mm |
| Núcleo FR-4 --- 0.79mm |
| Innerlayer 2 --- 0.018mm |
| 2116 dos PP (54%) + 1080 (64%) +2116 (54%) |
| Camada inferior --- 0.018mm +plating |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
mil. 7,8 mil./7,1 |
| Furos mínimos/máximos: |
0,4 milímetros /3.175 milímetro |
| Número de furos diferentes: |
5 |
| Número de furos de broca: |
491 |
| Número de entalhes moídos: |
60 |
| Número de entalhes internos: |
0 |
| Controle da impedância: |
0 |
| Número de dedo do ouro: |
0 |
| MATERIAL DA PLACA |
|
| Cola Epoxy de vidro: |
FR-4 Tg135℃, S1141, Shengyi |
| Folha final externo: |
1 onça |
| Folha final interna: |
0,5 onças |
| Altura final do PWB: |
1.6mm ±0.16 |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
Ouro da imersão (22,5%) 0.1µm sobre o níquel de 3µm |
| Solde a máscara para aplicar-se a: |
SUPERIOR e inferior, mínimo 12micron |
| Cor da máscara da solda: |
Azul, R-500 BL, Onstatic |
| Tipo da máscara da solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento |
| MARCAÇÃO |
|
| Lado da legenda componente |
SUPERIOR e inferior. |
| Cor da legenda componente |
Branco, S-380W, Taiyo |
| Fabricante Name ou logotipo: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE |
chapeado através do furo (PTH), tamanho mínimo 0.3mm. |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" |
| Chapeamento da placa: |
0,0029" |
| Tolerância da broca: |
0,002" |
| TESTE |
Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
1,5 capacidade de entrega rápida
| Tipos |
Prazo de execução normal (≦1m2) |
Prazo de execução rápido (≦1m2) |
| 2L |
5 dias |
1 dia |
| 4L |
5 dias |
2 dias |
| 6L |
6 dias |
3 dias |
| 8L |
7 dias |
4 dias |
| 10L |
9 dias |
6 dias |
| 12L |
10 dias |
6 dias |
| 14L |
13 dias |
7 dias |
| 16L |
14 dias |
7 dias |
| 18L |
15 dias |
9 dias |
| 20L |
16 dias |
10 dias |
| 22L |
17 dias |
11 dias |
| 24L |
18 dias |
12 dias |
| 26L |
19 dias |
13 dias |
| 28L |
20 dias |
14 dias |
| 30L |
21 dias |
15 dias |
| 32L |
22 dias |
16 dias |
| >32 camadas |
Pendente |
Pendente |
Nota:
o prazo de execução 1.The é para a ordem nova
2.Exclude domingo, feriados
3.There é limitação da ordem cada dia.
tempo 4.Exclude de envio
técnicas 5.Exclude especiais, tais como o cobre pesado, a máscara peelable, as cortinas/enterrado através etc.
comunicações 6.Exclude para projetar perguntas.
